제품 상세정보
Place of Origin: China
브랜드 이름: RION
Model Number: INS600
지불과 운송 용어
Minimum Order Quantity: 1pcs
가격: US$2900.00
Packaging Details: carton with safety sponge
Delivery Time: 1-2 weeks
Supply Ability: 200pcs per month
자이로 바이어스 불안정성: |
10' /h (앨런 분산) |
가속도계 바이어스: |
1.7 마그네슘 (안에 4g 범위) |
Roll/pitch(1σ): |
0.2' |
측정 범위: |
300°/s |
지로 측정 범위 제로바이어스 불안정성 (앨런 편차) 제로바이어스 안정성 (매끄러운 1s): |
15°/시 |
제로바이어스 불안정성 (앨런 편차): |
10' /h |
가속도계 범위: |
4G |
자이로 바이어스 불안정성: |
10' /h (앨런 분산) |
가속도계 바이어스: |
1.7 마그네슘 (안에 4g 범위) |
Roll/pitch(1σ): |
0.2' |
측정 범위: |
300°/s |
지로 측정 범위 제로바이어스 불안정성 (앨런 편차) 제로바이어스 안정성 (매끄러운 1s): |
15°/시 |
제로바이어스 불안정성 (앨런 편차): |
10' /h |
가속도계 범위: |
4G |

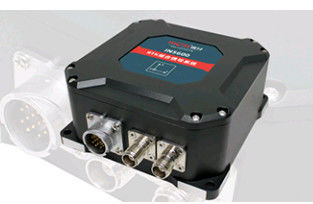

INS600 정밀농업 듀얼 안테나 GPS/INS 통합 내비게이션 시스템
▶ 일반적 설명
INS600 시리즈는 RION이 제작한 듀얼 안테나 GPS/INS 통합 내비게이션 시스템이다.이중 안테나 미분 위치 측정 장치 (IMU) 는 다양한 환경에서 성능 요구 사항을 충족시키기 위해 전체 온도에서 정확하게 캘리브레이션됩니다.멀티 데이터 칼만 필터 퓨전 알고리즘은 내장 내비게이션 컴퓨터에 의해 구현되며 실시간으로 정확한 운반자 자세, 방향 정보,3차원 위치 및 속도 정보, 그리고 다양한 관성 장치 정보. 외관은 우아하고, 구조는 작고, 설치는 편리하고, 사용은 유연하며, 운영은 더 안정적이고 신뢰할 수 있습니다.
▶ 특징
★ 지로 bias 불안정성 10°/h (알란 변동)
★ 가속기 편차 1.7mg ((4g 범위 내에서)
▶ 응용 프로그램
★ 정밀 농업
★ 자동차 내비게이션 & 측정 & 제어 시스템
★ POS 시스템 조사 및 지도 제작
★ 바다와 수중 지도
★ 산업단지 무인 차량
★ 선박 및 해양 공학
★ 고속 열차 측정 및 제어 시스템
▶스펙
| INS600 |
매개 변수 | ||
| 시스템 | 롤/피치 ((1σ) | 0.2° | |
|
GPS 손실 잠금 정확도 (자동차에 장착된 CEP) |
위치 변동 (1km 또는 3분) | 00.2%, 오도미터 | |
| 방향 변동 (1분) | 00.15° | ||
| 자이로 | 측정 범위 | 300°/s | |
|
제로 편향 불안정성 (알렌 변동) |
10°/h | ||
| 제로 편향 안정성 (1s 부드럽다) | 15°/h | ||
| 제로 편향 반복성 | 15°/h | ||
| 전체 온도 제로 편향 | 0.1°/s | ||
| 스케일 인자 비선형성 | 200ppm | ||
| 스케일 인자 반복성 | 200ppm | ||
| 결의 | <0.01°/s | ||
| 가속 감수성 | <0.0028°/s/g,rms 모든 방향 | ||
| 앵글 무작위 걸음 | 0.15°/√hr | ||
| 대역폭 | 200Hz | ||
| 지연 | <2ms | ||
| 가속계 | 범위 | 4g | |
| 제로 편향 안정성 | 00.2mg | ||
| 전체 온도 제로 편향 | 10.7mg | ||
| 스케일 인자 반복성 | 200ppm | ||
| 결의 | 00.1mg | ||
| 비선형성 | 00.1% | ||
| 대역폭 | 200Hz | ||
| 위성 탐사판 | 위치 (CEP) | 1.2m,2cm+1ppm (RTK) | |
| 속도 ((1σ) | 00.03m/s | ||
| 부 heading ((1σ) | 0.08° (기본선 2m) | ||
| 주파수 대역 | GPS L1, L2, L2C, 베이두 B1, B2 | ||
| 인터페이스 | 입력 전압 | 9~36V | |
| 작동 전류 | 0.55A (12V) | ||
| 인터페이스 타입 | 12 개의 코어 항공 플러그 | ||
| 주 엔진 | 크기 | 120*120*55mm | |
| 무게 | 708g | ||
| 안테나 | 크기 | 152*152*62.2mm | |
| 무게 (일체) | 433.5g | ||
| 데이터 라인 | 크기 (길이) | 5M | |
| 무게 (일작) | 30g | ||
*수행능력시험지수
