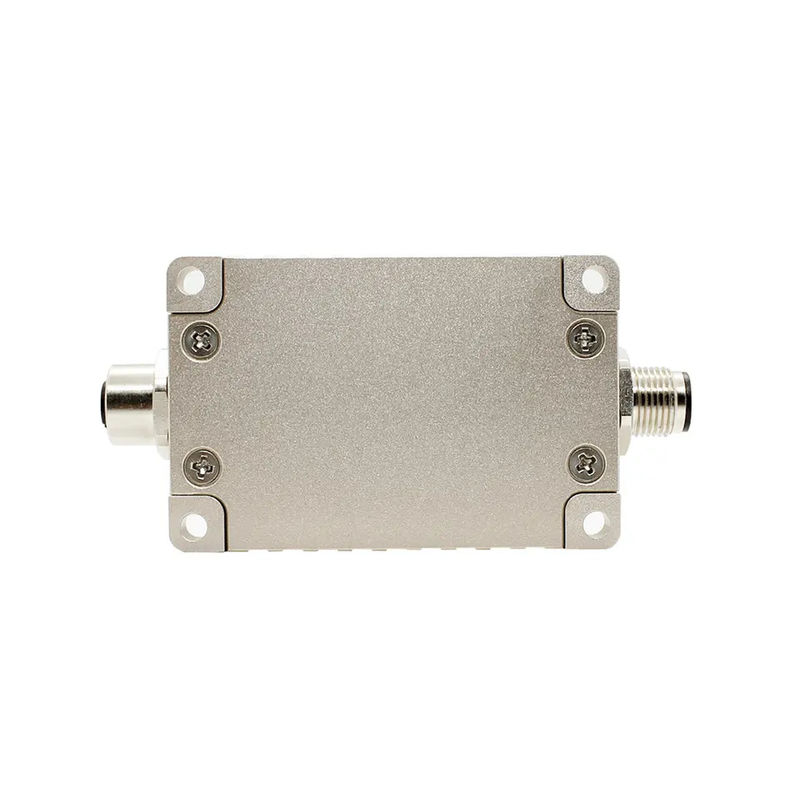

HDA437T 반충격 동적 기울기 측정기 고정도 CANbus 기울기 센서 중국 제조업체
여기 클릭하여 데이터 시트를 다운로드합니다...
▶ 주요 특징
★ 범위 (roll 각 ± 180°, pitch 각 ± 90°, azimuth 각 ± 180°)
★ 동적 정확도: ± 0.1°
★ DC 9~36V 넓은 전압 입력
★ 넓은 온도 작동 -40 ~ + 85 °C
★ 해상도 0.01°
★ CAN2.0A/CAN2.0B 출력 선택
★ 높은 진동 방지 성능> 2000g
★ IP67/IP67 보호 수준 선택
▶제품 적용
★ 높은 진동 충격 분쇄 장비
★ 위성 안테나 별 검색
★ 지하 드릴링 리그 자세 항법
★ 철도 기관차 모니터링
★ 지질 장비 기울기 모니터링
★ 석유 굴착 장비
★ 선박 항법 자세 측정
★ 방패 파이프 자킹 애플리케이션
★ 위성 통신 차량 자세 탐지
★ 각종 엔지니어링 기계의 기울기 측정
▶ 제품 설명
HDA436T/HDA437T는 RION 테크놀로지가 출시한 새로운 세대의 디지털 MEMS 동적 기울기 센서입니다. 움직이는 운반기의 자세 매개 변수 (롤, 피치, 아지무트) 를 측정할 수 있습니다.그리고 운동 또는 진동 아래 기울기 각도를 측정하기에 적합합니다..
HDA436T는 고정밀의 가속과 자이로 센서를 내장하고 있으며, 운동 또는 진동 하에서 운반자의 실시간 움직임 데이터를 측정 할 수있는 Carman 필터 알고리즘을 통합합니다.이 제품은 듀얼 CAN (CAN2).0A / CAN2.0B) 모드, 매우 확장 가능.
▶ 사양
 HDA436T/HDA437T-C2/C3 |
조건 | 지수 | |
| 측정 범위 |
롤 ± 180°, 진사 ± 90°, 아지무트 ± 180° (전력 끄는 초기 값은 0°) |
||
| 측정 축 | X축 / Y축 / Z축 | ||
| 결의 | 00.01° | ||
| 정적 정확성 | @25°C | ± 0.05° | |
| 동적 정확성 | @25°C | ± 0.1° | |
|
자이로
|
범위 | - | ±250°/s |
| 0편향 안정성 (평균 10초) | - | 8.5°/h | |
| 제로 비아스 불안정성 (알런) | - | 4.5°/h | |
| 앵글 무작위 도보 계수 (알런) | - | 0.25°/sqrt ((h) | |
|
가속
|
범위 | - | ±8g |
| 편차 안정성 (평균 10s) | - | 00.02mg | |
| 비아스 불안정성 (알런) | - | 00.005mg | |
| 속도 무작위 걷기 계수 (알런) | - | 0.005m/s/sqrt(h) | |
| 0점 온도 계수 | -40°C~85°C | ±0.01°/°C | |
| 감수성 온도 계수 | -40°C~85°C | ≤ 100ppm/°C | |
| 전원 켜기 시작 시간 | 1S | ||
| 반응 시간 | 0.01S | ||
| 출력 신호 | CAN2.0A/CAN2.0B | ||
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | ||
| MTBF | ≥ 98000시간/시간 | ||
| 단열 저항 | ≥100 메고엄 | ||
| 충격 저항 | 100g @ 11ms, 3 축 방향 (반 시누오이드) | ||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | ||
| 방수 수준 |
표준 구성: IP67 선택적 구성: IP68 또는 IP68 반성식 케이블 |
||
| 케이블 | 배선 없이 표준, 선택적으로 2m M12 항공 플러그와 PVC 비보호 케이블 | ||
| 무게 | 단일 커넥터 ≤165g / 이중 커넥터 ≤180g (케이블 없이) | ||
