제품 상세정보
Place of Origin: Shenzhen
브랜드 이름: RION
인증: CE

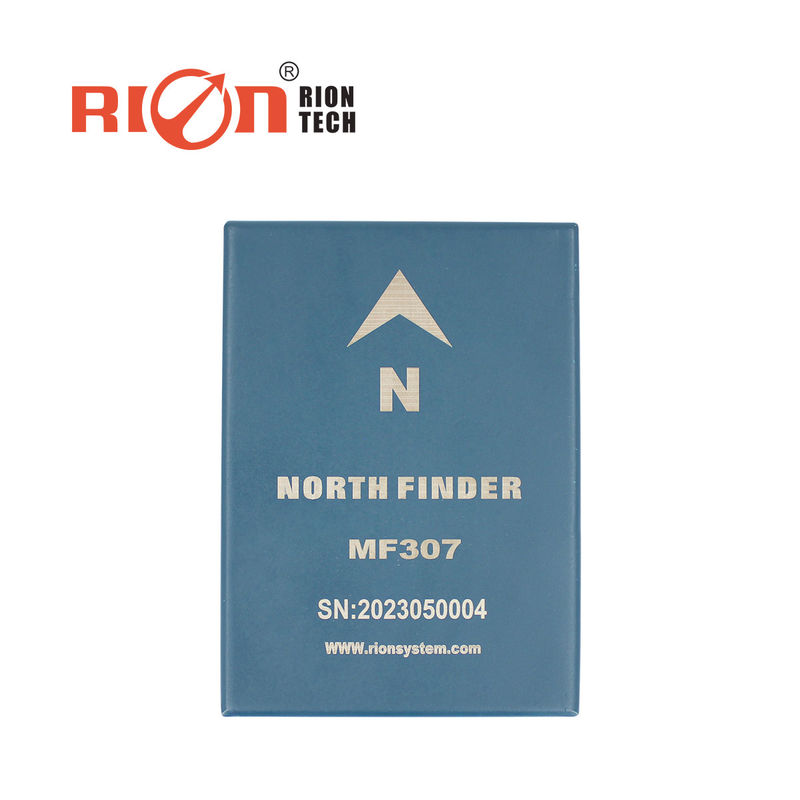

Model Number: MF307
문서: MF3 SERIES FIBER NORTH FIND...ER.pdf
지불과 운송 용어
최소 주문 수량: 1pcs
가격: $5,650.00~$8,450.00
포장 세부 사항: 각 내부 상자에 1pcs 자이로 센서, 100pcs /ctn
배달 시간: 2-4 주
지불 조건: T/T, 페이팔
공급 능력: 월 1000개 박스/박스 경사계 사용 가능
평균 수복 시간: |
≤30min |
MTBF: |
≥ 10000시간 |
디지털 출력: |
RS232/RS422/RS485/TTL/RS485 |
전원 공급: |
9.5~36VDC |
수평선상 정확도: |
≤0.05°(1σ) |
동작 전류: |
전형적인 값: 0.5A |
작동 온도: |
-20C~+50C |
무게: |
≤ 1.1kg (1.1kg 이하) |
평균 수복 시간: |
≤30min |
MTBF: |
≥ 10000시간 |
디지털 출력: |
RS232/RS422/RS485/TTL/RS485 |
전원 공급: |
9.5~36VDC |
수평선상 정확도: |
≤0.05°(1σ) |
동작 전류: |
전형적인 값: 0.5A |
작동 온도: |
-20C~+50C |
무게: |
≤ 1.1kg (1.1kg 이하) |
광섬유 자이로스코프 북측측정기는 주로 빠르고 자율적으로 진정한 북쪽 방향을 결정하는 데 사용됩니다.광섬유 자이로스코프를 추적하여 지구의 회전 각속도를 얻는, 지구의 회전 각속 신호를 해소, 지로스코프의 주축과 지구의 진정한 북쪽 방향 사이의 포함된 각을 계산,그리고 운반기의 아지무트 정보를 제공.

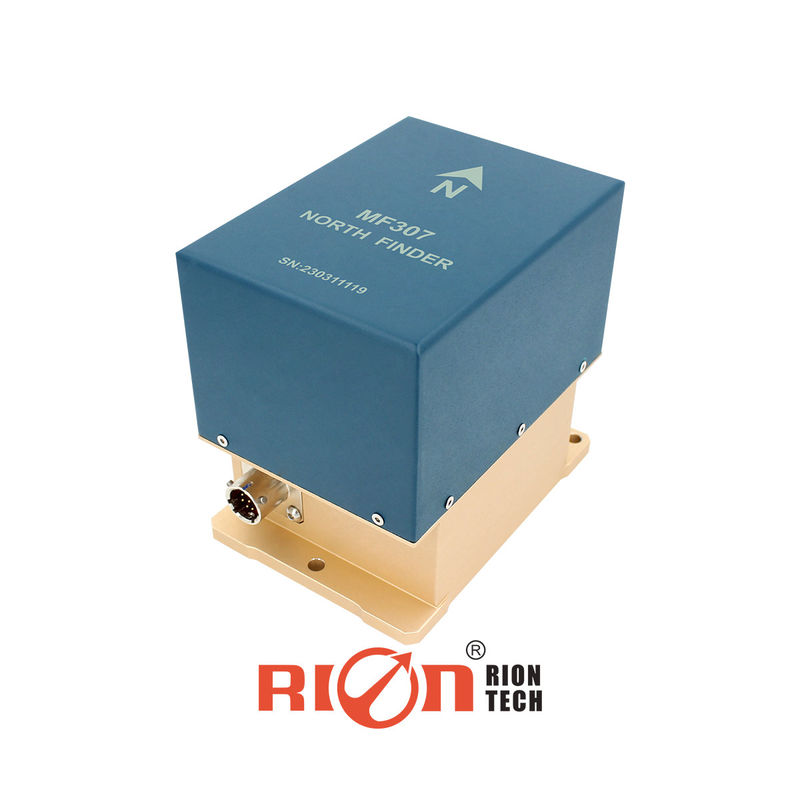

자이로스코프 북측측정기는 광섬유 자이로스코프, 가속도표, 기계적 회전 제어 장치 및 임베디드 컴퓨터로 구성된 메카트론 제품입니다.
| MF307 | MF308 | MF309 | |
| 북쪽은 시간을 찾고 있습니다. | ≤3분 | ≤3분 | ≤3분 |
| 북쪽을 찾을 수 있는 기울기 각의 범위 | ±15° | ±15° | ±15° |
| 북쪽은 정확도를 찾고 있습니다. | 0.5° | 00.3° | 0.1° |
| 롤과 핑치 측정 정확도 ((± 15°) | 0.2° | 0.2° | 0.2° |
| 롤 피치 해상도 | 0.2° | ||
| 코스 유지 | 1.2°/h (각속 <325°/s) | ||
| 전원 공급 | 9.5~36VDC (주의: 전력 공급 라인의 지름 > 0.3m2, 전력 라인과 지상 전선) | ||
| 작동 전류 | 전형적 값: 0.5A, 최대 충격 전류: 1A | ||
| 인터페이스 | TTL/RS232/RS422/RS485 사용자 정의 가능 | ||
| 작동 온도 | -20°C~+50°C | ||
| 저장 온도 | -40°C~+60°C | ||
| 열과 습한 환경 조건 | 상대 습도 95% 이하 | ||
| 어떻게 작동하는지 | 자동 자동 확인은 전원이 켜지면 시작됩니다. 자동 북측 탐색은 자동 확인이 성공한 후에 수행됩니다.그리고 북쪽 검색 결과 북쪽 검색이 완료 된 후 상위 컴퓨터에 전송됩니다. | ||
| 단열 저항 | 자이로 북측측정기의 독립적인 회로와 회로와 껍질 사이의 단열 저항은 표준 대기 조건에서 10 MΩ 이하가 아니어야 한다. | ||
| MTBF | ≥ 10000시간 | ||
| MTTR | ≤30분 | ||
| 소재 | 스테인리스 스틸 + 알루미늄 합금 | ||
| 무게 | ≤ 1.1kg (케이블 제외) | ||
설치 방법
지로 북측 탐지기의 화살표에 맞게, 장착 기판의 왼쪽과 오른쪽은 장착 참조 평면입니다.기준 평면을 탑재 머리와 꼬리 선과 조화, 그리고 3 개의 M5 나사기로 기어 노스 피더를 캐리어에 고정합니다. 기어 노스 피더의 설치 크기를 아래 그림에서 참조하십시오.
껍질 크기
완전성 요구 사항
전체 장비에는 다음이 포함됩니다.
