제품 상세정보
Place of Origin: Shenzhen
브랜드 이름: RION
Model Number: MF3
지불과 운송 용어
최소 주문 수량: 1
가격: $5280.00 - $8380.00/Pieces
포장 세부 사항: 플라스틱 케이스
배달 시간: 2~ 6주
지불 조건: T/T
공급 능력: 달 당 3000 PC
North seeking time: |
3 min / 2 min (adjustable) |
North seeking accuracy(1σ): |
0.5° |
Interface: |
TTL/RS232/RS422/RS485 optional |
Operating temperature: |
-20℃~+50℃ |
Storage temperature: |
-40℃~+60℃ |
MTBF: |
≥ 10000 hours |
MTTR: |
≤30min |
North seeking time: |
3 min / 2 min (adjustable) |
North seeking accuracy(1σ): |
0.5° |
Interface: |
TTL/RS232/RS422/RS485 optional |
Operating temperature: |
-20℃~+50℃ |
Storage temperature: |
-40℃~+60℃ |
MTBF: |
≥ 10000 hours |
MTTR: |
≤30min |

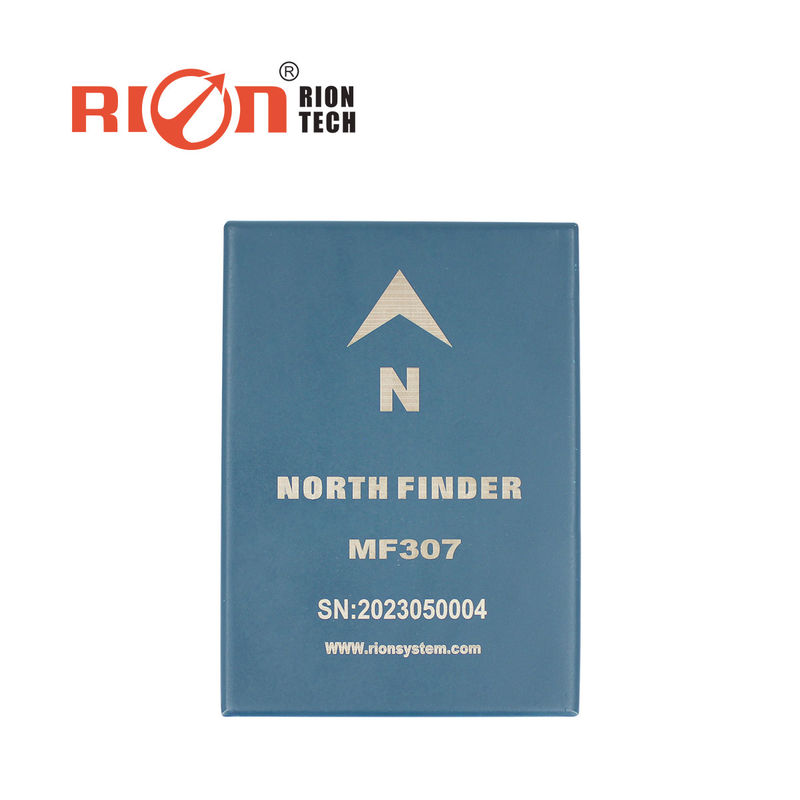

자이로스코프 북 파인더는 주로 진북 방향을 빠르고 자율적으로 결정하고, 추적하여 지구의 회전 각속도를 얻는 데 사용됩니다. 자이로스코프, 지구의 회전 각속도 신호를 해결하고, 자이로스코프의 주축과 지구의 진북 방향 사이의 포함 각도를 계산하여 운반체에 방위 정보를 제공합니다.
자이로스코프 북 파인더는 전기 기계 통합 제품으로, 자이로스코프, 가속도계, 기계적 회전 제어 장치 및 내장형 컴퓨터로 구성됩니다.
|
매개변수 |
MF307EX |
|
북 탐색 시간 |
3분 / 2분 (조절 가능) |
|
북을 찾을 수 있는 기울기 각도 범위 |
±15° |
|
북 탐색 정확도(1σ) |
0.5° |
|
방위 유지 (제로 바이어스 안정성 10s 1σ) |
3°/h |
|
전원 공급 장치 |
9.5~36VDC (주의: 전원 공급 라인 직경 > 0.3mm2, 전원 라인 및 접지선) |
|
작동 전류 |
일반 값: 0.5 A, 최대 충격 전류: 1 A |
|
인터페이스 |
TTL/RS232/RS422/RS485 선택 사항 |
|
작동 온도 |
-20℃~+50℃ |
|
보관 온도 |
-40℃~+60℃ |
|
고온 다습한 환경 조건 |
상대 습도 95% 미만 |
|
작동 방식 |
전원이 켜진 후 자동 자체 검사가 시작되고, 자체 검사가 성공하면 자동 북 탐색이 수행되며, 북 탐색이 완료되면 북 탐색 결과가 상위 컴퓨터로 전송됩니다.. |
|
절연 저항 |
자이로 북 파인더의 독립 회로 간 및 회로와 쉘 간의 절연 저항은 표준 대기 조건에서 10 MΩ 이상이어야 합니다. |
|
MTBF |
≥ 10000 시간 |
|
MTTR |
≤30분 |
|
재료 |
스테인리스 스틸 + 알루미늄 합금 |
|
무게 |
≤ 1.1 kg (케이블 제외) |
RS232 / TTL 배선 정의 (7 코어 배선 정의)
| 선 색상 기능 | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9.5~36V | GND | RXD | TXD | 신호 접지 | NC | NC |
RS485 배선 정의 (7 코어 배선 정의)
| 선 색상 기능 | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9.5~36V | GND | D+ | D- | 신호 접지 | NC | NC |
RS422 배선 정의 (9 코어 배선 정의)
| 선 색상 기능 | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 | PIN8 | PIN9 | ||||
| DC9.5~36V | GND | RXD+ | RXD- | TXD+ | TXD- | 신호 접지 | NC | NC | |||||
