제품 상세정보
Place of Origin: Shenzhen
브랜드 이름: RION
모델 번호: MF309
지불과 운송 용어
최소 주문 수량: 1
가격: $8380.00/Pieces
포장 세부 사항: 플라스틱 케이스
배달 시간: 4-6 주
지불 조건: T/T
공급 능력: 달 당 3000 PC
North seeking time: |
3 min / 2 min (adjustable) |
Range of tilt angles over which north can be found: |
±15° |
North seeking accuracy(1σ): |
0.5° |
MTBF: |
≥ 10000 Hours |
Power supply: |
9.5~36VDC |
MTTR: |
≤30min |
Material: |
Stainless steel + aluminum alloy |
Weight: |
≤ 1.1 Kg (excluding Cable) |
North seeking time: |
3 min / 2 min (adjustable) |
Range of tilt angles over which north can be found: |
±15° |
North seeking accuracy(1σ): |
0.5° |
MTBF: |
≥ 10000 Hours |
Power supply: |
9.5~36VDC |
MTTR: |
≤30min |
Material: |
Stainless steel + aluminum alloy |
Weight: |
≤ 1.1 Kg (excluding Cable) |

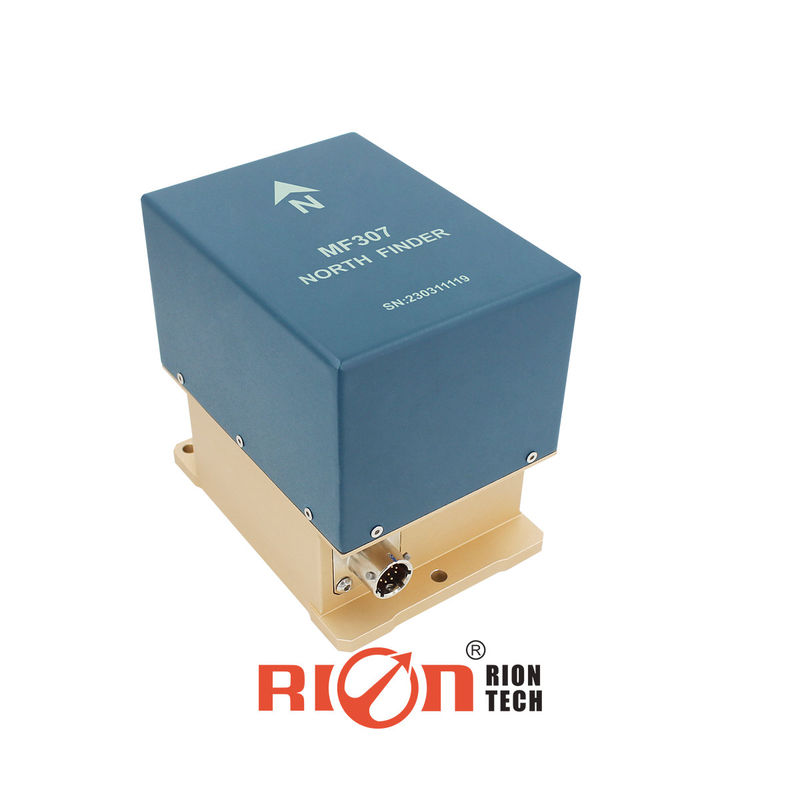

자이로 북 탐지기 는 외부 참조 없이 신속하게 진북 방향 을 결정하도록 설계된 고정밀 자율 방향 장치입니다. 민감한 자이로스코프를 통해 지구의 회전 각속도를 측정하여 장치의 축과 지리적 북극 사이의 방위각을 계산하여 운반체(예: 차량, 드론 또는 군사 시스템)에 대한 실시간 방위 데이터를 제공합니다.
주요 장점:
소형 전기 기계 통합 시스템, 장치는 다음을 포함합니다:
| 구성 요소 | 기능 |
|---|---|
| 고성능 자이로 | 지구 회전 속도 감지(예: 광섬유/MEMS 자이로, <0.1° 정확도). |
| 가속도계 | 수평 정렬 오류를 수정하기 위해 기울기 각도 측정. |
| 서보 회전 모듈 | 신호 수집을 최적화하기 위해 기계적 회전을 정밀하게 제어합니다. |
| 임베디드 컴퓨터 | 칼만 필터링을 사용하여 센서 데이터를 처리하여 실시간 방위각 출력. |
선택적 업그레이드:
|
매개변수 |
MF307EX |
|
북극 탐지 시간 |
3분 / 2분 (조절 가능) |
|
북극을 찾을 수 있는 기울기 각도 범위 |
±15° |
|
북극 탐지 정확도(1σ) |
0.5° |
|
방위 유지 (제로 바이어스 안정성 10s 1σ) |
3°/h |
|
전원 공급 장치 |
9.5~36VDC (주의: 전원 공급 라인 직경 > 0.3mm2, 전원 라인 및 접지선) |
|
작동 전류 |
일반 값: 0.5 A, 최대 충격 전류: 1 A |
|
인터페이스 |
TTL/RS232/RS422/RS485 선택 사항 |
|
작동 온도 |
-20℃~+50℃ |
|
보관 온도 |
-40℃~+60℃ |
|
고온 다습한 환경 조건 |
상대 습도 95% 미만 |
|
작동 방식 |
전원이 켜진 후 자동 자체 점검이 시작되고, 자체 점검이 성공하면 자동 북극 탐지가 수행되며, 북극 탐지가 완료되면 북극 탐지 결과가 상위 컴퓨터로 전송됩니다.. |
|
절연 저항 |
자이로 북 탐지기의 독립 회로 간 및 회로와 쉘 간의 절연 저항은 표준 대기 조건에서 10 MΩ 이상이어야 합니다. |
|
MTBF |
≥ 10000시간 |
|
MTTR |
≤30분 |
|
재료 |
스테인리스 스틸 + 알루미늄 합금 |
|
무게 |
≤ 1.1 kg (케이블 제외) |
장비의 전체 세트는 다음을 포함합니다:
| 제품명 | 수량 | 무게 |
|
자이로스코프 북 탐지기 |
1 | ≤1.1kg |
| 항공 플러그 케이블(1m) | 1 | ≤160g |
