제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: SCA126T-90
지불과 운송 용어
최소 주문 수량: 1
가격: 94
포장 세부 사항: 판지 상자
배달 시간: 10 일
지불 조건: T/T, 페이팔
공급 능력: 5000pcs/월
measuring axis: |
XY |
Measuring Range :: |
±1~±90° optional |
Accuracy:: |
refer to the technical data |
Wide voltage input:: |
9~36V |
Wide temperature working:: |
-40~+85℃ |
Resolution:: |
0.01° |
protection class: |
IP67 |
Highly anti-vibration performance: |
>2000g |
size :: |
90*40*26mm(customized) |
Output mode: |
RS232/RS485/RS422/PWM/CAN (optional) |
Usage: |
Position Sensor |
Output: |
Digital Sensor |
measuring axis: |
XY |
Measuring Range :: |
±1~±90° optional |
Accuracy:: |
refer to the technical data |
Wide voltage input:: |
9~36V |
Wide temperature working:: |
-40~+85℃ |
Resolution:: |
0.01° |
protection class: |
IP67 |
Highly anti-vibration performance: |
>2000g |
size :: |
90*40*26mm(customized) |
Output mode: |
RS232/RS485/RS422/PWM/CAN (optional) |
Usage: |
Position Sensor |
Output: |
Digital Sensor |

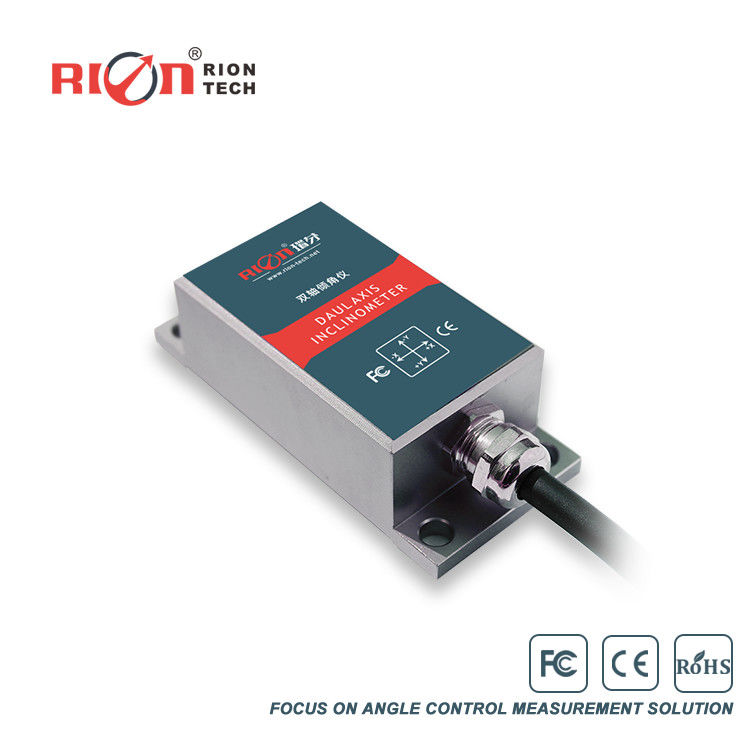

SCA126T 기울기 센서 기울기 측정기 기울기 각 미터 RS232 RS422 출력
▶ 생산
SCA116T와 SCA126T는 RION 테크놀로지가 산업 현장 제어용으로 출시한 MODBUS 출력 기울기 센서이다. 데이터를 전송하기 위해 RS485 하드웨어 디퍼셜 버스를 사용합니다.16비트 A/D 디퍼셜 컨버터, 5 순위 필터링 알고리즘을 통해 수평 평면에 대한 센서 출력의 기울기 및 피치 각도를 측정 할 수 있습니다. 내장 고 정밀 디지털 온도 센서I, the temperature drift of the sensor can be corrected according to the change of the built-in temperature sensor to ensure the high repeatability of the product in low temperature and high temperature environments. 출력 응답 주파수 표준은 최대 18Hz가 될 수 있습니다. 더 높은 응답 주파수가 필요한 경우, 우리의 회사는 사용자에 따라 사용자 정의 할 수 있습니다.이 제품은 실제 산업용 제품입니다., 안정적이고 안정적인 성능, 좋은 확장성, 여러 출력 옵션. 다양한 가혹한 산업 제어 환경에 적합합니다.
▶특징
★ 단축 / 이중축 기울기 측정 ★ 범위 ±1 ± 90 ° 선택
★ 두 개의 통신 프로토콜은 선택적입니다 ★ DC 9V 36V 광전압 입력
★ 넓은 온도 작동 -40°C+ 85°C ★ 해상도 0.01°
★ IP67 보호 수준 ★ 높은 진동 방지 성능> 2000g
★ 직접 리드 인터페이스
▶적용
★ 위성 안테나 검색
★ 철도 기관차 모니터링
★ 석유 굴착 장비
★ 레이더 차량 플랫폼 탐지
★ 지하 드릴링 리그의 자세 탐색
★ 지질 장비 기울기 모니터링
★ 방패 자킹 애플리케이션
★ 선박 항법 자세 측정
★ 각종 건설 기계의 기울기 측정
★ 기울기 각도를 기준으로 방향 측정
★ 위성 통신 차량의 자세 탐지
▶ 성능 기준
| SCA116T/126T | 조건 | 매개 변수 | UNIT | |||
| 측정 범위 | ±10 | ±30 | ±60 | ±90 | ° | |
| 측정 축 | X Y | X Y | X Y | X Y | 축 | |
| 결의 | 0.01 | 0.01 | 0.01 | 0.01 | ° | |
| 측정 정확성 | @25°C | 0.02 | 0.03 | 0.05 | 0.06 | ° |
| 장기적인 안정성 | 0.05 | 0.05 | 0.05 | 0.05 | ° | |
| 제로 온도 계수 | -40°C~85°C | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/°C |
| 감수성 온도 계수 | -40°C~85°C | ≤100 | ≤100 | ≤100 | ≤100 | ppm/°C |
| 시간에 대한 힘 | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| 반응 시간 | 0.02 | 0.02 | 0.02 | 0.02 | s | |
| 출력율 | 5Hz,15Hz,35Hz,50Hz 선택 | |||||
| 통신 프로토콜 | MODBUS / ROIN 68 선택 | |||||
| EMC | EN61000 및 GBT17626c에 따라 | |||||
| MTBF | ≥50000시간/번 | |||||
| 단열 저항 | ≥100MΩ | |||||
| 충격 방지 | 100g@11ms,3 축 방향 (반 시누오이드) | |||||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |||||
| 보호등급 | IP67 | |||||
| 케이블 | 표준 1미터 길이, 착용 저항, 기름 단독, 넓은 온도, 보호 케이블 4 * 0.4mm2 | |||||
| 무게 | 165g (케이블 제외) | |||||
* 이 성능 매개 변수는 참고로 ± 10 °, ± 30 °, ± 60 °, ± 90 ° 시리즈만을 나열합니다. 다른 측정 범위의 경우 가장 인접한 매개 변수를 참조하십시오.
▶ 전기적 매개 변수
| 매개 변수 | 조건 | 미니 | 전형적 | 맥스 | UNIT |
| 전원 공급 전압 | 표준 | 9 | 12,24 | 36 | V |
| 선택 사항 | 5 | V | |||
| 작동 전류 | 5V | 42 | mA | ||
| 12V | 26 | mA | |||
| 24 | 17 | mA | |||
| 임시로 일해요 | -40 | +85 | °C | ||
| 온도를 저장해 | -40 | +85 | °C |
