RS232 RS485 TTL 가속도계 디지털 진동 센서
▶ 애플리케이션
★ 충돌 기록, 피로 모니터링 및 예측 ★ 풍력 발전
★ 저주파 진동 및 자동 모니터링 ★ 자동차
★ 대형 기계, 엔진 ★ 무기고 ★ 다리 ★ 로드 롤러
▶ 제품소개
AKF392B 3축 가속도계는 스위스 특허 기술을 사용하여 생산됩니다.
이 가속 시리즈는 진동 테스트 및 충격 테스트와 같은 다양한 분야에 적용할 수 있습니다. 이 제품은 디지털 인터페이스 출력, RS232/485/TTL 옵션을 채택하고 다른 주소 코드를 설정할 수 있으며 장거리에서 여러 센서를 직렬로 사용할 수 있습니다. 다점 측정 및 데이터 분석에 편리합니다.AKF392B는 미세가공된 실리콘 칩, 신호 컨디셔닝을 위한 저전력 ASIC, 보상값 저장을 위한 마이크로프로세서 및 온도 센서로 구성된 단결정 라인 실리콘 정전용량식 센서입니다.이 제품은 저전력 소비, 완벽한 교정 시스템, 견고한 구조 및 안정적인 출력을 제공합니다. 새로운 전자 구성은 재설정을 위한 솔리드 스테이트 전원을 제공하고 과전류에 대한 완전한 보호를 제공합니다. 전체 범위에서 장기 안정성을 위한 일반적인 값 스케일 팩터의 바이어스는 0.1% 미만입니다.이 시리즈의 제품은 강력한 구조, 낮은 전력 소비 및 우수한 편차 안정성의 특성을 가지고 있어 뛰어난 출력 신뢰성을 보장합니다.
▶ 제품 매개변수
AKF392T |
매개변수 | 단위 | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | G |
| 편차 교정 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 축 측정 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 업/오프 전원 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg(최고) |
| 편차 온도계수 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/℃(대표값) |
| 분해능/임계값(@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(최고) |
| 비선형성 | <0.5 | <0.8 | <1 | <1 | <1 | <1 | %FS(최고) |
| 대역폭(3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 교차축 감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면 진동 감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공진 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 68 프로토콜 자동 출력 속도 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| MODBUS 자동 출력 속도 | 10Hz, 25Hz, 50Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 규약 | Rion 표준 프로토콜 및 Modbus Rtu 프로토콜 | ||||||
| 신뢰할 수 있음 | MIL-HDBK-217, 2등급 | ||||||
| 충격 저항 | 100g@11ms,3 축 방향(하프 사인파) | ||||||
| 회복 시간 | <1ms(1000g, 1/2 Sin 1ms, i축에 작용하는 충격) | ||||||
| 떨리다 | 20g Rms, 20~2000Hz(30분 동안 동작하는 축당 랜덤 노이즈 ,o,p,i) | ||||||
| 입력(Vdd_Vss) | 9-36VDC | ||||||
| 전류 소비 | <60mA @ 12VDC | ||||||

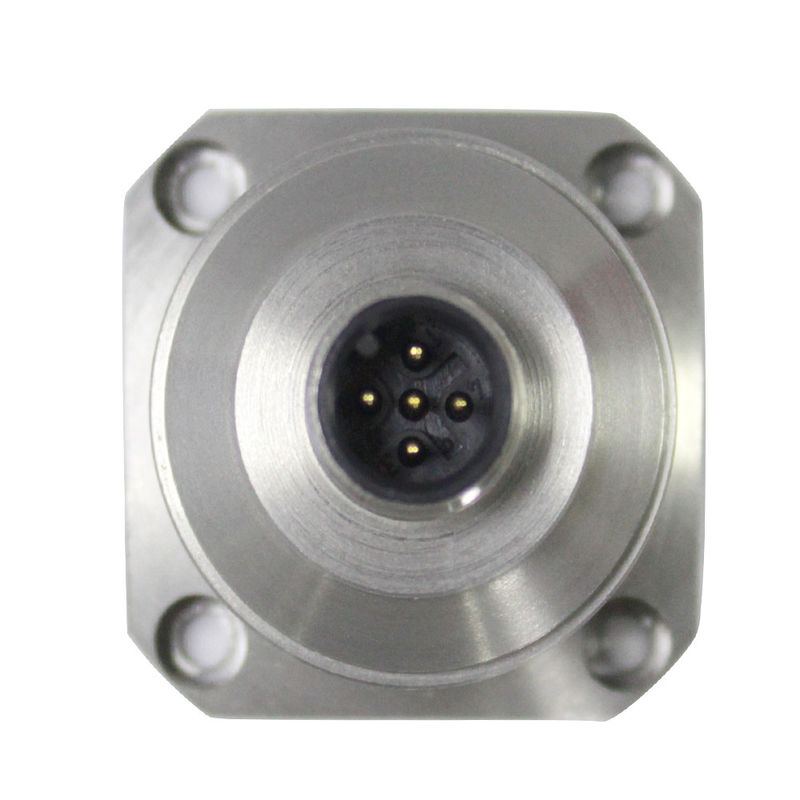

| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 무게 | 제품 순중량: 82g, 마그네틱 베이스: 48g, L자형 어댑터 플레이트 20g | ||||||
| 치수 |
제품 크기: 34.3*34.3*38.5mm 자기 흡착 베이스 크기: 34.23*34.23*6mm L자형 어댑터 플레이트 크기: 36*44*4mm |
||||||
