제품 상세정보
원래 장소: 중국 광둥성
브랜드 이름: RION
인증: CE
모델 번호: AKG394
지불과 운송 용어
최소 주문 수량: 1
가격: $1,088.00/Pieces
포장 세부 사항: 각 안 상자, 80pcs /ctn에 있는 1pcs 석영 가속도계
배달 시간: 샘플을 위한 2주
지불 조건: 티/티
공급 능력: 200/월
사용: |
진동 센서 |
출력: |
디지털 센서 |
범위: |
±40 |
해상도/임계값 (@ 1Hz): |
<1mg> |
비선형성: |
2.4kHz |
방출 속도: |
5Hz、10Hz、25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz |
출력 인터페이스: |
RS232/RS485/TTL |
규약: |
RION 68 프로토콜 및 MODBUS RTU 프로토콜 |
사용: |
진동 센서 |
출력: |
디지털 센서 |
범위: |
±40 |
해상도/임계값 (@ 1Hz): |
<1mg> |
비선형성: |
2.4kHz |
방출 속도: |
5Hz、10Hz、25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz |
출력 인터페이스: |
RS232/RS485/TTL |
규약: |
RION 68 프로토콜 및 MODBUS RTU 프로토콜 |

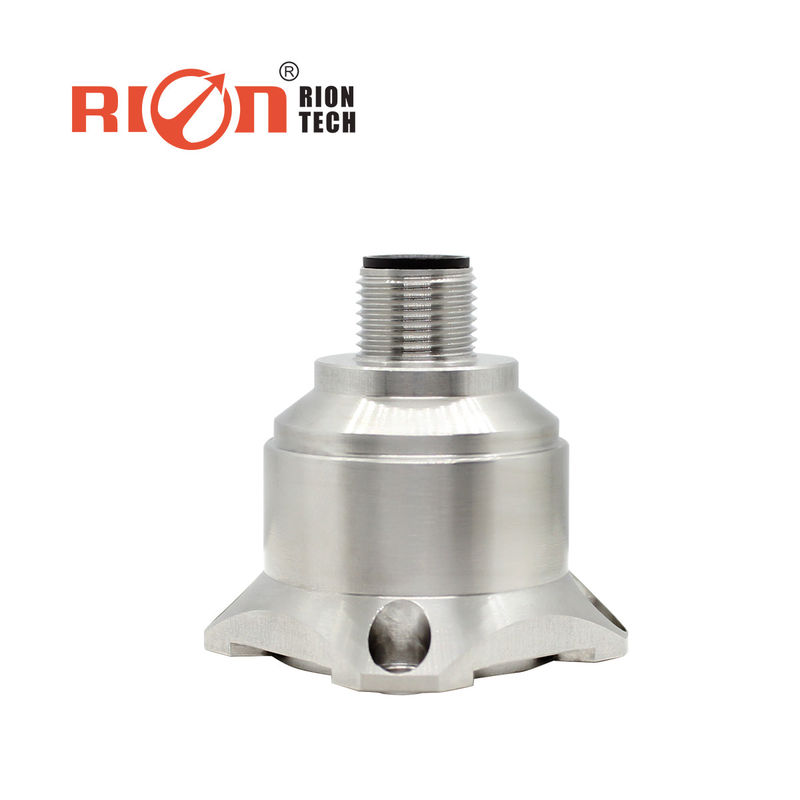

AKG394 진동 진폭 센서 충동 테스트 세 축 (X, Y, Z) 가속도
| AKG392 | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 비아스 캘리브레이션 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 측정 축 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 전원 켜고 끄는 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 편향 온도 계수 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (보통) |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| 대역폭 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 가로축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 가로 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 출력율 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 조약 | RION 68 프로토콜 및 MODBUS RTU 프로토콜 | ||||||
| 신뢰성 | MIL-HDBK-217, 2등급 | ||||||
| 충격 저항 | 100g@11ms, 3 축 방향 (반 시누오이드) | ||||||
| 회복 시간 | <1ms ((1000g, 1/2 sin 1ms, i축에 미치는 영향) | ||||||
| 진동 | 20g rms, 20~2000Hz (수차 잡음, o, p, i는 각 축에 30분 동안 작용한다) | ||||||
| 입력 (VDD_VSS) | 9~36 VDC | ||||||
| 가동 전류 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 무게 |
제품 순중량: 82g |
||||||
| 크기 |
제품 크기: 34.3*34.3*38.5mm |
||||||
▶주요 특징
★ 세 축 (X, Y, Z)
★ 출력 신호: RS232, RS485, TTL
★ 전원 공급 전압: 9-36V
★ 충격 저항: 2000G
★ 작업 온도: -40°C ~ +85°C
★ 보관 온도: -40°C ~ +85°C
★ 크기: L34.3 × W34.3 × H38.5mm
★ 우수한 편차 안정성, 좋은 환경 성능 (충격, 진동 및 온도)
▶적용
★ 의료 장비
★ 브릿지
★ 자동차
★ 도로 롤러
★ 풍력 발전
★ 대형 기계, 엔진
★ 낮은 주파수 진동 및 자동 모니터링
★ 교통 시스템 모니터링, 도로 평면 분석 및 고속 철도 오류 탐지
RION 68 프로토콜과 MODBUS 프로토콜 상호 전환 방법:
연쇄 포트 디버깅 어시스턴트를 열고, baud 속도 115200를 선택하고, 패리티가 없거나, 스톱 비트 1을 선택하고, 연결 포트 번호를 입력하고, 호스트 컴퓨터가 10ms마다 정규적으로 6진 0xAA를 보내도록 합니다.해당 프로토콜의 변경이 성공적임을 표시하기 위해 제품 전원을 켜고 응답 "RION" 또는 "MRTU". 스위치가 성공한 후, 매개 변수는 위의 모든 기본 매개 변수입니다.
