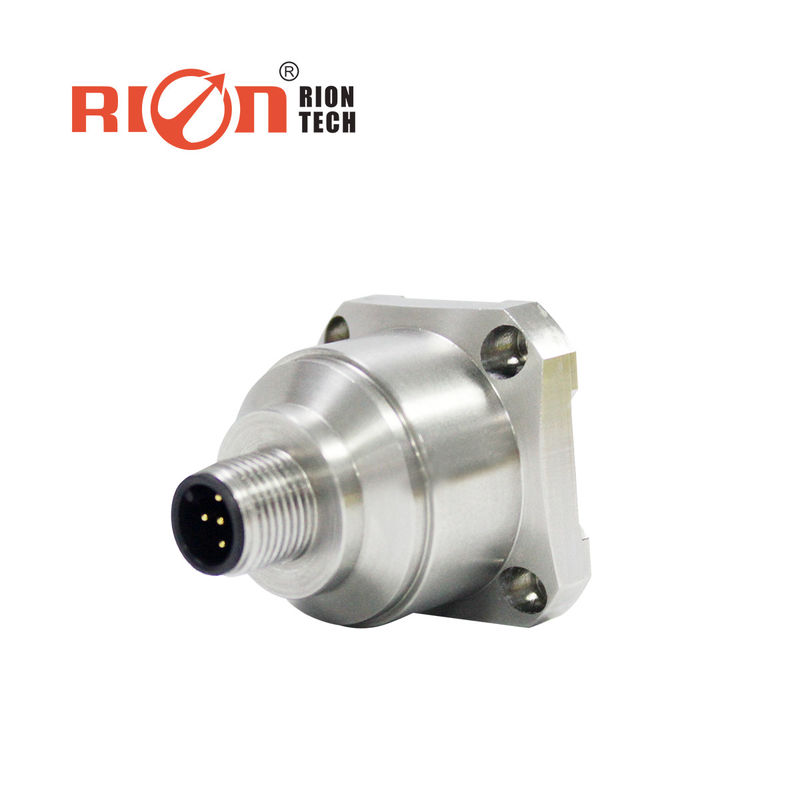

RS485 AKF392 3 축 Mems 가속도계 5.5 Khz 주파수 응답 MEMS 기반 가속도계
● 다리 ● 로드 롤러
|
범위
|
±2
|
±4
|
±8
|
±10
|
±20
|
±40
|
NS
|
||||||
|
편차 교정
|
<1
|
<1
|
<1
|
<1
|
<1
|
<1
|
mg
|
||||||
|
축 측정
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
중심선
|
||||||
|
업/오프 전원 반복성
|
<2
|
<2
|
<2
|
<2
|
<2
|
<2
|
mg(최대)
|
||||||
|
편차 온도 계수
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
%/℃
(대표값)
|
||||||
|
분해능/임계값(@ 1Hz)
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
mg(최대)
|
||||||
|
비선형성
|
<0.5
|
<0.8
|
<1
|
<1
|
<1
|
<1
|
%FS(최대)
|
||||||
|
주파수 응답
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
kHz
|
||||||
|
대역폭(3Db))
|
500
|
500
|
500
|
500
|
500
|
500
|
Hz
|
||||||
|
교차축 감도
|
1
|
1
|
1
|
2
|
2
|
2
|
%
|
||||||
|
측면 진동 감도 비율
|
1
|
1
|
2
|
5
|
5
|
5
|
%
|
||||||
|
공진 주파수
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
kHz
|
||||||
|
소음 밀도
|
21
|
21
|
21
|
86.6
|
86.6
|
86.6
|
μg/√Hz
|
||||||
|
0g 출력 2.5V
|
<0.01
|
<0.01
|
<0.01
|
<0.008
|
<0.008
|
<0.008
|
mV
|
||||||
|
출력 속도
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
|
|
|
|
|
|
|
||||||
|
출력 인터페이스
|
RS232/RS485/TTL
|
|
|
|
|
|
|
||||||
|
규약
|
Rion 표준 프로토콜 및 Modbus Rtu 프로토콜
|
|
|
|
|
|
|
||||||
|
신뢰할 수 있음
|
MIL-HDBK-217, 2등급
|
|
|
|
|
|
|
||||||
|
충격 저항
|
100g@11ms, 3축 및 동일(하프 사인파)
|
|
|
|
|
|
|
||||||
|
회복 시간
|
<1ms(1000g, 1/2 Sin 1ms, i축에 작용하는 충격)
|
|
|
|
|
|
|
||||||
|
떨리다
|
20g Rms, 20~2000Hz(액션 30분 동안 축당 랜덤 노이즈 ,o,p,i
|
|
|
|
|
|
|
||||||
|
신뢰할 수 있음
|
MIL-HDBK-217, 2등급
|
|
|
|
|
|
|
||||||
|
충격 저항
|
100g@11ms, 3축 및 동일(하프 사인파)
|
|
|
|
|
|
|
||||||
|
입력(Vdd_Vss)
|
9-36VDC
|
|
|
|
|
|
|
||||||
|
회복 시간
|
<1ms(1000g, 1/2 Sin 1ms, i축에 작용하는 충격)
|
|
|
|
|
|
|
||||||
|
떨리다
|
20g Rms, 20~2000Hz(30분 동안 동작하는 축당 랜덤 노이즈 ,o,p,i)
|
|
|
|
|
|
|
||||||
|
전류 소비
|
<60mA @ 12VDC
|
|
|
|
|
|
|
||||||
|
커넥터
|
산업 표준 M12 커넥터
|
|
|
|
|
|
|
||||||
|
무게
|
73.5g
|
|
|
|
|
|
|
||||||
|
치수
|
34.3*34.3*38.5mm
|
|
|
|
|
|
|
||||||
AKF392B 3축 가속도계는 스위스 특허 기술을 사용하여 생산됩니다.이 가속 시리즈는 진동 테스트 및 충격 테스트와 같은 다양한 분야에 적용할 수 있습니다. 이 제품은 디지털 인터페이스 출력, RS232/485/TTL 옵션을 채택하고 다른 주소 코드를 설정할 수 있으며 장거리에서 여러 센서를 직렬로 사용할 수 있습니다. 다점 측정 및 데이터 분석에 편리합니다.AKF392B는 미세가공된 실리콘 칩, 신호 컨디셔닝을 위한 저전력 ASIC, 보상값 저장을 위한 마이크로프로세서 및 온도 센서로 구성된 단결정 라인 실리콘 정전용량식 센서입니다.이 제품은 저전력 소비, 완벽한 교정 시스템, 견고한 구조 및 안정적인 출력을 제공합니다. 새로운 전자 구성은 재설정을 위한 솔리드 스테이트 전원을 제공하고 과전류에 대한 완전한 보호를 제공합니다. 전체 범위에서 장기 안정성을 위한 일반적인 값 스케일 팩터의 바이어스는 0.1% 미만입니다.이 시리즈의 제품은 강력한 구조, 낮은 전력 소비 및 우수한 편차 안정성의 특성을 가지고 있어 뛰어난 출력 신뢰성을 보장합니다.
