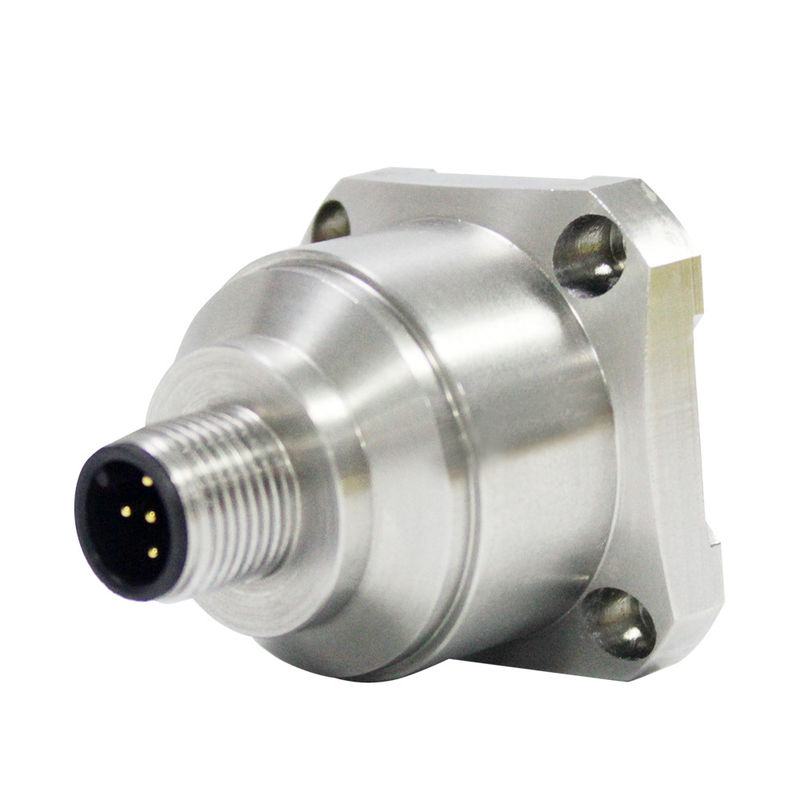

3 축 진동 미터 다리 안전 3 축 센서
이 제품은 낮은 전력 소비, 완전한 캘리브레이션 시스템, 단단한 구조와 안정적인 출력.전류가 넘어서면 완전히 보호전체 범위에서 장기 안정성 및 스케일 요인의 편향의 전형적인 값은 0.1% 미만입니다.이 제품 시리즈는 강한 구조의 특징을 가지고 있습니다.낮은 전력 소비 및 우수한 오차 안정성, 뛰어난 출력 신뢰성을 보장합니다
사양
| AKG392 | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 비아스 캘리브레이션 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 측정 축 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 전원 켜고 끄는 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 편향 온도 계수 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (보통) |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| 대역폭 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 가로축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 가로 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 출력율 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 조약 | RION 68 프로토콜 및 MODBUS RTU 프로토콜 | ||||||
| 신뢰성 | MIL-HDBK-217, 2등급 | ||||||
| 충격 저항 | 100g@11ms, 3 축 방향 (반 시누오이드) | ||||||
| 회복 시간 | <1ms ((1000g, 1/2 sin 1ms, i축에 미치는 영향) | ||||||
| 진동 | 20g rms, 20~2000Hz (수차 잡음, o, p, i는 각 축에 30분 동안 작용한다) | ||||||
| 입력 (VDD_VSS) | 9~36 VDC | ||||||
| 가동 전류 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기반: 48g, L형 어댑터 판 20g | ||||||
| 크기 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*6mm L 모양의 어댑터 판 크기: 36*44*15mm |
||||||
▶ 응용 프로그램
★ 의료 장비
★ 브릿지
★ 자동차
★ 도로 롤러
★ 충돌 기록, 피로 모니터링 및 예측
★ 풍력 발전
★ 대형 기계, 엔진
★ 낮은 주파수 진동 및 자동 모니터링
★ 교통 시스템 모니터링, 도로 평면 분석 및 고속 철도 오류 탐지
▶ 통신 프로토콜
이 제품에는 68 프로토콜과 MODBUS RTU 두 프로토콜이 포함되어 있습니다. 프로토콜의 기본 구성 매개 변수는 다음과 같습니다.
| 제1항 | 리온 68 프로토콜 | MODBUS-RTU |
| 주소 코드 | 0 | 1 |
| 방송 주소 | 255 | 0 |
| 일련 포트 baud 속도 | 9600 | 9600 |
| 패리티 비트 | 동급이 없습니다. | 짝이성 |
| 일련 포트 시작 비트 | 1마리 | 1마리 |
| 일련 포트 데이터 길이 | 8비트 | 8비트 |
| 일련 포트 스톱 비트 | 1마리 | 1마리 |
| 출력 모드 | 질문과 답변 | 질문과 답변 |
| 데이터 형식 | 데이터 형식 | 데이터 형식 |
| 데이터 검사 방법 | 체크섬 | CRC16 |
크기
