4~20mA 출력 가속도계 3축 진동 센서 MEMS 기반 가속도계
일반적인 설명
AKF398B 3축 가속도계는 스위스 특허 기술로 RION에서 생산한 널리 사용되는 가속도계입니다.진동 테스트, 충격 테스트 및 기타 분야에서 사용할 수 있습니다. 이 제품은 아날로그 전류 출력을 채택하고 다른 주소 코드를 설정할 수 있으며 여러 센서를 장거리에서 함께 사용하여 다점 측정 및 데이터 분석을 용이하게 합니다.AKF398B는 미세가공된 실리콘 칩(신호 컨디셔닝을 위한 저전력 ASIC), 보상 값을 저장하는 마이크로프로세서, 온도 센서로 구성된 단결정 실리콘 정전용량 센서입니다.저전력 소모로 교정된 제품으로 견고한 구조와 안정적인 출력을 가지고 있습니다.새로운 전자 구성은 리셋을 위한 무접점 전원을 제공하여 과전류에 대한 완전한 보호를 제공합니다. 이 시리즈 제품은 강력한 구조, 낮은 전력 소비 및 우수한 편차 안정성의 특성을 가지고 있어 뛰어난 출력 신뢰성을 보장합니다.
특징
★ 3축(X, Y, Z) ★ 출력 전압: 4-20mA
★ 전원 공급 장치: 9-36V ★ 충격 방지: 2000G
★ 작동 온도: -40°C ~ +85°C ★ 보관 온도: -55°C ~ +100°C
★ 사이즈 : L34.3×W34.3×H38.5mm ★ 무게 : 73.5g
★ 우수한 바이어스 안정성
★ 우수한 환경 성능(충격, 진동 및 온도)
애플리케이션
★ 충돌기록, 피로감시 및 예측 ★ 풍력발전
★ 교통 시스템 모니터링, 노반 분석 및 고속철도 결함 감지
★ 대형 기계, 엔진
★저주파 진동 및 자동 모니터링 ★ 의료기기
★ 다리 ★ 차량 ★ 로드 롤러
기술 데이터:
|
매개변수
|
AKF390B
|
단위
|
|
|
범위
|
±2, ±4, ±8, ±10, ±20, ±40
|
NS
|
|
|
바이어스 교정
|
<1
|
mg
|
|
|
측정축
|
X,Y,Z
|
중심선
|
|
|
전원 켜기/끄기 반복성
|
<2
|
mg(최대값)
|
|
|
바이어스 온도 계수 [3]
|
0.01
|
mg/℃ 대표값
|
|
|
분해능/임계값(@ 1Hz)
|
< 1
|
mg(최대)
|
|
|
비선형성
|
<0.5
|
%FS(최대)
|
|
|
대역폭 [4]
|
1000
|
Hz
|
|
|
응답 주파수
|
500
|
Hz
|
|
|
출력 전압
|
4~20mA
|
|
|
|
자기 기반
|
선택 과목
|
|
|
|
신뢰할 수 있음
|
MIL-HDBK-217, 클래스 2
|
|
|
|
충격 방지
|
100g@11ms, 3축 및 동일(하프 사인파)
|
|
|
|
복원 시간
|
<1ms(1000g, 1/2 sin 1ms, i축에 미치는 영향)
|
|
|
|
진동
|
20g rms, 20~2000Hz (임의의 노이즈, o, p, i 각 축에 30분간 작용)
|
|
|
|
입력(VDD_VSS)
|
9-36VDC
|
|
|
|
작동 전류 소비
|
<60mA @ 12VDC
|
|
|
|

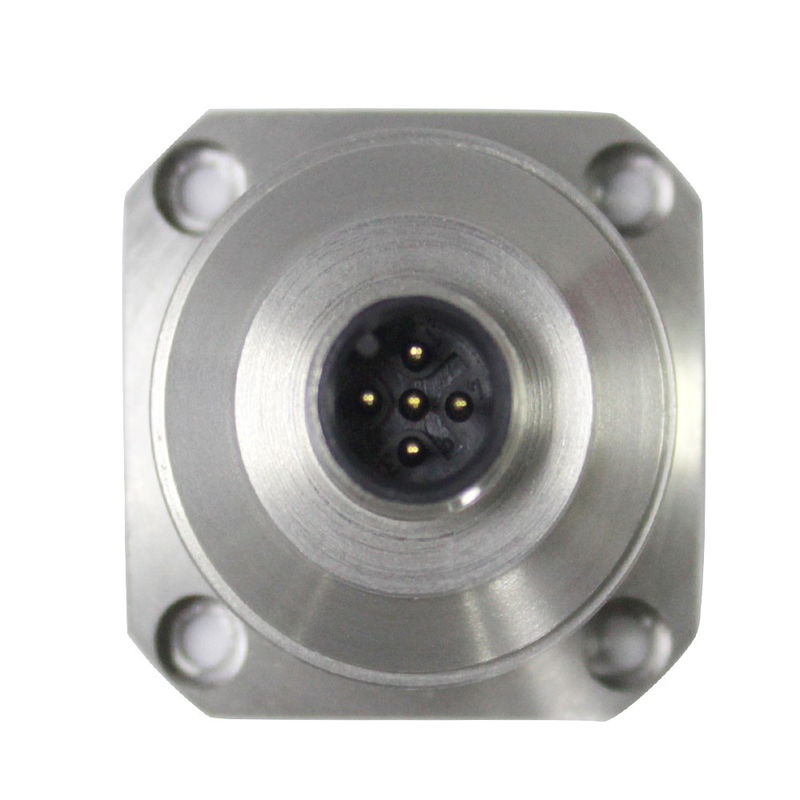

커넥터
|
산업 표준 M12 커넥터
|
|
|
|
무게
|
73.5g
|
|
|
|
크기
|
자기 흡착 설치 크기: 34.3*34.3*43.2mm,
나사 위치 지정 설치 크기: 34.3*34.3*38.5mm |
|
|
나사 위치 지정 설치 치수 도면:
|
색상
기능
|
검은 색
|
하얀
|
파란색
|
갈색
|
회색
|
|
|
|
|
|
|
|
|
|
접지
전원 접지 |
X축 전류 신호
|
Y축 전류 신호
|
Vcc 9~36V
전원 공급 장치 포지티브 |
Z축 전류 신호
|
|
|
|
|
|
|
|
