제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HCA520/HCA528
지불과 운송 용어
최소 주문 수량: 1
가격: 335 USD/pcs
포장 세부 사항: 통
배달 시간: 7가지 단어 일
지불 조건: 전신환, 페이팔
공급 능력: 500 PC / 달
방법 범위: |
±30' |
방법 주축: |
피치와 명부 |
결의: |
0.001' |
방법 정확도: |
0.005' |
장기 출력 안정성: |
0.01' |
제로 Temp.coefficient: |
±0.002' /C |
크기: |
L90 × W59 × H34mm |
방법 범위: |
±30' |
방법 주축: |
피치와 명부 |
결의: |
0.001' |
방법 정확도: |
0.005' |
장기 출력 안정성: |
0.01' |
제로 Temp.coefficient: |
±0.002' /C |
크기: |
L90 × W59 × H34mm |

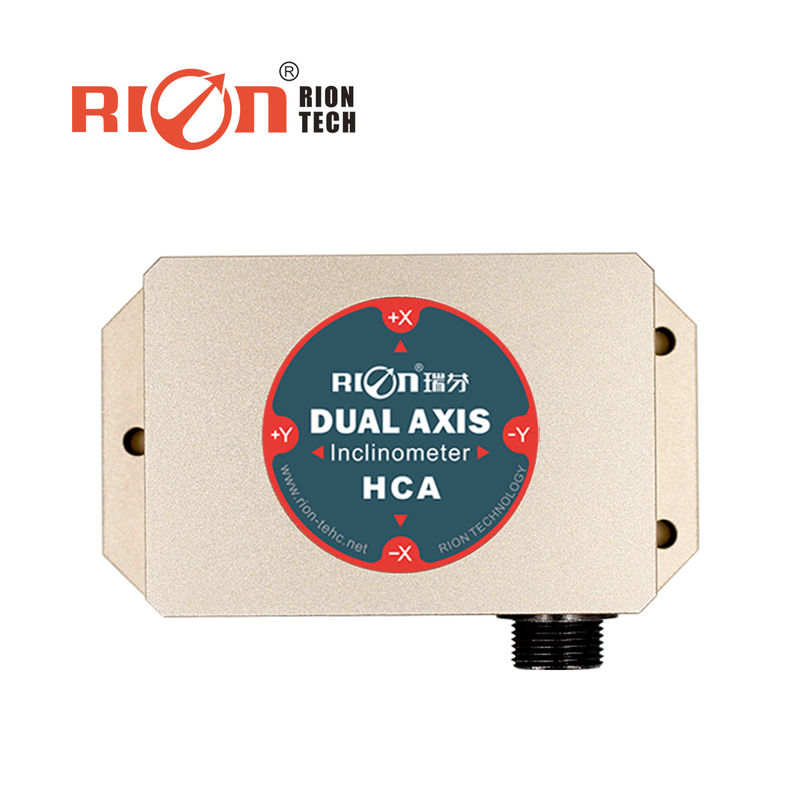

HCA520 쌍 축 MEMS 선형성 기울기 센서 인클리노미터
일반 설명
HCA510T/HCA520T-N는 고정도 아날로그 전압 출력 단일 / 이중 축 기울기 센서입니다. 작은 범위에서 가장 높은 정확도는 0.003 °에 도달 할 수 있습니다.중국 내 몇 안 되는 고정도 기울기계 중 하나입니다.그 기능은 주로 수평 평면에 기초한 물체의 기울기를 측정하는 데 사용됩니다.
내장된 마이크로 솔리드 팽창, 정적 중력장 변화를 측정하고 기울기 변화를 변환하여 모드 출력 전압 (0-5V) 의 변화를 의미합니다.내부용 고해상도 디ферен셜 디지털-아날로그 변환기, 내부 MCU 시스템 중차 선형성과 온도 수정으로 고객은 중차 선형성 수정 할 필요가 없습니다.동시에 또한 제품의 정확성에 환경 변화로 인한 오류를 감소.
이 제품은 비접촉 측정 원리를 사용, 실시간 출력 할 수 있습니다 현재 자세 기울기, 사용하기 쉽습니다, 설치에 상대적으로 변경 된 표면을 검색 할 필요가 없습니다.최신 MEMS 고기술 생산, 고 정밀, 작은 크기, 외부 전자기 간섭에 강한 저항 능력, 충격과 진동에 견딜 수있는 능력. 그것은 산업 장비에 대한 이상적인 선택입니다.플랫폼 측정 자세!
▶기술 정보
| HCA520T | 조건 | 매개 변수 | UNIT | |
| 측정 범위 | ±10 | ±30 | ° | |
| 0 출력 | 0° 출력 | 2.5 | 2.5 | V |
| 측정 축 | X / XY | X / XY | AXIS | |
| 결의 | 0.001 | 0.001 | ° | |
| 측정 정확성 | @25°C | 0.005 | 0.01 | ° |
| 제로 온도 계수 | -40°C~85°C | ±0.0005 | ±0.0008 | °/°C |
| 감수성 온도 계수 | -40°C~85°C | ≤100 | ≤100 | ppm/°C |
| 시간에 대한 힘 | 0.5 | 0.5 | S | |
| 반응 시간 | 0.02 | 0.02 | s | |
| 응답 빈도 | 20Hz | |||
| 출력 신호 | 0~5V | |||
| EMC | EN61000 및 GBT17626에 따라 | |||
| MTBF | ≥50000시간/시간 | |||
| 단열 저항 | ≥100MΩ | |||
| 충격 방지 | 100g@11ms,3 축 방향 (반 시누오이드) | |||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |||
| 보호등급 | IP67 | |||
| 케이블 | 표준 1 미터 길이, 착용 저항, 넓은 온도, 보호 케이블 4 * 0.4mm2항공 연결 장치 | |||
| 무게 | 190g (케이블 없이) | |||
* 이 매개 변수는 참조를 위해 ± 10 °, ± 30 ° 시리즈만 나열합니다. 다른 측정 범위의 경우 가장 가까운 이웃 매개 변수를 참조하십시오.
▶특징
★ 단축 / 이중축 기울기 측정
★ 범위 ± 1°± 90° 선택
★ 정확성: 기술 데이터 참조
★ 넓은 전압 입력 936V
★ 출력 모드 0 ∼ 5V
★ 넓은 온도 작동 -40 °C+ 85 °C
★ IP67 보호
★ 높은 진동 저항성> 2000g
★ 고해상도 0.001°
★ 작은 크기 L90 × W59 × H34mm
▶적용
★ 장비 차량 평준화
★ 다리 및?? 관측
★ 높은 고도의 플랫폼 안전 보호
★ 의료 장비의 각도 조절
★ 지하 드릴링 리그의 자세 탐색
★ 철도 구간 및 구간의 평준화
★ 기울기 각을 기준으로 방향 측정
★ 지질 장비의 기울기 모니터링
★ 광산 기계, 석유 굴착 장비
★ 장비 레벨 제어
★ 정렬 제어, 곡선 제어
★ 방향 위성 통신 안테나의 피치 각도 측정
전기 연결
단축 케이블 케이블 연결
| 와이어 컬러 함수 | 빨간색 | 흰색 | 녹색 | 검은색 | 회색 |
|
DC9~36V 전원 공급 양성 |
엑스 X축 출력 전압 |
NC |
GND 전력 음 |
시그널 지상 |
