제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HDA436T-CAN2.0A
지불과 운송 용어
최소 주문 수량: 1
가격: $141.00/Pieces
포장 세부 사항: 통
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 5000/month
사용: |
크레인 각도 센서 |
이론: |
동적 각도 측정기 |
출력: |
CAN2.0A |
전압 - 공급: |
9~36v |
출력 유형: |
CAN2.0A, CAN2.0B |
Operating Temperature: |
-40C° ~ +85C ° |
protection class: |
IP67 |
High Resolution: |
0.01° |
Highly anti-vibration performance: |
>2000g |
Zero temperature coefficient: |
±0.01 °/℃ |
Sensitivity temperature coefficient: |
≤100ppm/℃ |
Response time: |
0.01s |
static accuracy: |
± 0.05° |
사용: |
크레인 각도 센서 |
이론: |
동적 각도 측정기 |
출력: |
CAN2.0A |
전압 - 공급: |
9~36v |
출력 유형: |
CAN2.0A, CAN2.0B |
Operating Temperature: |
-40C° ~ +85C ° |
protection class: |
IP67 |
High Resolution: |
0.01° |
Highly anti-vibration performance: |
>2000g |
Zero temperature coefficient: |
±0.01 °/℃ |
Sensitivity temperature coefficient: |
≤100ppm/℃ |
Response time: |
0.01s |
static accuracy: |
± 0.05° |

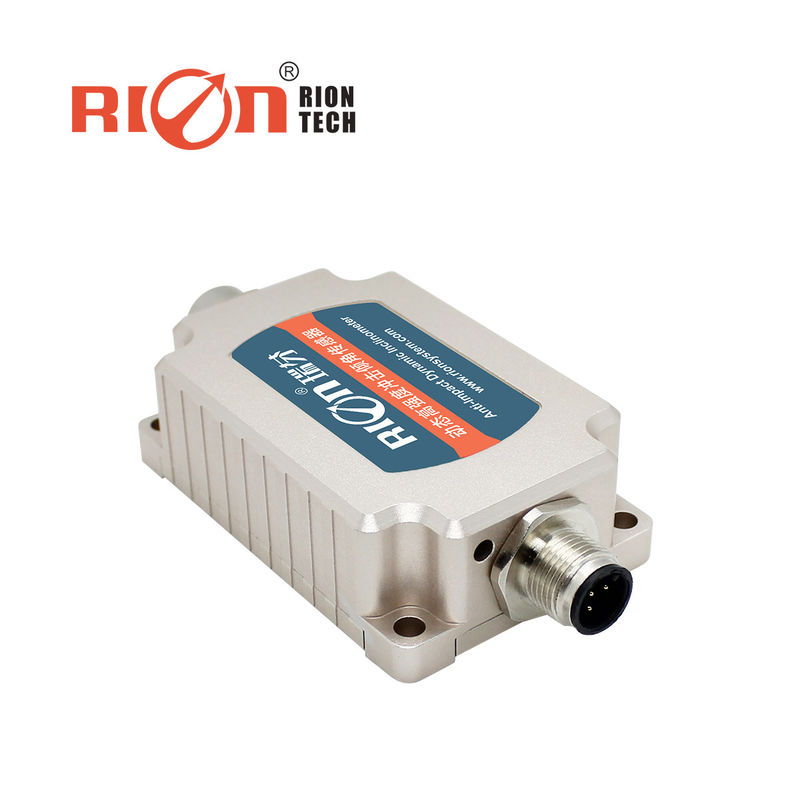

크레인 각도 제어 센서
▶전기 연결
RS485 와이어링 정의
| PIN 함수 | 1 PIN (갈색) | 2 PIN (백색) | 3 PIN (블루) | 4 PIN (흑색) | 5 PIN ((GRAY) |
|
9~36V 양성 전원 공급 |
485 D+ | 485 D- |
GND 전력 부정적 |
PE |
RS232/TTLWIRING 정의
| PIN 함수 | 1 PIN (갈색) | 2 PIN (백색) | 3 PIN (블루) | 4 PIN (흑색) | 5 PIN ((GRAY) |
|
9~36V 양성 전원 공급 |
RS232_RX/ TTL_RX |
RS232_TX/ TTL_TX |
GND 전력 부정적 |
PE |
| HDA436T | 조건 | 인덱스 |
| 측정 범위 | 롤 ±180°, 기울기 ±90°, 아지무트 ±180° (전력 정전시 초기 값은 0°) | |
| 측정 축 | X축 / Y축 / Z축 | |
| 결의 | 00.01° | |
| 정적 정확성 | @25°C | ± 0.05° |
| 동적 정확성 | @25°C | ± 0.1° |
| 비아스 불안정성 (알란) | 8°/h | |
| 0점 온도 계수 | -40°C~85°C | ±0.01°/°C |
| 감수성 온도 계수 | -40°C~85°C | ≤ 100ppm/°C |
| 전원 켜기 시작 시간 | 1S | |
| 반응 시간 | 0.01S | |
| 출력 신호 | RS485/RS232/TTL | |
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | |
| MTBF | ≥ 50000시간/시간 | |
| 단열 저항 | ≥100 메고엄 | |
| 충격 저항 | 100g @ 11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 방수 수준 | IP67 | |
| 케이블 | 배선 없이 표준, 선택적으로 2m M12 항공 플러그와 PVC 비보호 케이블 | |
| 무게 | ≤165g (케이블을 제외한) | |
▶ 주요 특징
★ 범위 (roll 각 ±180°, pitch 각 ±90°, azimuth 각 ±180°)
★ 역학적 정확도: ± 0.1°
★ DC 9~6V 넓은 전압 입력
★ 넓은 온도 작동 -40~+ 85°C
★ 해상도 0.01°
★ IP67 보호 수준
★ 높은 진동 방지 성능> 2000g
★ 크기: L72 × W47 × H22.5mm
▶전기 매개 변수
| 매개 변수 | 조건 | 미니 | TYP | 맥스 | UNIT |
| 공급 전압 | 표준 | 9 | 12,24 | 36 | V |
| 작동 전류 | 부하 없이 | 60mA (12V) | mA | ||
| 작동 온도 | -40 | +85 | °C | ||
| 저장 온도 | -40 | +85 | °C |
제품 크기
