HCA716 HCA726 디지털 출력 경사계 피치 수신 전용...
구축되기 위한 이원축 경사 방법 경사 모니터를 구축하기
기술 데이터
| HCA716/HCA726 | 상태 | 매개 변수 | 유닛 | |||
| 방법 범위 | ±15 | ±45 | ±60 | ±180 | ' | |
| 방법 주축 | X,Y | X,Y | X,Y | 수직 Ｘ | 주축 | |
| 결의안 | 0.001 | 0.001 | 0.003 | 0.005 | ' | |
| 방법 정확도 | @25C | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ' |
| 제로 Temp.coefficient | -40~85C | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | '/C |
| 민감도 임시 coeffi | -40~85C | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/C |
| 전원 켬 시간 | 0.5 | 0.5 | 0.5 | 0.5 | Ｓ | |
| 응답 주파수 | 20HZ | |||||
| 인터페이스 | 선택적인 TTL / RS232 / RS485 | |||||
| 통신 프로토콜 | 선택적인 리온 68 프로토콜 / 모드 버스 RTU 프로토콜 | |||||
| EMC | EN61000과 GBT17626에 따르면 | |||||
| MTBF | ≥50000 시간 / 시간 | |||||
| 절연 저항 | ≥100MΩ | |||||
| 내진성 | 100g@11ms,3 축방향 (절반 동양혈관) | |||||
| 제진 테이블 | 10grms,10~1000Hz | |||||
| 보호 그레이드 | IP67 | |||||
| 케이블 | 표준 구성 : 1m 길이, 내마모, 내유, 광범위의 온도, 보호해야 하는 cable4*0.2mm2 | |||||
| 중량 | (1 미터 케이블을 포함하여) ≤150g | |||||
▶ 일반 설명

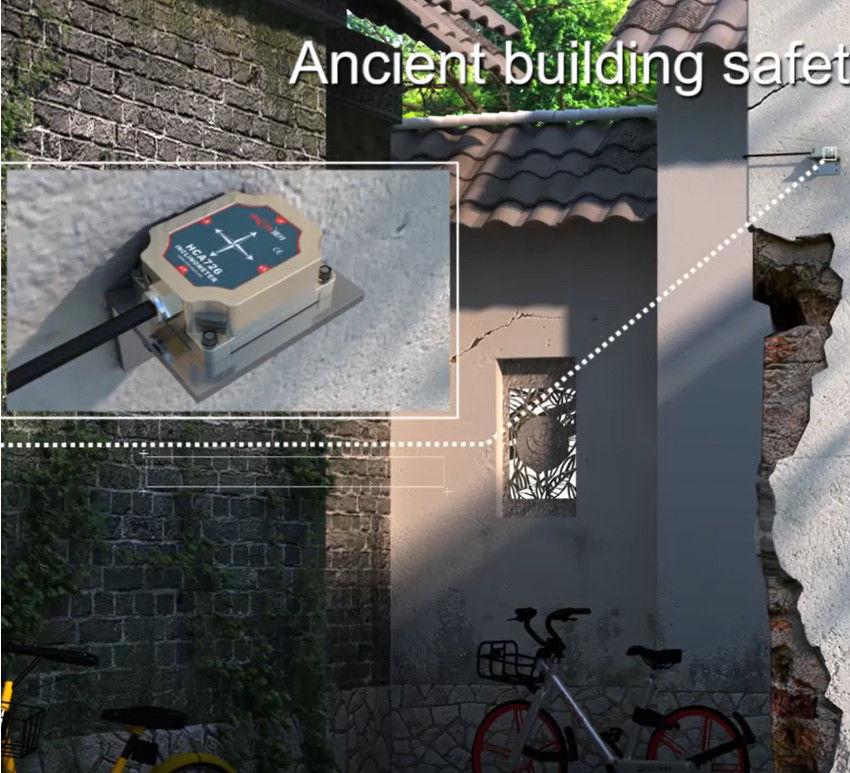

HCA716S / HCA726S는 산업적인 필드 통제를 위한 리온 기술의 개발된 소용적 고정밀 단일 / 이중 축 경사계입니다. 그것은 RS485 / RS232 직렬 접속 인터페이스를 채택합니다. 짜맞춘 고정밀 24 약간 / Ｄ 차별적 컨버터가 5번째 주문 필터링 알고리즘을 통하여 수평면과 관련하여 센서 출력의 경사와 Pitch 각도를 측정할 수 있습니다. 제품은 최신 기술 주요 부분 MEMS 틸팅 유닛을 통합합니다, 측정이 ± 180까지의 범위에 걸치고 ',와 전면적 정확도는 0.01입니다 ', 쉽게 어느 것이 이중 축과 단일 축 경사 측정을 달성할 수 있습니다. 제품은 믿을 만하고 안정적인 성능, 좋은 확장성과 다수 출력 옵션으로, 실제적 공업적 등급 제품에 속합니다. 그것은 산업 부지에서 고대 건물, 디라피드이티드 건물, 고대 벽, 기타 등등과 대규모 고정밀 측정의 모니터링의 적용에 적합합니다.
▶ 특징
★ 단일 / 이원축 기울기 측정
★는 '선택적인 ± 1 ~ ± 90을 정렬시킵니다
★ 정확도 : 데이터 표를 언급하세요
★ DC 9 ~ 36V 와이드 볼테지는 입력했습니다
★ 광범위의 온도 작동 -40 ~ + 85 Ｃ
★ 결의안 0.001'
★ IP67 보호 그레이드
★ 높은 진동 resistance> 100g
★ 직접 안내 인터페이스
▶ 전자적 CHARACTERI
| 매개 변수 | 상태 | 민 | 표준 | 맥스 | 유닛 |
| 전원 공급기 | 표준 | 9 | 12,24 | 36 | Ｖ |
| 사용 전류 | 무부하 | 40 | 마 | ||
| 작동 온도 | -40 | +85 | Ｃ | ||
| 온도를 저장하세요 | -40 | +85 | Ｃ |
▶ 기계적인 매개 변수
○ 연결기 : 1m 직접적 지도는 (맞춤화될 수 있다고) 전보를 칩니다
○ 보호 수준 : IP67
○ 쉘 소재 : 알루미늄 합금 차폐 산화
○ 설치 : 4 M4 스크루
