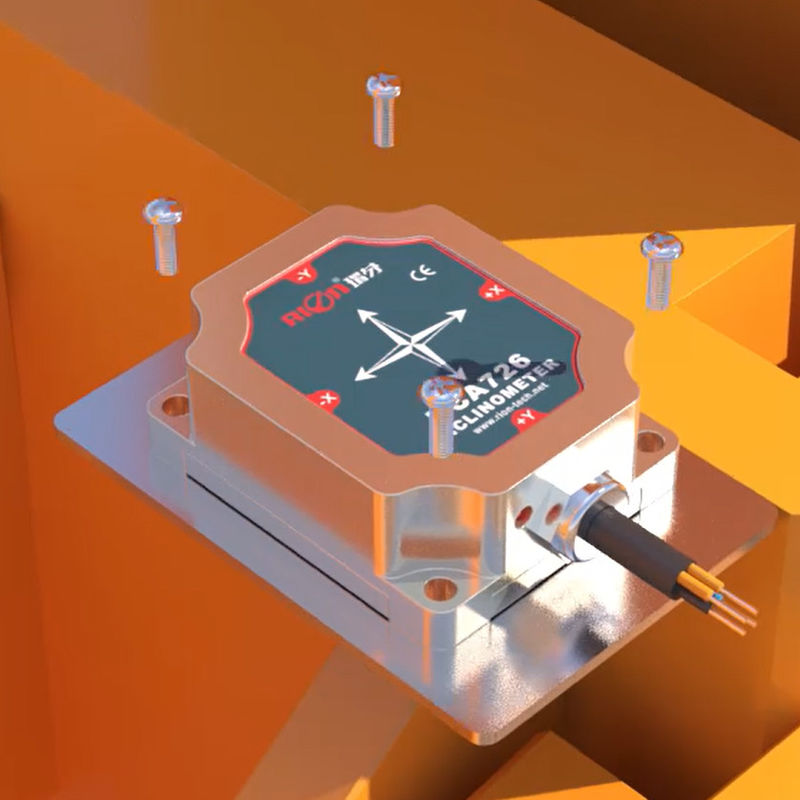

HCA716 HCA726 디지털 출력 경사계 피치 수신 전용...
건설 차량 높은 정확한 센서 경사 대책을 위한 경사 미터
▶ 특징
★ 단일 / 이원축 기울기 측정
★는 '선택적인 ± 1 ~ ± 90을 정렬시킵니다
★ 정확도 : 데이터 표를 언급하세요
★ DC 9 ~ 36V 와이드 볼테지는 입력했습니다
★ 광범위의 온도 작동 -40 ~ + 85 Ｃ
★ 결의안 0.001'
★ IP67 보호 그레이드
★ 높은 진동 resistance> 100g
★ 직접 안내 인터페이스
기술 데이터
| HCA716/HCA726 | 상태 | 매개 변수 | 유닛 | |||
| 방법 범위 | ±15 | ±45 | ±60 | ±180 | ' | |
| 방법 주축 | X,Y | X,Y | X,Y | 수직 Ｘ | 주축 | |
| 결의안 | 0.001 | 0.001 | 0.003 | 0.005 | ' | |
| 방법 정확도 | @25C | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ' |
| 제로 Temp.coefficient | -40~85C | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | '/C |
| 민감도 임시 coeffi | -40~85C | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/C |
| 전원 켬 시간 | 0.5 | 0.5 | 0.5 | 0.5 | Ｓ | |
| 응답 주파수 | 20HZ | |||||
| 인터페이스 | 선택적인 TTL / RS232 / RS485 | |||||
| 통신 프로토콜 | 선택적인 리온 68 프로토콜 / 모드 버스 RTU 프로토콜 | |||||
| EMC | EN61000과 GBT17626에 따르면 | |||||
| MTBF | ≥50000 시간 / 시간 | |||||
| 절연 저항 | ≥100MΩ | |||||
| 내진성 | 100g@11ms,3 축방향 (절반 동양혈관) | |||||
| 제진 테이블 | 10grms,10~1000Hz | |||||
| 보호 그레이드 | IP67 | |||||
| 케이블 | 표준 구성 : 1m 길이, 내마모, 내유, 광범위의 온도, 보호해야 하는 cable4*0.2mm2 | |||||
| 중량 | (1 미터 케이블을 포함하여) ≤150g | |||||
▶ 전자적 CHARACTERI
| 매개 변수 | 상태 | 민 | 표준 | 맥스 | 유닛 |
| 전원 공급기 | 표준 | 9 | 12,24 | 36 | Ｖ |
| 사용 전류 | 무부하 | 40 | 마 | ||
| 작동 온도 | -40 | +85 | Ｃ | ||
| 온도를 저장하세요 | -40 | +85 | Ｃ |
▶ 기계적인 매개 변수
○ 연결기 : 1m 직접적 지도는 (맞춤화될 수 있다고) 전보를 칩니다
○ 보호 수준 : IP67
○ 쉘 소재 : 알루미늄 합금 차폐 산화
○ 설치 : 4 M4 스크루
차원
