철도 진동 검출 열차 철도 가속 모니터
일반 설명

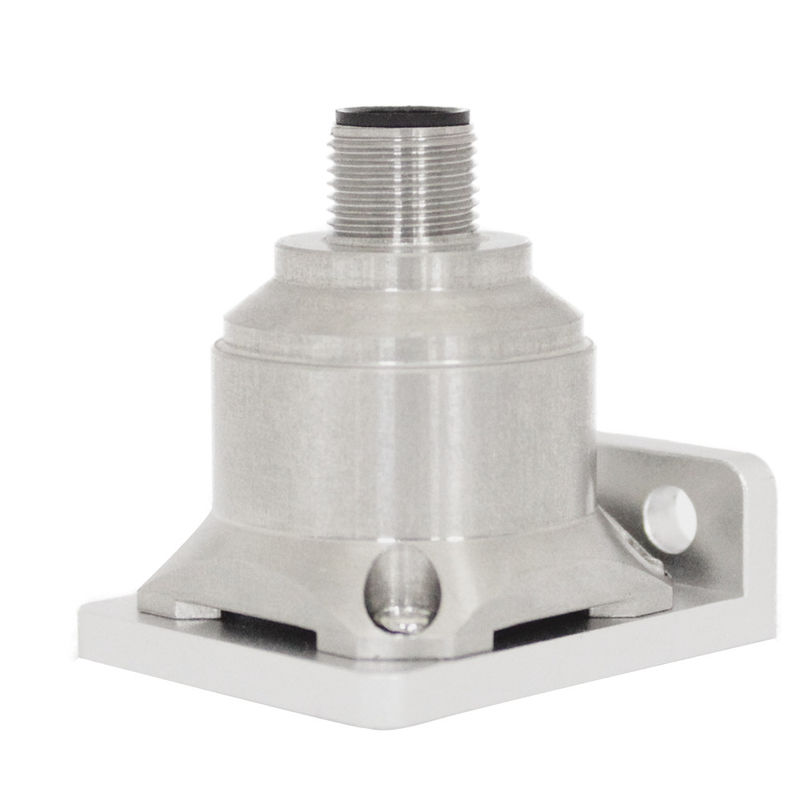

AKF392B 3 축 가속 도계는 스위스 특허 기술을 사용하여 생산됩니다. 이 가속 시리즈는 진동시험과 충격시험과 같은 다양한 분야에 적용될 수 있습니다.제품은 디지털 인터페이스 출력을 채택합니다, RS232/485/TTL 선택적, 다른 어드레스 코드가 설정될 수 있고 다수의 센서가 다점 측정과 데이터 분석을 위해 편리한 장거리를 위해 연속하여 사용될 수 있습니다. AKF392B는 보상값과 온도 센서를 저장하기 위한 신호 conditioning,a 마이크로프로세서를 위한 마이크로 기계화 실리콘 chip,a 저동력 ASIC으로 구성되는 단결정 라인 실리콘 용량성 센서입니다. 이 제품은 저 전력 소모, 완전한 눈금자 시스템, 중실 구조와 안정적인 출력을 가지고 있습니다.새로운 전자 배열은 리셋을 위한 고체 상태 권력과 과전류를 위한 공급 전방위 보호를 공급합니다.전체 범위에 장기간 안정성의 표준치와 보정 계수의 편견은 0.1% 이합니다. 이 일련의 제품은 우수한 출력 신뢰도를 보증하는 강한 구조, 저 전력 소모와 우수한 일탈 안정의 특성을 가집니다.
애플리케이션
★ 추락 기록적, 약화 모니터링과 예상 ★ 풍력 발전
★ 교통 시스템 모니터링, 노상 분석과 고속 철도 결함 탐지
★ 큰 기계류, 엔진
★Low 주파수 진동과 자동 감시 ★ 의학 장비
★ 다리 ★ 차량 ★ 도로용 롤러
기술 데이터 :
|
매개 변수
|
AKF390B
|
유닛
|
|
|
범위
|
±2 , ±4, ±8, ±10, ±20, ±40
|
Ｇ
|
|
|
선입견 보정
|
<1>
|
마그네슘
|
|
|
측정 축
|
X,Y,Z
|
주축
|
|
|
전원 켬 /는 반복성이 하락합니다
|
<2>
|
마그네슘 (최대값)
|
|
|
바이어스 온도 계수 [3]
|
0.01
|
mg/C 표준값
|
|
|
결의안 / 한계 (@ 1Hz)
|
< 1="">
|
MG(최대)
|
|
|
비선형성
|
<0>
|
% FS(최대)
|
|
|
대역폭 [4]
|
1000
|
Hz
|
|
|
응답 주파수
|
500
|
Hz
|
|
|
출력 전압
|
4~20mA
|
|
|
|
기반을 둔 마그네틱
|
선택적입니다
|
|
|
|
신뢰성
|
MIL-HDBK-217, 등급 2
|
|
|
|
충격 방지
|
3축이고 동일한 (반 정현파) 100g@11ms
|
|
|
|
복구 시간
|
<1ms>
|
|
|
|
진동
|
20g rms,20~2000Hz (랜덤 잡음, 오우, Ｐ, 30 분 동안 각각 주축 위의 i번 연기)
|
|
|
|
입력(VDD_VSS)
|
9-36 VDC
|
|
|
|
전류 소모를 운영하기
|
<60ma>
|
|
|
|
연결기
|
산업 기준 M12 연결기
|
|
|
|
중량
|
73.5g
|
|
|
|
사이즈
|
자기를 띤 흡착작용 설치 크기 :34.3*34.3*43.2mm,
위치결정 설치 크기를 비트세요 :34.3*34.3*38.5mm |
|
|
위치결정 설비 면적 그림을 비트세요 :
|
색
기능
|
검정색
|
백색
|
청색
|
브라운입니다
|
그레이
|
|
|
|
|
|
|
|
|
|
국민 총수요
전원 국민 총수요 |
X-축 전류량 신호
|
Y-축 전류량 신호
|
프크크 9~36V
전원 공급기 긍정 |
Z축 전류량 신호
|
|
|
|
|
|
|
|
