제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE
모델 번호: TL735-485
지불과 운송 용어
최소 주문 수량: 1
가격: 60
포장 세부 사항: 스펀지와 카톤 박스
배달 시간: 샘플을 위한 5 일
지불 조건: L/C (신용장), 전신환
공급 능력: 5000/month
방위 측정 축: |
Z축 방위각 ±1 |
제품 이름: |
5G 안테나용 자이로 |
획득 대역폭: |
>100Hz |
방위각 해상도: |
0.01 deg |
방위각 정확도: |
<0> |
주요 특징: |
DC9~36V 전원공급 |
방위 측정 축: |
Z축 방위각 ±1 |
제품 이름: |
5G 안테나용 자이로 |
획득 대역폭: |
>100Hz |
방위각 해상도: |
0.01 deg |
방위각 정확도: |
<0> |
주요 특징: |
DC9~36V 전원공급 |

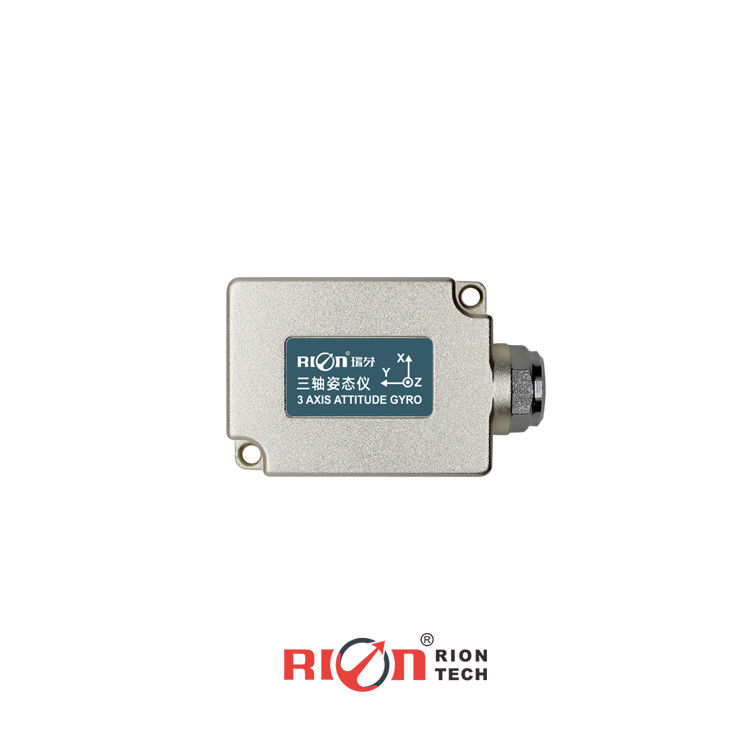

TL735G 5G 안테나 3 축 지로 광고판 기울기 센서 각 미터
▶ 주요 특징
★ 초전자기 호환성
★ 실시간 각속도 출력
★ 수평 아지무트 및 자세 각 출력
★ 장수, 강한 안정성
★ 앞축 가속
★ 모든 고체 상태
★ 콤팩트 하고 가벼운 디자인
★ RS485 출력 선택
★ DC9~36V 전원 공급
▶적용
★ 5G 안테나 모니터링
★ 야외 광고판
★ 3D 가상현실
★ 안정적인 플랫폼
★ 자동차 보안 시스템
★ 차량에 장착된 위성 안테나 장비
★ 산업 통제
★ 로봇
| TL735G | 매개 변수 |
| 아지무스 측정 축 | Z축 아지무트 각도 ±180° |
| 획득 대역폭 | 100Hz 이상 |
| 아지무스 해상도 | 00.01° |
| 아지무스 정확도 | <0.5° |
| 비선형 | 0FS의 0.1% |
| 피치 정확성 | 0.1° RMS |
| 롤 정확도 | 동적 0.5°, 정적 0.1° RMS |
| 기울기 해상도 | 00.01° |
| 기울기 범위 | 롤 ± 180o, 진사 ± 90o |
| 지로 각도 속도 | ±125 °/s (다른 각도 속도는 사용자 정의 할 수 있습니다) |
| 가속 범위 | ±2g |
| 가속 해상도 | 0.1° |
| 가속 정확도 | 0.5mg |
| 기본 데이터 출력 타입 | 오일러 각 |
|
기본 아지무트 측정 범위 (데이터 출력 타입은 오일러 각) |
±180° |
| 시작 시간 | 5s (정지 상태) 진동 < 10mg |
| 입력 전압 | 9~36V, 기본 +24VDC, 12mA |
| 전류 | 40mA |
| 작동 온도 | -40°C ~ +85°C |
| 저장 온도 | -40°C ~ +125°C |
| 진동 | 5g~10g |
| 영향력 | 200g pk,2ms,1⁄2sine |
| 수명 | 10년 |
| 시작 시간 | 5~6초, 정지 (가속 <0.01g) |
| 최대 샘플링 비율 | 100번/초 |
| 일련 통신 속도 | 기본 9600 baud 속도 |
| 출력 신호 | RS485 |
| MTBF | ≥50000시간/시간 |
| 단열 저항 | ≥100 메고엄 |
| 충격 저항 | 100g@11ms, 3 축 방향 (반 시누오이드) |
| 진동 방지 | 10gms, 10 ∼ 1000Hz |
| 방수 수준 | IP67 |
| 케이블 | 표준 1미터 케이블 |
| 무게 | 35g (케이블을 포함하지 않음) |
▶ 제품 크기
▶ 제품 전기 연결
| 색의 함수 | 검은색 | 흰색 | 녹색 | 빨간색 | 보호된 유선 |
| GND | RS485 ((D+) | RS485 ((D-) |
Vcc 9~36V 양극 |
지면 (PE) |
