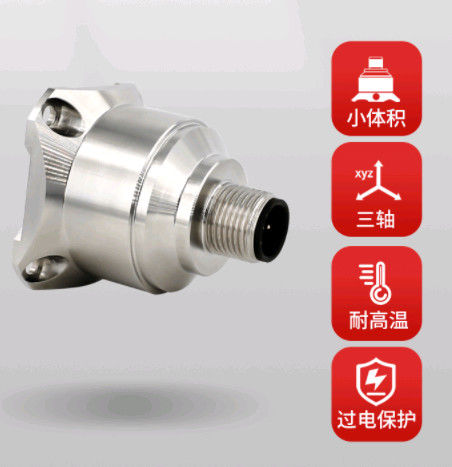

도로용 롤러 모드 버스 르투를 위한 Mems 기반을 둔 가속도계는 3 축 가속 도계를 프로토콜화합니다
▶ 특징
★ 3축 (X,Y,Z)
★ 출력 : RS232 ;RS485 ;TTL
★ 전원접압 : 9~36V
★ 충격 방지 : 2000G
★ 작업 임시 :+85' Ｃ에 대한 -40' Ｃ
★ 저장 임시 :+85' Ｃ에 대한 -40' Ｃ
★ 우수한 일탈 안정성
★ 우수한 성능 (충격음, 진동과 온도)
▶ 애플리케이션
★ 추락 기록, 약화 모니터링과 예상
★ 풍력 발전
★ 저 주파수 진동과 자동 감시
★ 자동차
★ 큰 기계류, 엔진
★ 의료품
★ 다리
★ 도로용 롤러
상술
| AKF392T | 매개 변수 | 유닛 | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | Ｇ |
| 일탈 보정 | <1> | <1> | <1> | <1> | <1> | <1> | 마그네슘 |
| 굴대여서 측정하기 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 굴대입니다 |
| / 꺼짐 상태 전원 반복성 위로 | <2> | <2> | <2> | <2> | <2> | <2> | MG(최상위) |
| 일탈 임시. 계수 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/C (표준값) |
| 결의안 / 한계 (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | MG(최상위) |
| 비선형성 | <0> | <0> | <1> | <1> | <1> | <1> | % FS(최상위) |
| 대역폭 (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 교차축민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면의 진동 감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 잡음 밀도 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 동조 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | 킬로 헤르츠 |
| 68 프로토콜 자동 방출 속도 | 5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz | ||||||
| 모드 버스 자동 방출 속도 | 10Hz,25Hz,50Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 프로토콜 | 리온 표준 규약과 모드 버스 르투 프로토콜 | ||||||
| 신뢰성 | MIL-HDBK-217, 등급 2 | ||||||
| 충격 저항 | 100g@11ms,3 축방향 (절반 동양혈관) | ||||||
| 회복 시간 | <1ms> | ||||||
| 떨리세요 | 활동을 위한 주축 당 20g Rms,20~2000Hz (랜덤 잡음, 오우, p,i 30 분) | ||||||
| 입력(Vdd_Vss) | 9-36 VDC | ||||||
| 전류 소모 | <60ma> | ||||||
| 연결기 | 산업 기준 M12 연결기 | ||||||
| 중량 | 순생산물 중량 : 82g, 마그네틱 베이스 : 48g, L-형 유도판 20g | ||||||
| 차원 |
제품 치수 : 34.3*34.3*38.5mm 자기를 띤 흡착작용 베이스 사이즈 : 34.23*34.23*6mm L-형 어댑터 플레이트 사이즈 : 36*44*15mm |
||||||
▶ 통신 프로토콜
제품은 68 프로토콜과 모드 버스 RTU 두 프로토콜을 포함합니다. 프로토콜의 기본 구성 매개 변수는 다음과 같습니다 :
| 프로토콜 | 리온 68은 초안을 작성합니다 | MODBUS-RTU |
| 어드레스 코드 | 0 | 1 |
| 방송 어드레스 | 255 | 0 |
| 직렬 포트 보드 비율 | 9600 | 9600 |
| 패리티 Bit | 무패리티 | 짝수 패리티 |
| 직렬 포트 스타트 비트 | 1개 비트 | 1개 비트 |
| 직렬 포트 데이터 길이 | 8비트 | 8비트 |
| 직렬 포트 정지 비트 | 1개 비트 | 1개 비트 |
| 출력 모드 | 질의 응답 | 질의 응답 |
| 데이터 형태 | 데이터 형태 | 데이터 형태 |
| 데이터 검사 방식 | 검사 합계 | CRC16 |
제품 측정 방향
