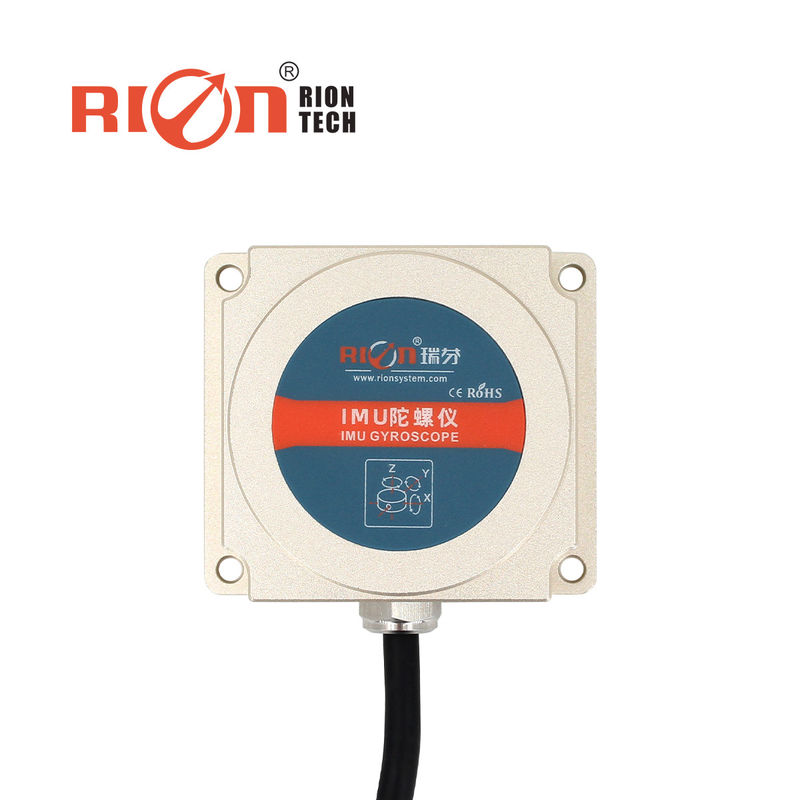

3 축 가속 도계 3 축 자이로와 농업의 차량 자동급지를 위한 지로 IMU
제품 설명
TL725D는 자이로스코프 IMU가 농업의 차량 자동급지를 위한 네비게이션을 전문으로 했다는 것 입니다. 짜맞춘 산업 등급 3축 자이로스코프와 3 축 가속도계로, TL725D는 여전히 높은 진동 근무 조건 하에 매끄러운 자세 데이터를 출력할 수 있습니다. 자이로스코프의 각도 비율의 MEMS 관성 측정 플랫폼과 동적 자세 알고리즘에 데베로페드 기반을 둔, 그것은 실시간으로 동적 기울기 각도, 수평선상 방위각, 3축 각도 비율, 3축 가속과 앞으로 축성 본체 가속 데이터를 출력합니다. 또한 차량의 앞바퀴가 정확하게 돌았도록 허락하면서, 그것은 Z축 단일 축 일체형 출력에 의해 실시간으로 카운팅 출력을 피드백할 수 있습니다. TL725D는 특별히 정확하고 효율적 운영에 목표로 하는 자동 농기계에 대하여 적용됩니다. 그것은 새로운 세대 농기계의 필요 불가결한 성분입니다.
부정
|
항목
|
자료
|
1
|
3축 태도
|
방위각 ±180', 명부 angle±180', 피치 angle±90
|
2
|
대역폭
|
>100Hz
|
3
|
결의안
|
300' /s
|
4
|
비선형적입니다
|
300' /s
|
5
|
지로 범위
|
300' /s
|
6
|
지로 (알란)의 제로바이어스 불안정성
|
4.0' /h
|
7
|
각 난보 계수 (알란)
|
0.25 '/sqrt(h)
|
8
|
가속도계 범위
|
±4g
|
9
|
가속 결의안
|
0.001g
|
10
|
가속 정확도
|
1 마그네슘
|
11
|
시동 시간
|
250명의 부인
|
12
|
입력 전압
|
+9~36V
|
13
|
경향
|
35mA(12V)
|
14
|
일하는 임시
|
-40 ~ +80C
|
15
|
진동
|
5g~10g
|
16
|
충격
|
200g pk,2ms,12sine
|
17
|
중량
|
(케이블 없이) 140g
|
