제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: AKF398-10
지불과 운송 용어
최소 주문 수량: 1
가격: $235.00/Pieces
포장 세부 사항: 각각 이너 박스, 50 PC / 카튼의 1 PC 진동 센서
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환,페이팔
공급 능력: 3000 PC / 달
이름: |
진동성 센서 |
산출: |
4 ~ 20MA |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형 성: |
<0> |
대역폭 (3DB): |
500hz |
소음 밀도: |
21 μg/√Hz |
이름: |
진동성 센서 |
산출: |
4 ~ 20MA |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형 성: |
<0> |
대역폭 (3DB): |
500hz |
소음 밀도: |
21 μg/√Hz |

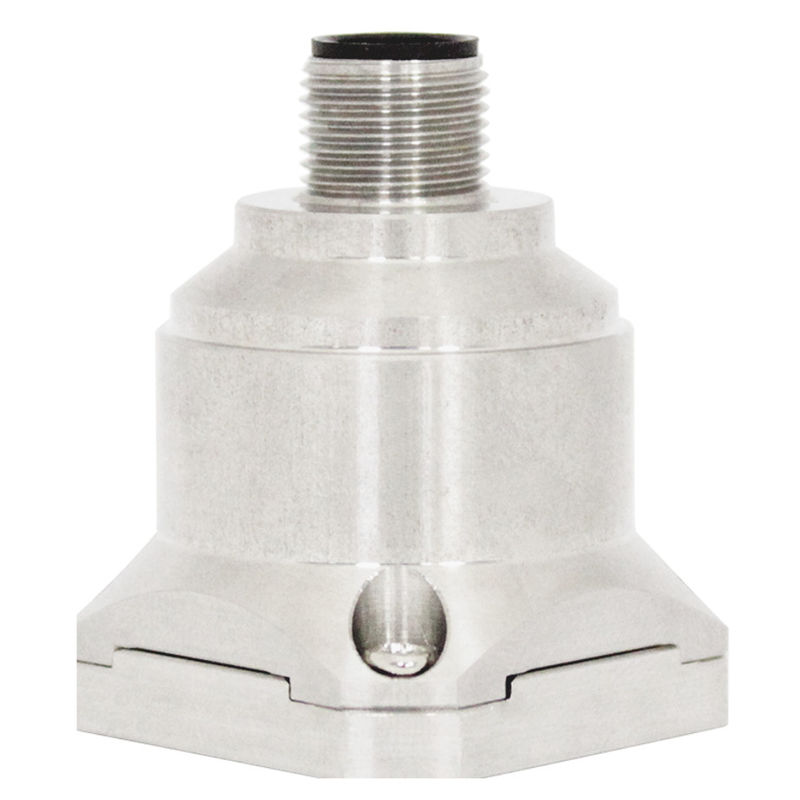

교량 건강 모니터링용 3축 진동 가속도계
▶ 제품 특징
★ 3축 (X,Y,Z)
★ 출력 전압: 4-20mA
★ 전원 공급: 9-36V
★ 내충격: 2000G
★ 작동 온도: -40°C ~ +85°C
★ 보관 온도: -40°C ~ +85°C
★ 크기: L34.3×W34.3×H38.5mm
★ 무게: 73.5g
★ 우수한 바이어스 안정성
★ 우수한 환경 성능 (충격, 진동 및 온도)
▶ 적용 분야
★ 충돌 기록, 피로 모니터링 및 예측
★ 풍력 발전
★ 교통 시스템 모니터링, 노반 분석 및 고속 철도 결함 감지
★ 대형 기계, 엔진
★ 저주파 진동 및 자동 모니터링
★ 의료 장비
★ 교량
★ 차량
★ 로드 롤러
AKF398 삼축 진동 센서는 독립적으로 개발 및 생산된 전압 출력형 진동 센서로, 진동 테스트 및 충격 테스트 등 다양한 분야에 사용될 수 있습니다. 이 제품은 아날로그 전압 출력을 채택하며, AKF398은 마이크로 머신으로 처리된 실리콘 칩, 신호 조정을 위한 저전력 ASIC, 보상 값을 저장하기 위한 마이크로프로세서 및 온도 센서로 구성된 단결정 실리콘 용량 센서입니다. 이 제품은 저전력 소비, 보정, 견고한 구조 및 안정적인 출력을 특징으로 합니다. 새로운 전자 구성은 리셋을 위한 솔리드 스테이트 전원과 과전압으로부터의 포괄적인 보호 기능을 제공합니다. 이 제품은 견고한 구조, 저전력 소비, 우수한 편차 안정성 등의 특징을 가지고 있어 제품 출력의 신뢰성을 보장합니다.
사양
| AKF398 | 파라미터 | 단위 | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 편차 보정 | <1 | <1 | <1 | <1 | <1 | <1 | mg |
| 측정 축 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 전원 켜짐/꺼짐 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg(최대) |
| 감도 (±10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| 편차 온도 계수 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | % / °C |
| 해상도/임계값 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg(최대) |
| 비선형성 | <0.5 | <0.5 | <0.8 | <1 | <1 | <1 | % FS(최대) |
| 주파수 응답 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 대역폭 (3dB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 교차축 감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면 진동 감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공진 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 잡음 밀도 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g 출력 12mA | <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003 | mA |
| 출력 전류 | 4~20mA | ||||||
| 신뢰성 | MIL-HDBK-217, 등급 2 | ||||||
| 내충격성 | 100g@11ms, 3축 방향 (반 사인파) | ||||||
| 복구 시간 | <1ms (1000g, 1/2 sin 1ms, i축에 충격 작용 시) | ||||||
| 진동 | 20g Rms, 20~2000Hz (랜덤 노이즈, 각 축에 30분 동안 작용) | ||||||
| 입력 (VDD_VSS) | 9~36 VDC | ||||||
| 작동 전류 소비 | <60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 보호 등급 | IP67 | ||||||
| 무게 | 제품 순중량: 82g, 자석 베이스: 48g, L자형 어댑터 플레이트 20g | ||||||
| 치수 |
제품 크기: 34.3*34.3*38.5mm 자석 흡착 베이스 크기: 34.23*34.23*6mm L자형 어댑터 플레이트 크기: 36*44*15mm |
||||||
▶ 연결
| 색상 기능 | 검정 | 흰색 | 파랑 | 갈색 | 올리브 |
| 전원 GND | X축 전류 신호 | Y축 전류 신호 |
Vcc 9~36V 전원 공급 양극 |
Z축 전류 신호 |
