제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: AKM398-10
지불과 운송 용어
최소 주문 수량: 1
가격: $235.00/Pieces
포장 세부 사항: 각각 이너 박스, 50 PC / 카튼의 1 PC 진동 센서
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000 PC / 달
이름: |
브릿지 진동계 |
출력: |
4~20mA |
전원 공급: |
DC 9~36V |
일탈 보정: |
<1mg> |
잡음 밀도: |
21μg/√Hz |
공진 진동수: |
2.4kHz |
이름: |
브릿지 진동계 |
출력: |
4~20mA |
전원 공급: |
DC 9~36V |
일탈 보정: |
<1mg> |
잡음 밀도: |
21μg/√Hz |
공진 진동수: |
2.4kHz |

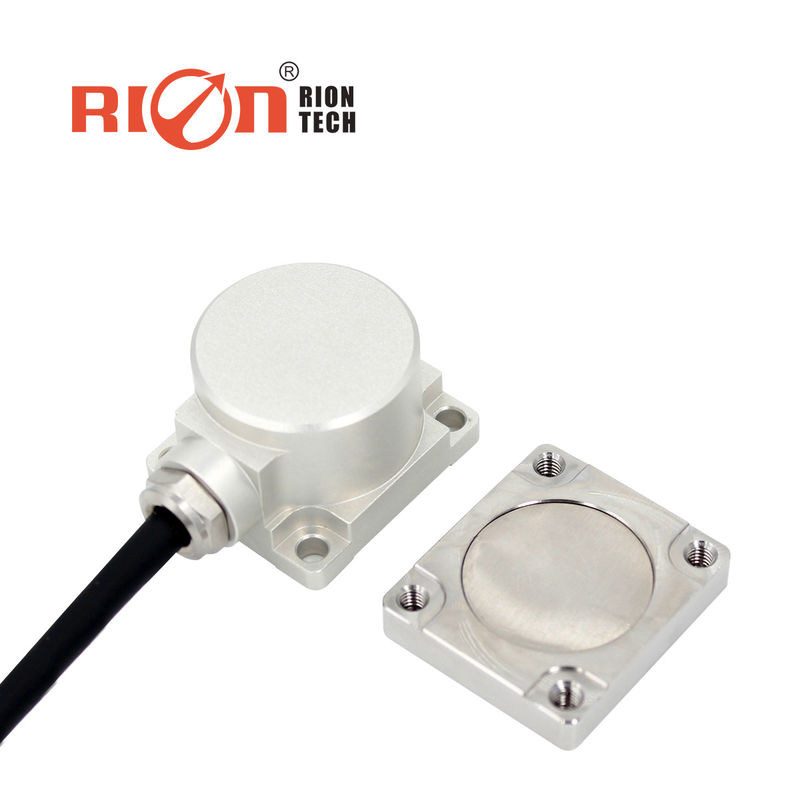

브릿지 진동 감지 미터 X Y Z 축 가속기 도로 롤러 진동 모니터
▶제품 특징
★ 세 축 (X, Y, Z)
★ 출력 전류: 4~20mA
★ 전원 공급 전압: 9~36V
★ 충격 저항: 2000G
★ 작동 온도: -40°C ~ +85°C
★ 보관 온도: -40°C ~ +85°C
★ 우수한 편차 안정성, 좋은 환경 성능 (충격, 진동 및 온도)
▶제품 적용
★ 브릿지
★ 자동차
★ 롤러
★ 풍력 발전
★ 의료 장비
★ 대형 기계 및 엔진
★ 낮은 주파수 진동 및 자동 모니터링
★ 충돌 기록, 피로 모니터링 및 예측
★ 교통 시스템 모니터링, 하층 분석 및 고속 철도 오류 탐지
사양
| AKM398 | 매개 변수 | UNIT | |||||
| 측정 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 오차 정렬 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 측정 축 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 켜고 끄는 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 감수성 (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| 오차의 온도 계수 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.5 | <0.8 | < 1 | < 1 | < 1 | % FS (max) |
| 응답 빈도 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 대역폭 (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 횡단축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면 진동 감수성 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 소음 밀도 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g 출력 12mA | <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003 | mA |
| 출력 전류 | 4~20mA | ||||||
| 신뢰성 | MIL-HDBK-217, 클래스 II | ||||||
| 충격 저항 | 100g @ 11ms, 삼축 (반 시노스 파동) | ||||||
| 회복 시간 | < 1ms (1000g, 1/2 sin 1ms, i축에 미치는 영향) | ||||||
| 진동 | 20g RMS, 20-2000Hz (수축당 무작위 소음, o, p, I 30분) | ||||||
| 입력 (VDD _ VSS) | 9-36 VDC | ||||||
| 가동 전류 소비 | < 60mA @ 12 VDC | ||||||
| 보호 | IP67 | ||||||
| 소재 | 항공우주 알루미늄 | ||||||
| 무게 | 제품 순중량: ≤116g, 자기기반: ≤50g | ||||||
| 크기 |
제품 크기: L36 × W32 × H24mm 자기 흡수 기판 크기: L36 × W32 × H8.1mm |
||||||
크기
전기 연결
|
색상 기능 |
빨간색 | 검은색 | 흰색 | 녹색 | 회색 |
|
DC9V36V 전원 공급의 양극 |
GND 전원 공급의 음극 |
X축 전류 신호 | Y축 전류 신호 | Z축 전류 신호 |
