제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: ACA628T-3
지불과 운송 용어
최소 주문 수량: 1
가격: 594 USD/pcs
포장 세부 사항: 판지 상자
배달 시간: 10일이요
지불 조건: 전신환, 페이팔
공급 능력: 1000년 / 달
방법 범위: |
2~30° |
방법 주축: |
단일/이중 축 경사계 |
결의: |
0.0007' |
온도 드리프트: |
0.0005' /C |
장기 출력 안정성: |
0.01' ~0.04' |
무게: |
235g |
기능: |
정밀한 각도 방법 |
방법 범위: |
2~30° |
방법 주축: |
단일/이중 축 경사계 |
결의: |
0.0007' |
온도 드리프트: |
0.0005' /C |
장기 출력 안정성: |
0.01' ~0.04' |
무게: |
235g |
기능: |
정밀한 각도 방법 |
선형 위치 센서 레벨 각도 측정 정확한 레벨 측정 센서 지하 드릴 자세 내비게이션

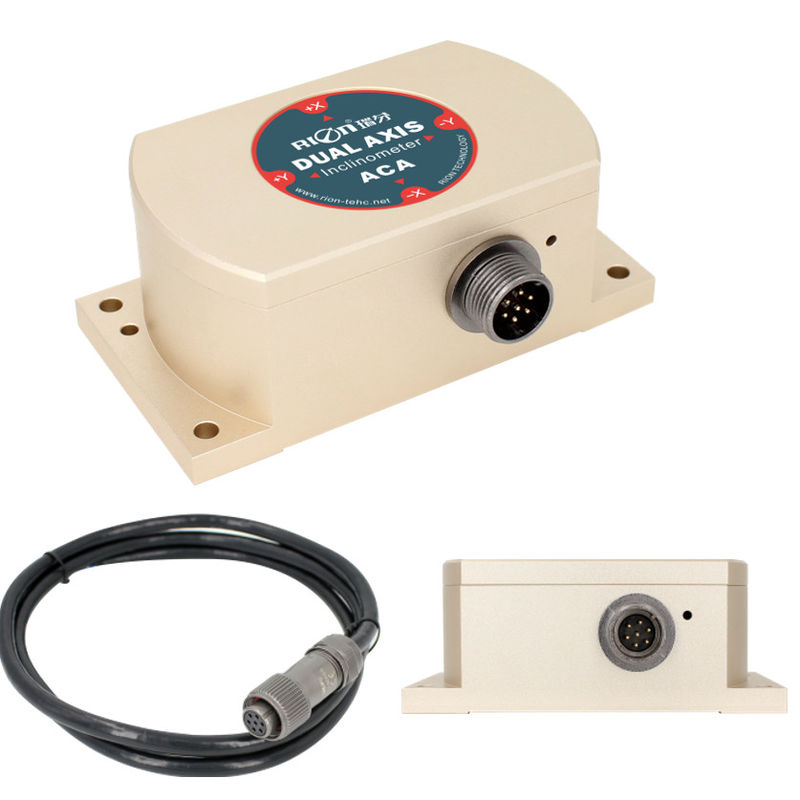

ACA618T/ACA628T-N는 완전한 온도 보상과 전류 출력을 갖춘 고정도 단일/두 축 기울기계입니다.그것은 제품의 현재 출력 선형성을 보장하기 위해 고 정밀 24 비트 A / D 차원 변환기를 채택합니다., 그래서 사용자가 선형성 교정을 할 필요가 없습니다. 그것은 안정적이고 신뢰할 수 있고 사용하기 쉽습니다. 시스템은 MCU와 공동 작업하는 고 해상도의 온도 센서를 통합합니다.가공 중차 온도 보상, 전체 온도 제로 변동은 0.0005°/°C에서 달성 될 수 있으며, 객실 온도에서의 정확도는 작은 측정 범위에서 0.003°까지 도달 할 수 있습니다.그것은 전압 출력과 비교하여 4 ~ 20mA 출력, 그것은 2km의 훨씬 더 긴 거리를 전송 할 수 있습니다. 접촉 없는 설치의 특징이이이 제품을 다른 시스템에 호환 합니다.그냥 스크루로 측정되는 물체의 표면에 센서를 고정, 그리고 자동으로 물체의 기울기 각도를 계산합니다. 그것은 설치 편리하고, 작동하기 쉽고, 간섭과 진동에 저항하기 위해 견고합니다,다른 회사와 비교할 때 상당한 이점을 가지고 있습니다..
▶ 기술 정보
| ACA618T/628T-N | 조건 | 매개 변수 | 단위 | ||||
| 측정 범위 | ±10 | ±30 | ±60 | ±90 | ° | ||
| 측정 축 | X / XY | X / XY | X / XY | X / XY | 축 | ||
| 0 출력 | 0° 출력 | 12 | 12 | 12 | 12 | mA | |
| 결의 | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| 측정 정확성 | MAXE | 방 온도 | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | 방 온도 | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| 제로 온도 계수 | -40°C~85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| 감수성 온도 계수 | -40°C~85°C | ≤50 | ≤50 | ≤50 | ≤50 | ppm/°C | |
| 시간에 대한 힘 | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| 응답 빈도 | 20Hz | ||||||
| EMC | EN61000 및 GBT17626에 따라 | ||||||
| MTBF | ≥98000시간/시간 | ||||||
| 단열 저항 | ≥100MΩ | ||||||
| 충격 방지 | 100g@11ms,3 축 방향 (반 시누오이드) | ||||||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | ||||||
| 보호등급 | IP67 | ||||||
| 케이블 | 표준 구성: 길이 2m, 마모 저항, 넓은 온도, 보호 케이블 7P * 6.8mm 항공 연결 장치, 케이블 무게 ≤200g | ||||||
| 무게 | ≤260g ((케이블 없이) | ||||||
▶ 전기 연결
| 와이어 컬러 함수 | 빨간색 | 흰색 | 녹색 | 검은색 | 회색 |
|
DC11.5~36V 전원 공급 양성 |
엑스 X축 출력 전류 |
NC |
GND 전원 공급원 부정 |
신호 GND |
▶적용
★ 기계 차량 자동 평준화
★ 다리 및?? 검출
★ 레이저 장비 위치
★ 의료 시설 각도 제어
★ 지하 드릴 자세 탐색
★ 철도 지표 규칙, 지표 장비 평준화
★ 정밀 기계 도구 레벨 제어
★ 지질 장비 기울기 모니터링
▶ 차원
이 장치는 다른 시스템과 호환성을 갖습니다. 그냥 스크루로 측정 대상의 표면에 센서를 고정,그리고 자동으로 물체의 기울기 각도를 계산합니다그것은 설치에 편리하고, 작동하기 쉽고, 간섭과 진동에 저항하기 위해 견고하고, 그것은 그 견제들에 비해 눈에 띄는 이점을 가지고 있습니다.
