제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE
모델 번호: HDA436T-232
지불과 운송 용어
최소 주문 수량: 1
가격: $100/Pieces 1-9 Pieces
포장 세부 사항: 박스
배달 시간: 7
지불 조건: 전신환, 페이팔
공급 능력: 5000/월
출력: |
RS232/RS485/TTL/CAN |
전원 공급: |
9~36v |
동적 정밀도: |
0.1' |
결의: |
0.01' |
수질: |
IP67 |
가속 범위: |
±8g |
지로 범위: |
±250' /s |
응답 시간: |
0.01S |
출력: |
RS232/RS485/TTL/CAN |
전원 공급: |
9~36v |
동적 정밀도: |
0.1' |
결의: |
0.01' |
수질: |
IP67 |
가속 범위: |
±8g |
지로 범위: |
±250' /s |
응답 시간: |
0.01S |

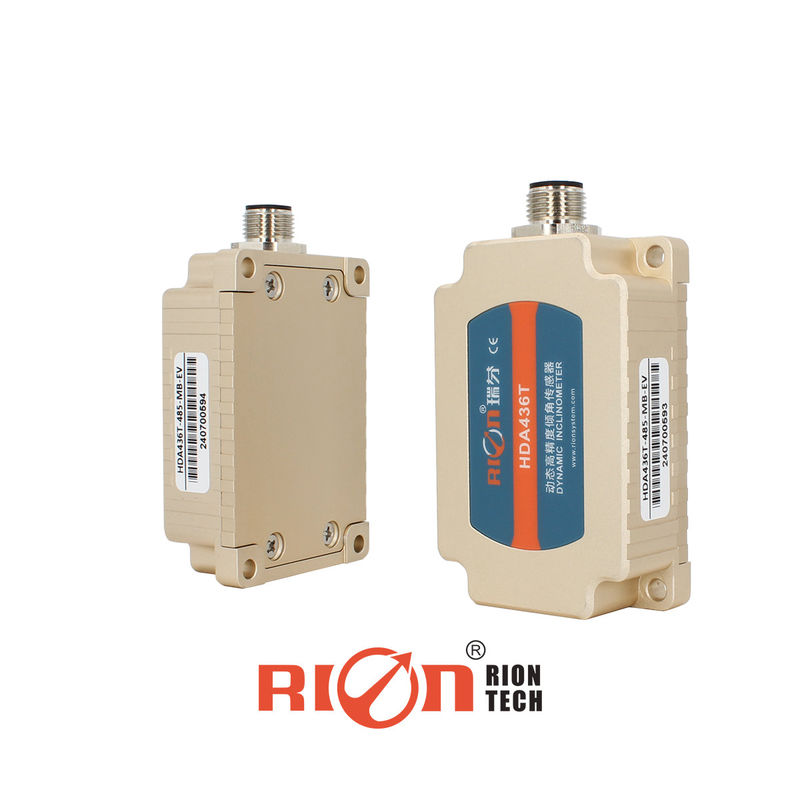

HDA436T 기계 차량의 동적 기울기 각도
▶ 제품 설명
HDA436T는 RION 테크놀로지가 출시한 새로운 세대의 디지털 MEMS 동적 기울기 센서입니다. 이동 중인 기체의 자세 매개 변수 (롤, 피치, 아지무트) 를 측정할 수 있습니다.그리고 운동 또는 진동 아래 기울기 각도를 측정하기에 적합합니다..HDA436T는 고정밀의 가속과 자이로 센서를 내장하고 있으며, 이동 또는 진동 하에서 통신기의 실시간 움직임 데이터를 측정 할 수있는 카만 필터 알고리즘을 통합합니다.RS485 / RS232 / TTL와 같은 신호 출력 모드는 선택적입니다., 확장성이 강합니다.
이 제품은 비접촉 측정 원리를 채택하여 실시간으로 현재 자세와 기울기를 출력 할 수 있습니다.그것은 사용하기 쉽고 두 표면의 상대적 변화를 검색 할 필요가 없습니다내부에 고정도 AD와 고정도 자이로 단위가 통합되어 비선형, 정사각 결합, 온도 변동 및 원심방사 가속을 실시간으로 보완합니다.크게 이동 가속 장애로 인한 원심 분산 오류를 제거, 제품의 동적 측정 정확도를 향상; 장기간에 걸쳐 복잡한 움직임에 적응 장소와 혹독한 환경에서 작업. 제품은 동적 및 정적 측정을위한 듀얼 모드 센서입니다.외부 전자기 간섭에 강한 저항을 제공합니다.그것은 산업 자동화 제어에서 자세 측정에 이상적인 선택입니다.
▶ 제품 사용법
★ 철도 기관차 추적
★ 석유 굴착 기계
★ 방패 파이프 자킹 애플리케이션
★ 지질학적 장비 의 기울기 를 모니터링 하는 것
★ 지하 드릴링 리그의 방향 탐색
★ 선박의 항해 자세 측정
★ 방패 터널 파이프 자크 시스템
★ 위성 통신 차량의 자세 검출
★ 기울기 각도를 기준으로 하는 방향 평가
★ 각기 다른 엔지니어링 기계에서 기울기 각도의 측정
기술 자료
| HDA436T | 조건 | 인덱스 | |
| 측정 범위 | - |
롤 ±180°, 기울기 ±90°, 아지무트 ±180° (전력 끄는 초기 값은 0°) |
|
| 측정 축 | - | X축 / Y축 / Z축 | |
| 결의 | - | 00.01° | |
| 정적 정확성 | @25°C | ± 0.05° | |
| 동적 정확성 (RMS) | @25°C | ± 0.1° | |
| 자이로 | 범위 | - | ±250°/s |
| 0편향 안정성 (평균 10초) | - | 8.5°/h | |
| 제로 비아스 불안정성 (알런) | - | 4.5°/h | |
| 앵글 무작위 도보 계수 (알런) | - | 0.25°/sqrt ((h) | |
| 가속 | 범위 | - | ±8g |
| 편차 안정성 (평균 10s) | - | 00.02mg | |
| 비아스 불안정성 (알런) | - | 00.005mg | |
| 속도 무작위 걷기 계수 (알런) | - | 0.005m/s/sqrt(h) | |
| 0점 온도 계수 | -40°C~85°C | ±0.01°/°C | |
| 감수성 온도 계수 | -40°C~85°C | ≤ 100ppm/°C | |
| 전원 켜기 시작 시간 | 1S | ||
| 반응 시간 | 0.01S | ||
| 출력 신호 | RS485/RS232/TTL | ||
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | ||
| MTBF | ≥ 98000시간/시간 | ||
| 단열 저항 | ≥100 메고엄 | ||
| 충격 저항 | 100g @ 11ms,3 축 방향 (반 시누오이드) | ||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | ||
| 방수 수준 | IP67 | ||
| 케이블 | 배선 없이 표준, 선택적으로 2m M12 항공 플러그와 PVC 비보호 케이블 | ||
| 무게 | ≤165g (케이블을 제외한) | ||
설치 방법
