제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE
모델 번호: HDA436T-485
지불과 운송 용어
최소 주문 수량: 1
가격: $100/Pieces 1-9 Pieces
포장 세부 사항: 박스
배달 시간: 7
지불 조건: 전신환, 페이팔
공급 능력: 5000/월
전원 공급: |
9~36v |
동적 정밀도: |
0.1 deg |
결의: |
0.01 deg |
정적 정확도: |
0.05 deg |
가속 범위: |
±8g |
지로 범위: |
±250' /s |
전원 공급: |
9~36v |
동적 정밀도: |
0.1 deg |
결의: |
0.01 deg |
정적 정확도: |
0.05 deg |
가속 범위: |
±8g |
지로 범위: |
±250' /s |
MEMS 각 변환기 3 축 기울기 변환기 동적 진동 방지 기울기 변환기
▶ 제품 사용법
★ 철도 기관차 모니터링
★ 석유 굴착 장비
★ 지질 장비 기울기 모니터링
★ 지하 드릴링 리그 자세 항법
★ 선박 항법 자세 측정
★ 방패 파이프 자킹 애플리케이션
★ 위성 통신 차량 자세 탐지
★ 기울기 각도에 기초한 방향 측정
▶제품 설명

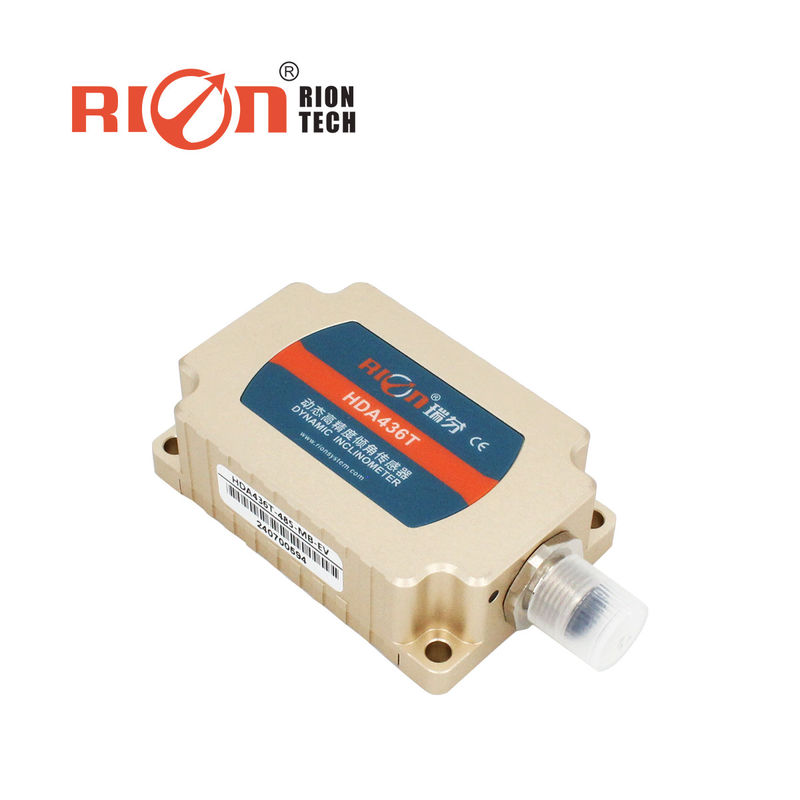

HDA436T/HDA437T RION 테크놀로지가 출시한 새로운 세대의 디지털 MEMS 동적 기울기 센서.
그것은 움직이는 운반기의 자세 매개 변수 (roll, pitch, and azimuth) 를 측정 할 수 있으며 움직임이나 진동 하에서 기울기 각도 측정에 적합합니다.
기술 자료
| HDA436T | 조건 | 인덱스 | |
| 측정 범위 | - |
롤 ±180°, 기울기 ±90°, 아지무트 ±180° (전력 끄는 초기 값은 0°) |
|
| 측정 축 | - | X축 / Y축 / Z축 | |
| 결의 | - | 00.01° | |
| 정적 정확성 | @25°C | ± 0.05° | |
| 동적 정확성 (RMS) | @25°C | ± 0.1° | |
| 자이로 | 범위 | - | ±250°/s |
| 0편향 안정성 (평균 10초) | - | 8.5°/h | |
| 제로 비아스 불안정성 (알런) | - | 4.5°/h | |
| 앵글 무작위 도보 계수 (알런) | - | 0.25°/sqrt ((h) | |
| 가속 | 범위 | - | ±8g |
| 편차 안정성 (평균 10s) | - | 00.02mg | |
| 비아스 불안정성 (알런) | - | 00.005mg | |
| 속도 무작위 걷기 계수 (알런) | - | 0.005m/s/sqrt(h) | |
| 0점 온도 계수 | -40°C~85°C | ±0.01°/°C | |
| 감수성 온도 계수 | -40°C~85°C | ≤ 100ppm/°C | |
| 전원 켜기 시작 시간 | 1S | ||
| 반응 시간 | 0.01S | ||
| 출력 신호 | RS485/RS232/TTL | ||
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | ||
| MTBF | ≥ 98000시간/시간 | ||
| 단열 저항 | ≥100 메고엄 | ||
| 충격 저항 | 100g @ 11ms,3 축 방향 (반 시누오이드) | ||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | ||
| 방수 수준 | IP67 | ||
| 케이블 | 배선 없이 표준, 선택적으로 2m M12 항공 플러그와 PVC 비보호 케이블 | ||
| 무게 | ≤165g (케이블을 제외한) | ||
설치 방법
▶ 기계적 매개 변수
○ 연결 장치: M12 항공 플러그 5P 연결 장치
○ 보호 수준: IP67
○ 껍질 재료: 녹조 된 알루미늄 합금
○ 설치: M4 나사 네 개
