제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE
모델 번호: HDA436T-485
지불과 운송 용어
최소 주문 수량: 1
가격: $100/Pieces 1-9 Pieces
포장 세부 사항: 박스
배달 시간: 7
지불 조건: 전신환, 페이팔
공급 능력: 5000/월
전원 공급: |
9~36v |
동적 정밀도: |
0.1 deg |
결의: |
0.01 deg |
정적 정확도: |
0.05 deg |
가속 범위: |
±8g |
지로 범위: |
±250' /s |
무게: |
165g |
크기: |
72x47x22.5mm |
전원 공급: |
9~36v |
동적 정밀도: |
0.1 deg |
결의: |
0.01 deg |
정적 정확도: |
0.05 deg |
가속 범위: |
±8g |
지로 범위: |
±250' /s |
무게: |
165g |
크기: |
72x47x22.5mm |

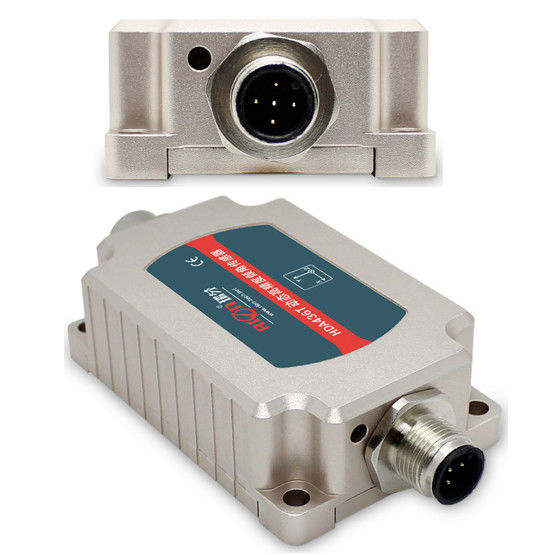

HDA436T 기울기 각 측정 3 축 동적 기울기 지표 진동
▶ 제품 설명
HDA436T는 RION 테크놀로지가 출시한 새로운 세대의 디지털 MEMS 동적 기울기 센서입니다. 이동 중인 기체의 자세 매개 변수 (롤, 피치, 아지무트) 를 측정할 수 있습니다.그리고 운동 또는 진동 아래 기울기 각도를 측정하기에 적합합니다..HDA436T는 고정밀의 가속과 자이로 센서를 내장하고 있으며, 이동 또는 진동 하에서 통신기의 실시간 움직임 데이터를 측정 할 수있는 카만 필터 알고리즘을 통합합니다.RS485 / RS232 / TTL와 같은 신호 출력 모드는 선택적입니다., 확장성이 강합니다.
이 제품은 비접촉 측정 원리를 사용하여 자세와 기울기 데이터의 실시간 출력을 제공합니다. 그것은 사용자 친화적입니다.두 개의 표면의 상대적 변화를 추적할 필요성을 제거합니다.센서는 고 정밀 아날로그-디지털 (AD) 변환과 회전 단위를 통합하여 비선형성, 직각 결합, 온도 변동,그리고 원심 분광 가속도 실시간으로이것은 움직임에 의해 유발되는 원심력 힘에 의한 오류를 크게 줄이고, 동적 측정 정확성을 향상시킵니다. 제품은 복잡한,어려운 환경에서의 장기적인 운영그것은 두 모드 센서입니다. 동적 및 정적 측정이 가능하며 외부 전자기 간섭에 강한 저항력을 가지고 있습니다.산업 자동화 자세 측정 응용 프로그램에 이상적인 솔루션으로.
▶ 주요 특징
★ 범위 (roll 각 ±180°, pitch 각 ±90°, azimuth 각 ±180°)
★ 역학적 정확도: ± 0.1°
★ 정적 정확도: ± 0.05°
★ RS485/232/TTL 출력 선택
★ 넓은 온도 작동 -40~+ 85°C
★ DC 9~6V 넓은 전압 입력
★ 해상도 0.01°
★ IP67/IP68 보호 수준 선택
▶ 제품 사용법
★ 철도 기관차 모니터링
★ 드릴링 리그 장비
★ 방패 기술로 파이프 자킹
★ 지질 장비 기울기 모니터링
★ 드릴링 리그 오리엔테이션 내비게이션
★ 선박 항법 자세 측정
★ 보호된 파이프 삽입 방법
★ 위성 통신 차량 자세 탐지
★ 기울기 각도에 기초한 방향 측정
★ 각종 엔지니어링 기계의 기울기 측정
기술 자료
| HDA436T | 조건 | 인덱스 | |
| 측정 범위 | - |
롤 ±180°, 기울기 ±90°, 아지무트 ±180° |
|
| 측정 축 | - | X축 / Y축 / Z축 | |
| 결의 | - | 00.01° | |
| 정적 정확성 | @25°C | ± 0.05° | |
| 동적 정확성 (RMS) | @25°C | ± 0.1° | |
| 자이로 | 범위 | - | ±250°/s |
| 0편향 안정성 (평균 10초) | - | 8.5°/h | |
| 제로 비아스 불안정성 (알런) | - | 4.5°/h | |
| 앵글 무작위 도보 계수 (알런) | - | 0.25°/sqrt ((h) | |
| 가속 | 범위 | - | ±8g |
| 편차 안정성 (평균 10s) | - | 00.02mg | |
| 비아스 불안정성 (알런) | - | 00.005mg | |
| 속도 무작위 걷기 계수 (알런) | - | 0.005m/s/sqrt(h) | |
| 0점 온도 계수 | -40°C~85°C | ±0.01°/°C | |
| 감수성 온도 계수 | -40°C~85°C | ≤ 100ppm/°C | |
| 전원 켜기 시작 시간 | 1S | ||
| 반응 시간 | 0.01S | ||
| 출력 신호 | RS485/RS232/TTL | ||
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | ||
| MTBF | ≥ 98000시간/시간 | ||
| 단열 저항 | ≥100 메고엄 | ||
| 충격 저항 | 100g @ 11ms,3 축 방향 (반 시누오이드) | ||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | ||
| 방수 수준 | IP67 | ||
| 케이블 | 배선 없이 표준, 선택적으로 2m M12 항공 플러그와 PVC 비보호 케이블 | ||
| 무게 | ≤165g (케이블을 제외한) | ||
전기 매개 변수
| 매개 변수 | 조건 | 미니 | TYP | 맥스 | UNIT | |
| 공급 전압 | 표준 | 9 | 12 | 24 | 36 | V |
| 작동 전류 | 부하 없이 | 60mA (12V) | mA | |||
| 작동 온도 | -40 | +85 | °C | |||
| 저장 온도 | -40 | +85 | °C | |||
설치 방법
▶ 기계적 매개 변수
○ 연결 장치: M12 항공 플러그 5P 연결 장치
○ 보호 수준: IP67
○ 껍질 재료: 녹조 된 알루미늄 합금
○ 설치: M4 나사 네 개
