제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: AKG394
지불과 운송 용어
최소 주문 수량: 1
가격: $235.00/Pieces
포장 세부 사항: 각각 이너 박스, 50 PC / 카튼의 1 PC 진동 센서
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000 PC / 달
이름: |
진동성 센서 |
출력: |
RS485 |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형성: |
<0> |
대역폭 (3DB): |
500Hz |
동조 주파수: |
5.5kHz |
이름: |
진동성 센서 |
출력: |
RS485 |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형성: |
<0> |
대역폭 (3DB): |
500Hz |
동조 주파수: |
5.5kHz |

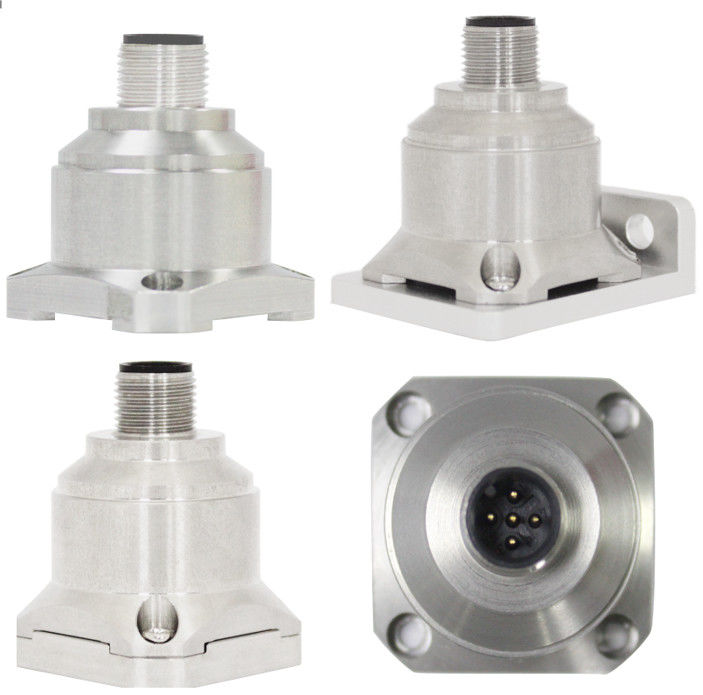

AKG394 삼축 가속도자 진동 센서 아날로그 / 디지털 출력
▶적용
★ 의료 장비
★ 브릿지
★ 자동차
★ 도로 롤러
★ 충돌 기록, 피로 모니터링 및 예측
★ 풍력 발전
★ 대형 기계, 엔진
★ 교통 시스템 모니터링, 도로 평면 분석 및 고속 철도 오류 탐지
AKG392 삼축 가속도계는 리온 테크놀로지가 독립적으로 개발하고 생산한 새로운 가속도계입니다. 광범위한 응용 분야에 적용됩니다.진동 테스트와 충격 테스트와 같은 많은 분야를 다루고 있습니다.사용자들은 주파수 측정 정확성을 향상시키기 위해 물체의 실제 주파수에 따라 샘플링 주파수를 변경할 수 있습니다.새로운 전자 구성은 재설정 및 과전압으로부터 보호를 위해 고체 전원을 제공합니다.
사양
| AKG392 | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 비아스 캘리브레이션 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 측정 축 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 전원 켜고 끄는 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 편향 온도 계수 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (보통) |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| 대역폭 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 가로축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 가로 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 출력율 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 조약 | RION 68 프로토콜 및 MODBUS RTU 프로토콜 | ||||||
| 신뢰성 | MIL-HDBK-217, 2등급 | ||||||
| 충격 저항 | 100g@11ms, 3 축 방향 (반 시누오이드) | ||||||
| 회복 시간 | <1ms ((1000g, 1/2 sin 1ms, i축에 미치는 영향) | ||||||
| 진동 | 20g rms, 20~2000Hz (수차 잡음, o, p, i는 각 축에 30분 동안 작용한다) | ||||||
| 입력 (VDD_VSS) | 9~36 VDC | ||||||
| 가동 전류 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기반: 48g, L형 어댑터 플레이트 20g | ||||||
| 크기 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*6mm L형 어댑터 판 크기: 36*44*15mm |
||||||
▶연결
|
스레드 컬러 함수 컬러 기능 |
검은색 | 흰색 | 파란색 | 갈색 |
| GND |
RS232 ((RXD) / RS485 ((D+) |
RS232 ((TXD) / RS485 ((D-) |
Vcc 9~36V |
크기
