제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE, ISO
모델 번호: TL725-485
문서: TL725D GYRO - FARM MACHINER...ON.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $60.00/Pieces >=1 Pieces
포장 세부 사항: 스펀지 내부, 100 PC / 카튼과 1 PC / 상자
배달 시간: 샘플을 위한 7 일
지불 조건: T/T, PayPal
공급 능력: 달 당 3000 조각/조각
용법: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
비선형적입니다: |
일천초분의 일초 중 0.1% |
시작 시간: |
500mS |
입력 전압: |
+9~36V |
커넥터: |
RS232 / RS485 / (선택 사항) |
용법: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
비선형적입니다: |
일천초분의 일초 중 0.1% |
시작 시간: |
500mS |
입력 전압: |
+9~36V |
커넥터: |
RS232 / RS485 / (선택 사항) |

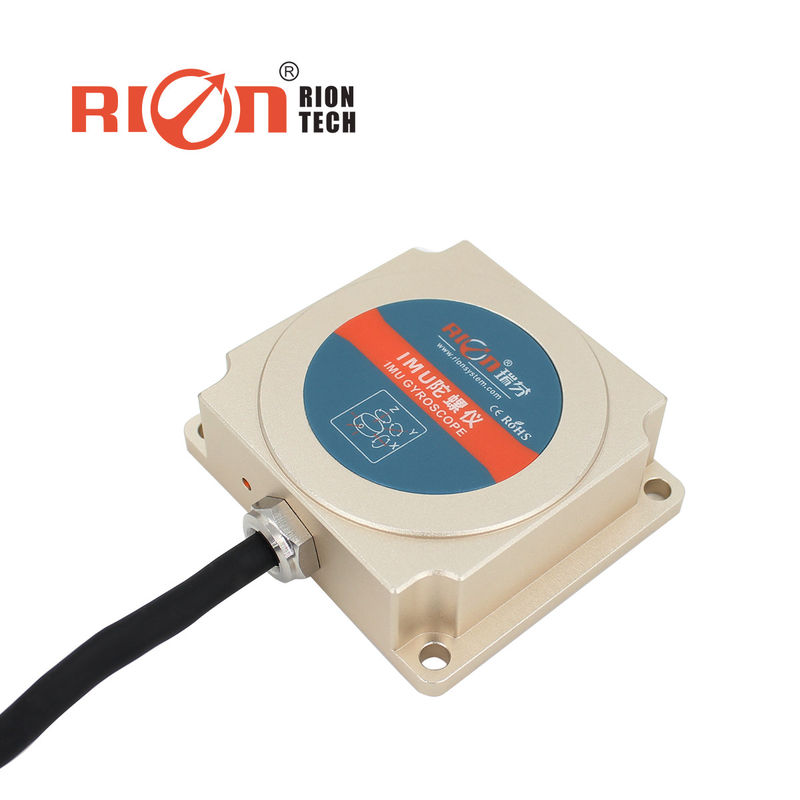

TL725D RS232 / RS485 자동 농업 기계용 각률 센서
▶제품 설명
TL725D는 농업용 차량의 자율주행을 위해 설계된 자이로스코프 IMU입니다. 산업용 3축 자이로스코프와 가속도 측정기로 장착되어 있습니다.강한 진동에도 안정적인 자세 데이터를 제공합니다.동적 자세 알고리즘을 가진 MEMS 관성 플랫폼을 기반으로, 그것은 실시간 기울기, 아지무트, 각 속도, 가속, 그리고 앞축 가속을 출력합니다.Z축 통합 계산 출력TL725D는 차세대 정밀농업 기계의 핵심 부품입니다.
★ 자세 각도와 아지무트 출력
★ 실시간 각률
★ 앞축 가속
★ 장수 및 안정성
★ 콤팩트, 가벼운, 고체 상태
★ DC 9~36V 공급
▶응용
★ 자동농업기계
★ 정밀 농업
★ 콤비너
★ 농부용 차량
|
|
매개 변수 |
|
|
3축 자세 |
아지무스 ±180°,롤 앵글±180°,피치각±90 |
|
|
대역폭 |
100Hz 이상 |
|
|
비선형 |
0FS의 0.1% |
|
|
3축 자이로스코프 |
지로 범위 |
250°/s |
|
각의 무작위 도보 계수 (알런) |
0.25°/sqrt ((h) |
|
|
편차 안정성 mg (10초) 부드럽다) |
8.5°/h |
|
|
3축 가속 |
범위 |
±4g |
|
결의 |
0.001g |
|
|
A정확성 |
1mg |
|
|
비아스 불안정성°/h (알런) |
00.05mg |
|
|
속도 무작위 도보 계수 (알런) |
0.015m/s/sqrt(h) |
|
|
편차 안정성°/h (평균 10초) |
0.15mg |
|
|
시작 시간 |
500ms |
|
|
입력 전압 |
+9~36V |
|
|
전류 |
35mA ((12V) |
|
|
작업 온도. |
-40 ~ +80°C |
|
|
저장 온도. |
-40 ~ +85°C |
|
|
진동 |
5g~10g |
|
|
충격 |
200g pk,2ms,1⁄2 시노 |
|
|
직업 생활 |
10년 |
|
|
출력 주파수 |
1Hz~200Hz 설정 가능 |
|
|
출력 신호 |
RS232 / RS485 / (선택) |
|
|
MTBF |
≥98000시간/시간 |
|
|
단열 저항 |
≥100MΩ |
|
|
충격 방지 |
100g@11ms/3 축 방향 (반 시누오이드) |
|
|
진동 방지 |
10gm/10∙1000Hz |
|
|
보호등급 |
IP67 |
|
|
케이블 |
표준 1m 4핀 보호선 |
|
|
무게 |
≤160g (1미터 포함) 케이블) |
|
● 생산 설비에 관한 참고
1각기 계측기의 설치면은 측정 대상면과 평행하게 유지되어야 하며 각기 계측기에 대한 역학 및 가속의 영향은 감소되어야 합니다.잘못된 설치로 측정 오류가 발생할 수 있습니다.,특히 1개의 '면'과 2개의 '선'에 주의를 기울여야 합니다.1)장착면과 측정면은 단단히 고정되어 평평하고 안정적이어야 합니다. 장착면이 불규칙하면 IMU 자이로 측정의 각도 오류가 발생할 수 있습니다.
2)각축은 측정축과 평행해야 하며 두 축은 각을 생성할 수 없습니다.
2사용 중에 제품을 격렬하게 흔들지 말고, 사용 중에 격렬한 진동을 피하고 진동 소스에서 멀리 떨어져 있어야합니다.제품 측정 정확성에 영향을 미치지 않도록;
3사용 중, 제품 측정 정확성에 영향을 미치지 않도록 빠른 가속, 갑작스러운 정지 및 급격한 회전과 같은 300°/s 이상의 각속도의 움직임을 피하십시오.
