제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE, ISO
모델 번호: HCA796L
지불과 운송 용어
최소 주문 수량: 1
가격: $285.00/Pieces >=1 Pieces
포장 세부 사항: 스펀지 내부, 100 PC / 카튼과 1 PC / 상자
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000개 부분 / 부분마다 달
방법 범위: |
＜ ± 15/± 90 ° |
방법 주축: |
XY축 |
결의: |
0.001' |
Long term stability: |
<0.01° |
전원 켬 시간: |
0.5S |
응답 시간: |
0.02초 |
출력 신호: |
RS485 |
전원 공급: |
6 ~ 15V |
방법 범위: |
＜ ± 15/± 90 ° |
방법 주축: |
XY축 |
결의: |
0.001' |
Long term stability: |
<0.01° |
전원 켬 시간: |
0.5S |
응답 시간: |
0.02초 |
출력 신호: |
RS485 |
전원 공급: |
6 ~ 15V |

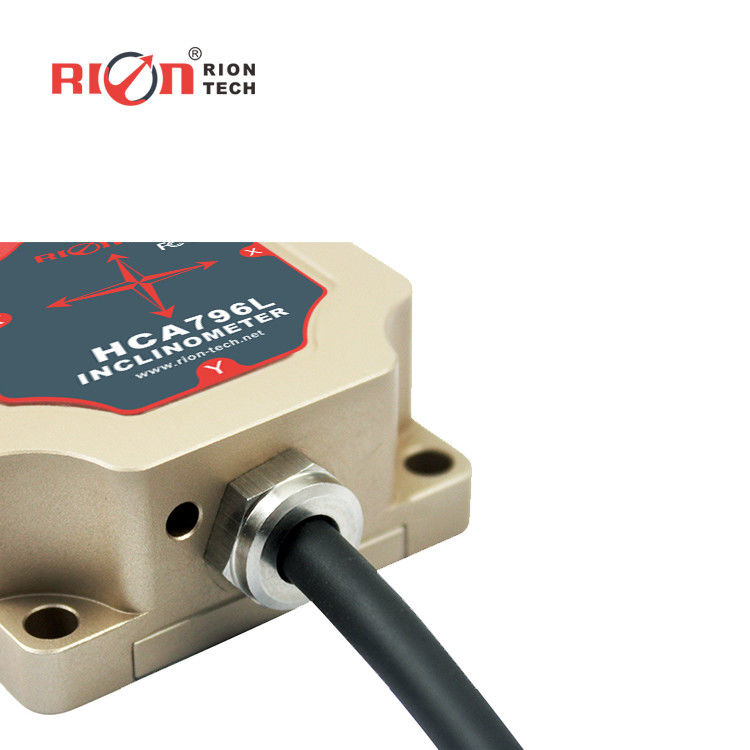

HCA796L-T 낮은 전력 소비 INCLINOMETER IP67 해상도 0.001°
▶일반 설명
HCA796L는 작은 부피의 고 정밀 쌍 축 기울기 측정기입니다개발R로ION산업 현장 제어 기술. 그것은 기초 pit 기울기 측정, 모니터링, 브릿지 검사와 같은 산업 공학 산업에서 전문적으로 사용됩니다. 강한 안정성,높은 정확성훌륭합니다. 온도 변동 성능, 장기 안정성은 0.01도 미만입니다.센서의 롤 각과 피치 각은 5 순위 필터링 알고리즘과 3 축 중력의 복합 계산을 통해 해결할 수 있습니다.각 제품마다테드the error of the three-axis cross axis through a multi-sided turntable inside the factory to ensure that the product has the smallest influence between the measuring axes when the product is in a large range이 제품은 RS485 인터페이스를 내장하고 있으며 인터페이스는 보호 회로 485 버스에 영향을 미치지 않도록 보장합니다. 전원 공급은 또한 다단계 전압 조절 및 과압 및 과류 보호 회로를 사용합니다.이 제품은 실제 산업용 제품이며 안정적인 성능과 좋은 확장성을 가지고 있습니다.다양한 가혹한 산업 제어 환경에 적합합니다.
▶특징
★이중 축측정원t
★조치e범위 ±90°
★크기: 56×46×20.5mm
★해상도 0.001°
★DC6~15V 광전압 입력
★IP67 보호 수준
★직접 리드 인터페이스
★높은 진동 저항> 100g
★ 넓은 온도 작동 -40~+85°C
▶적용
★기초 덩어리 기울기 감지
★철도 기관차 모니터링
★석유 굴착 장비 검사
★다리 기둥 모니터링
★지하 굴착장 정지 검사
★방패 자크의 적용
★잠수각에 기초한 방향 측정
★지질 장비 기울기 모니터링
★각종 건설 기계의 기울기 각도 측정
▶스펙
|
|
조건 |
|
|
매개 변수 |
|
UNIT |
|||
|
조치e 범위 |
|
<±15 |
<±90 |
° |
|
||||
|
조치e 축 |
|
X Y |
X Y |
Aᄋ |
|
||||
|
결의 |
|
0.001 |
0.001 |
° |
|
||||
|
조치e 정확성 |
@25°C |
0.01 |
0.03 |
°(RMS) |
|
||||
|
장기적 안정성 |
|
<0.01 |
<0.01 |
° |
|
||||
|
0 온도.계수 |
-40∙85°C |
0.0008 |
0.0008 |
°/°C |
|
||||
|
감수성 템프. 계수 |
-40∙85°C |
≤0.01 |
≤0.01 |
%/°C |
|
||||
|
시간에 대한 힘 |
0.5s |
|
|||||||
|
반응 시간 |
0.02s |
|
|||||||
|
응답 빈도 |
>20HZ |
|
|||||||
|
출력 신호 |
RS485 |
|
|||||||
|
통신 프로토콜 |
MODBUS RTU 프로토콜 |
|
|||||||
|
EMC |
에 따르면EN61000 그리고GBT17626 |
|
|||||||
|
MTBF |
≥98000 시간/시간 |
|
|||||||
|
단열 저항 |
≥100MΩ |
|
|||||||
|
충격 방지 |
100g@11ms,3 축 방향 (반 시누오이드) |
|
|||||||
|
진동 방지 |
10gm,10∙1000Hz |
|
|||||||
|
P회전등급 |
IP67 |
|
|||||||
|
케이블 |
표준 구성:1m 길이, 마모 저항, 오일 proof,넓은 온도, 보호 케이블 4*0.4mm2 |
|
|||||||
|
무게 |
≤ 150g (1m 케이블 포함) |
|
|||||||
▶ 측정 방향
설비제품의 바닥이 측정 표면과 평행하다는 것을 보장해야 합니다.,이 제품은 수평 또는 수직에 장착 할 수 있습니다. 설치를 위해 다음 스키마를 참조하십시오.
▶ 생산 설비에 관한 참고
기울기 센서를 설치하는 올바른 방법을 따르십시오, 잘못된 설치가 발생할 수 있습니다 '표면', '선'에 대한 특별한 주의를 기울여 측정 오류::1)의센서 장착면과 측정면은 단단하고 부드럽게 고정되어야 하며, 장착면이 균일하지 않으면 센서가 각도 오류를 측정할 수 있습니다.
2)센서 축과 측정 축은 평행해야 두 축이 가능한 한 각을 생성하지 않습니다.
▶통신 프로토콜
1프로토콜 타입: MODBUS 프로토콜
통신 형식: 형식: 1개의 시작 비트, 8개의 데이터 비트, 패리티 비트 없이, 1개의 정지 비트; 기본 바드 속도는 9600입니다.
프레임 형식:
