제품 상세정보
원래 장소: 중국
브랜드 이름: Rion
인증: CE, ISO
모델 번호: SCA128T
지불과 운송 용어
최소 주문 수량: 1
가격: US$95-110.00
포장 세부 사항: 스펀지와 통
배달 시간: 5-10 일로 일합니다
공급 능력: 달 당 5000 PC
Measuring Range: |
±1~±180° optional |
Accuracy: |
0.03° |
Wide voltage input: |
9~36V |
Output current: |
4~20mA |
Wide temperature working: |
-40~+85℃ |
Highly anti-vibration performance: |
>2000g |
Measuring Range: |
±1~±180° optional |
Accuracy: |
0.03° |
Wide voltage input: |
9~36V |
Output current: |
4~20mA |
Wide temperature working: |
-40~+85℃ |
Highly anti-vibration performance: |
>2000g |

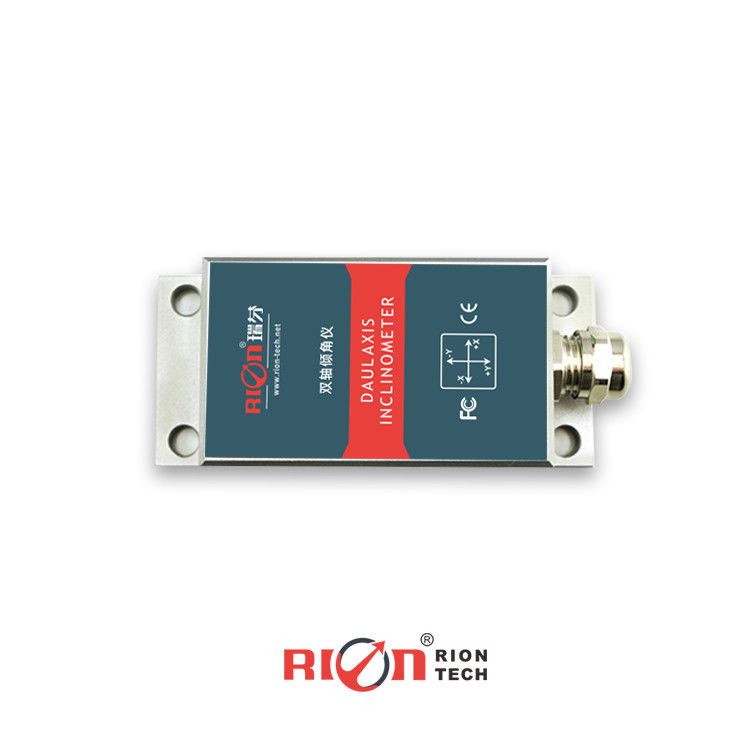

SCA128T 단축/두축 고정도 기울기 측정기 장거리 전송 각
▶ 소개
SCA118T/SCA128T는 표준 산업 출력형 단일/두 축 기울기계로 표준 출력 전류는 4~20mA로 최대 2000m까지 장거리 전송이 가능하다.출력 신호는 강력한 반 간섭을 가지고 있으며 혹독한 환경에서 작동하는 건설 기계 장비에 전문적으로 적용됩니다.이 제품은 최신 MEMS 센서 생산 공정을 사용하여 생산되며 온도 오류와 비선형 오류가 정확하게 보상되고 수정됩니다.작은 범위에서 가장 높은 정확도는 0에 도달 할 수 있습니다0.02 ° (더 자세한 정확도 지표는 제품 성능 표를 참조하십시오), 높은 정확도, 작은 크기, 높은 포장 기술, 충격과 진동에 잘 견딜 수 있습니다.이 제품은 내장된 반 RF 및 반 전자기 간섭 회로, 특히 지하 트렌치리스 기계 및 다른 가혹한 산업 환경에 적합합니다. 시장에서 일반적인 제품보다 더 나은 기술적 매개 변수 외에도,이 제품은 또한 고급 애플리케이션 수준의 MCU와 같은 다양한 조치를 사용합니다., 3단계 PCB 보드, 수입 케이블, 대온 보호 금속 껍질 제품 신뢰성 및 안정성을 향상시키기 위해. 산업용 품질.
▶ 주요 특징
★ 단축/동축 기울기계 ★ 측정 범위:±1~±180° 선택
★ 정확도: 0.03° ★ 넓은 전압 입력: 9~36V
★ 출력 전류 4~20mA ★ 넓은 작업 온도: -40~+85°C
★ IP67 보호 클래스 ★ 높은 진동 방지 성능 > 2000g
★ 해상도: 0.01° ★ 크기: L94×W40×H26mm
▶ 응용 프로그램
★ 건설 차량의 평면화 ★ 다리와 다디안의 모니터링
★ 높은 고도 플랫폼의 안전 보호 ★ 의료 장비 각도 제어
★ 지하 드릴링 리그 자세 내비게이션 ★ 방패 파이프 자킹 응용 프로그램
★ 기울기 기반의 방향 측정 ★ 지질 장비의 기울기 모니터링
★ 광산 기계 및 석유 굴착 장비 ★ 장비 레벨 제어
▶ 변수 들
| SCA118/SCA128T | 조건 | 매개 변수 | UNIT | |||||
| 측정 범위 | ±10 | ±30 | ±60 | ±90 | ±180 | ° | ||
| 측정 축 | X / X Y | X / X Y | X / X Y | X / X Y | X | 축 | ||
| 0 출력 | 0° 출력 | 12 | 12 | 12 | 12 | 12 | mA | |
| 결의 | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ° | ||
| 측정 정확성 | @25°C | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | ° | |
| 장기적인 안정성 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ° | ||
| 제로 온도 계수 | -40°C~85°C | ±0.006 | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/°C | |
| 감수성 온도 계수 | -40°C~85°C | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ppm/°C | |
| 전원 켜기 시작 시간 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| 반응 시간 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | s | ||
| 응답 빈도 | 20Hz | |||||||
| EMC | EN61000 및 GBT17626c에 따라 | |||||||
| MTBF | ≥50000시간/번 | |||||||
| 단열 저항 | ≥100 MΩ | |||||||
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) | |||||||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |||||||
| 보호등급 | IP67 | |||||||
| 케이블 | 표준 1미터 길이, 마모 저항, 기름 단독, 넓은 온도, 보호 케이블 4 * 0.4mm2 | |||||||
| 무게 | ≤220g (1미터 케이블 포함) | |||||||
▶ 전기적 매개 변수
| 매개 변수 | 조건 | 미니 | 전형적 | 맥스 | UNIT |
| 전원 공급 전압 | 표준 | 9 | 12,24 | 36 | V |
| 작동 전류 | 50 | mA | |||
| 출력 과부하 | 저항력 | 400 | 1000 | 오 | |
| 작업 온도 | -40 | +85 | °C | ||
| 온도를 저장해 | -40 | +85 | °C |
▶ 주문 정보
▶ 전기 연결
셸 패키지 배선 정의
|
라인 색상 기능 |
빨간색 | 검은색 | 흰색 | 녹색 |
|
Vcc9~36V 전원 공급 전력 양성 |
GND 전력 음 |
엑스 X 축 출력 전류 |
Y를 꺼내 Y축 출력 전류 |
▶ 설치 방향
설치 중에 센서 장착면은 측정 대상면과 평행하게 유지하며, 센서에 대한 역학 및 가속의 영향을 줄이십시오.이 제품은 수평 또는 수직으로 설치할 수 있습니다., 설치 방법에 대해서는 다음 도표를 참조하십시오.
이 성능 매개 변수는 참조로 ± 10°, ± 30°, ± 60°, ± 90° 시리즈만을 나열하고, 다른 측정 범위는 인접한 매개 변수를 참조하십시오.
