자동차 안전 시스템 MMEMS 자이로스코프 센서 동적 자세 알고리즘 관성 탐사 UAV
▶주요 특징
★ 상대 방향 각 출력
★ 강한 진동 저항
★ 가벼운 무게
★ 장수, 강한 안정성
★ 비용 효율성
★ 모든 고체 상태
★ 컴팩트하고 가벼운 디자인
★ RS232/RS485/TTL 출력 선택
★ DC9~36V 전원 공급
▶적용
★ AGV 트럭
★ 자동차 내비게이션
★ 3D 가상현실
★ 플랫폼 안정성
★ 자동차 안전 시스템
★ UAV / 로봇
★ 터크에 장착된 위성 안테나 장비
★ 산업 통제
▶일반 설명

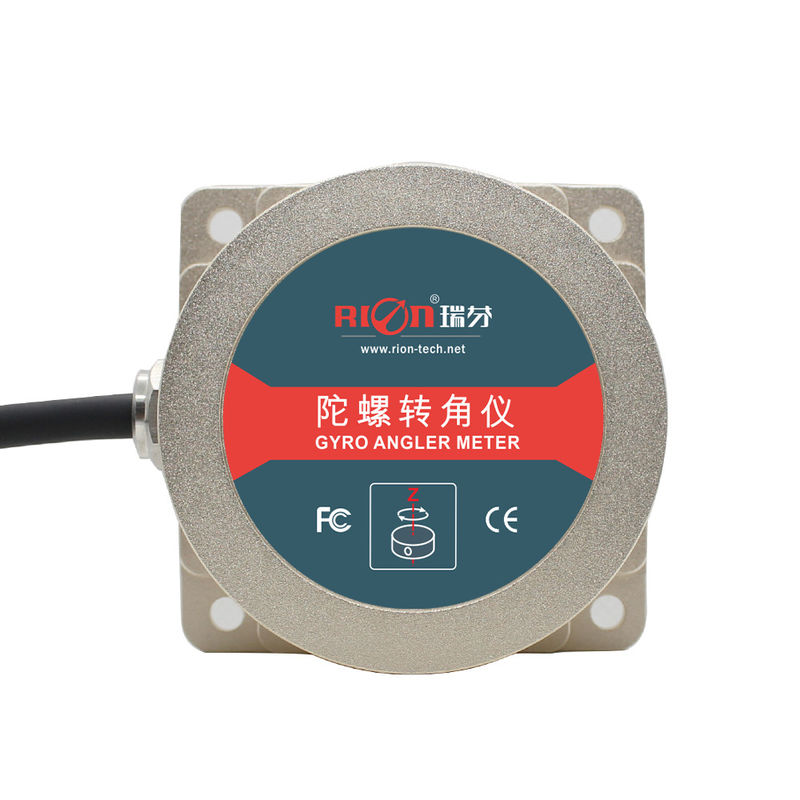

TL740D는 RION-TECH의 최신 MEMS 관성 측정 플랫폼에 기반한 수평 상대 방향 각 자이로 센서입니다.지로스코프의 각속도를 측정하는 동적 자세 알고리즘을 통해, 그것은 동시에 운반자의 상대적인 방향 각을 출력 할 수 있습니다. 제품 내성 통합 RION의 특허 관성 탐색 알고리즘, 자세 각 데이터 융합 모델을 통해,회전기 단시간 이동 문제를 가능한 한 해결할 수 있습니다..
이 제품은 로봇 자동차, AVG 차량 상대 방향 방향 방향, 자세 제어 및 UAV의 다른 관련 응용 프로그램에 특별히 사용됩니다.전통적인 로봇 차량 대신 자기 막대기 가이드 결함, 자석 스트립의 사이트 레이아웃에 필요 없습니다, 차세대 로봇 차량 자동 추적 및 운전에 필요한 탐색 구성 요소입니다.
▶스펙
 TL740D |
매개 변수 |
| 측정 범위 | 상대 방향 각 (±180°) |
| 획득 대역폭 | 100Hz 이상 |
| 결의 | 00.01° |
| 상대적 방향 정확성 | <0.1°/분 |
| 위치 정확성 | <2mm/m (각점 정확성으로 변환) |
| 비선형 | 0FS의 0.1% |
| 최대 각률 | 150°/s |
| 가속도계 범위 | ±4g |
| 더 빠른 결과 | 0.001g |
| 가속도 정밀도 | 5mg |
| 시작 시간 | 5s (정적) |
| 입력 전압 | DC9V~36V |
| 전류 | 60mA (12V) |
| 근무 기간 | -40 ~ +85°C |
| 저장 온도 | -40 ~ +85°C |
| 진동 | 5g~10g |
| 영향력 | 200g pk,2ms,1⁄2sine |
| 직업 생활 | 10년 |
| 출력율 | 5Hz / 15Hz / 25Hz / 50Hz / 100Hz 설정할 수 있습니다 |
| 출력 신호 | RS232 / RS485 / TTL (선택) |
| MTBF | ≥98000시간/시간 |
| 단열 저항 | ≥100 메고엄 |
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) |
| 진동 방지 | 10gms, 10 ∼ 1000Hz |
| 보호 | IP67 |
| 무게 | ≤150g (1미터 케이블 포함) |
