제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HDA437T
지불과 운송 용어
최소 주문 수량: 1
가격: $150.00/Pieces
포장 세부 사항: 통
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 5000/month
사용: |
각도 센서 |
이론: |
가속 |
출력: |
CAN2.0A/CAN2.0B |
브랜드: |
리온 |
전압 - 공급: |
DC24V |
작동 온도: |
-40C° ~ +85C ° |
장착형: |
스크루 |
결의안 (비트): |
0.01 |
보호 클래스: |
IP67 |
고해상도: |
0.01' |
대단히 제진 테이블 성능: |
>2000g |
제로 온도 계수: |
±0.01°/℃ |
감도 온도 계수: |
≤100PPM/C |
응답 시간: |
0.01S |
정적 정확도: |
± 0.05° |
사용: |
각도 센서 |
이론: |
가속 |
출력: |
CAN2.0A/CAN2.0B |
브랜드: |
리온 |
전압 - 공급: |
DC24V |
작동 온도: |
-40C° ~ +85C ° |
장착형: |
스크루 |
결의안 (비트): |
0.01 |
보호 클래스: |
IP67 |
고해상도: |
0.01' |
대단히 제진 테이블 성능: |
>2000g |
제로 온도 계수: |
±0.01°/℃ |
감도 온도 계수: |
≤100PPM/C |
응답 시간: |
0.01S |
정적 정확도: |
± 0.05° |

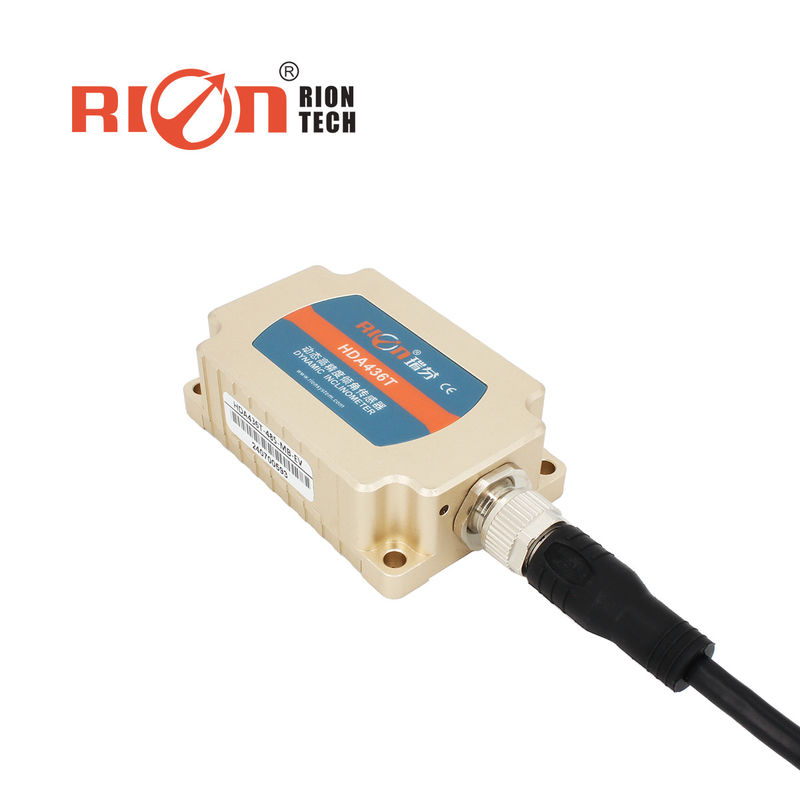

HDA437T 신세대 MEMS 동적 CANBUS 기울기 센서 산업 자동화 제어 및 자세 측정
★ 범위 (roll 각 ± 180°, pitch 각 ± 90°, azimuth 각 ± 180°)
★ 동적 정확도: ± 0.1°
★ DC 9~36V 넓은 전압 입력
★ 넓은 온도 작동 -40~+ 85 °C
★ 해상도 0.01°
★ CAN2.0A/CAN2.0B 출력 선택
★ 높은 진동 방지 성능> 2000g
★ IP67/IP67 보호 수준 선택
▶제품 설명
HDA436T/HDA437T는 RION 테크놀로지가 출시한 새로운 세대의 MEMS 동적 기울기 센서이다. 움직이는 운반기의 자세 매개 변수 (롤, 피치, 아지무트) 를 측정할 수 있다.그리고 운동 또는 진동 아래 기울기 각도를 측정하기에 적합합니다..
HDA436T는 고정밀의 가속과 자이로 센서를 내장하고 있으며, 운동 또는 진동 하에서 운반자의 실시간 움직임 데이터를 측정 할 수있는 Carman 필터 알고리즘을 통합합니다.이 제품은 듀얼 CAN (CAN2).0A / CAN2.0B) 모드, 매우 확장 가능.
이 제품은 비접촉 측정 원리를 채택하여 현재 자세와 기울기를 실시간으로 출력 할 수 있습니다.그것은 사용하기 쉽고 두 표면의 상대적 변화를 검색 할 필요가 없습니다.
내부적으로 통합된 고정도 AD 및 고정도 자이로 단위, 비선형, 정사각지 결합, 온도 변동 및 원심방향 가속을 실시간으로 보완하기 위해크게 이동 가속 장애로 인한 원심 분산 오류를 제거, 제품의 역학적 측정 정확도를 향상; 장기적인 복잡한 움직임에 적응
이 제품은 외부 전자기 간섭에 강한 저항력을 가진 동적이고 정적 이중 모드 측정 센서입니다.그것은 대용량 및 고강도 충격 및 진동 산업 환경의 모든 종류의 적합, 그리고 산업 자동화 제어 및 자세 측정에 이상적인 선택입니다.
▶ 사양
| HDA436T/HDA437T-C2/C3 |
조건 | 지수 | |
| 측정 범위 |
롤 ± 180°, 오차 ± 90°, 아지무트 ± 180° (전력 끄는 초기 값은 0°) |
||
| 측정 축 | X축 / Y축 / Z축 | ||
| 결의 | 00.01° | ||
| 정적 정확성 | @25°C | ± 0.05° | |
| 동적 정확성 | @25°C | ± 0.1° | |
|
자이로
|
범위 | - | ±250°/s |
| 0편향 안정성 (평균 10초) | - | 8.5°/h | |
| 제로 비아스 불안정성 (알런) | - | 4.5°/h | |
| 앵글 무작위 도보 계수 (알런) | - | 0.25°/sqrt ((h) | |
|
가속
|
범위 | - | ±8g |
| 편차 안정성 (평균 10s) | - | 00.02mg | |
| 비아스 불안정성 (알런) | - | 00.005mg | |
| 속도 무작위 걷기 계수 (알런) | - | 0.005m/s/sqrt(h) | |
| 0점 온도 계수 | -40°C~85°C | ±0.01°/°C | |
| 감수성 온도 계수 | -40°C~85°C | ≤ 100ppm/°C | |
| 전원 켜기 시작 시간 | 1S | ||
| 반응 시간 | 0.01S | ||
| 출력 신호 | CAN2.0A/CAN2.0B | ||
| 전자기 호환성 | EN61000 및 GBT17626에 따라 | ||
| MTBF | ≥ 98000시간/시간 | ||
| 단열 저항 | ≥100 메고엄 | ||
| 충격 저항 | 100g @ 11ms, 3 축 방향 (반 시누오이드) | ||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | ||
| 방수 수준 |
표준 구성: IP67 선택적 구성: IP68 또는 IP68 반독식 케이블 |
||
| 케이블 | 배선 없이 표준, 선택적으로 2m M12 항공 플러그와 PVC 비보호 케이블 | ||
| 무게 | 단일 커넥터 ≤165g / 이중 커넥터 ≤180g (케이블 없이) | ||
▶ 전기적 매개 변수
| 매개 변수 |
조건 | 미니 | TYP | 맥스 | UNIT | |
| 공급 전압 | 표준 | 9 | 12 | 24 | 36 | V |
| 작동 전류 | 부하 없이 | 60mA (12V) | mA | |||
| 작동 온도 | -40 | +85 | °C | |||
| 저장 온도 | -40 | +85 | °C | |||
|
|
