▶ 특징
▶ 응용 프로그램
▶ 소개

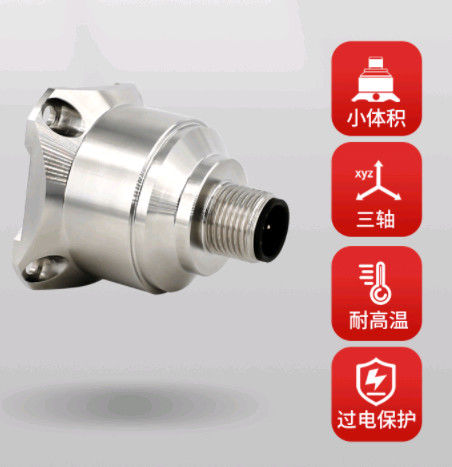

AKS392 삼축 가속도계는 Rion Technology가 독립적으로 개발하고 생산한 제품입니다.
특히 건물 모니터링 산업에서 사용됩니다.
제품, 제품은 더 작은 범위를 사용합니다.
제품. 디지털 인터페이스 출력이 채택됩니다, RS232/485/TTL는 선택적입니다, 다른 주소 코드가 될 수 있습니다
그리고 여러 센서가 긴 거리를 위해 연속으로 연결되어 있습니다.
측정 및 데이터 분석
사양
| AKS392 | 매개 변수 | UNIT |
 범위 |
±2 | g |
| 비아스 캘리브레이션 | < 1 | mg |
| 측정 축 | X,Y,Z | 축 |
| 전원 켜고 끄는 반복성 | <2 | mg ((max) |
| 편향 온도 계수 | 0.15 | %/°C (보통) |
| 해상도/약수 (@ 1Hz) | < 1 | mg ((max) |
| 비선형성 | <0.5 | % FS (max) |
| 대역폭 (3DB) | 80 | Hz |
| 가로축 민감도 | 1 | % |
| 가로 진동 민감도 비율 | 1 | % |
| 소음 밀도 | 21 | μg/√Hz |
| 공명 주파수 | 2.4 | kHz |
| 출력율 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | |
| 출력 인터페이스 | RS232/RS485/TTL | |
| 조약 | RION 68 프로토콜 및 MODBUS RTU 프로토콜 | |
| 입력 (VDD_VSS) | 9~36 VDC | |
| 가동 전류 소비 | < 60mA @ 12 VDC | |
| 커넥터 | 산업 표준 M12 커넥터 | |
| 무게 | 제품 순중량: 82g, 자기 기반: 48g, L형 어댑터 판 20g | |
| 크기 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*6mm L 모양의 어댑터 판 크기: 36*44*15mm |
|
▶ 진동 매개 변수 인덱스
제품의 진동 주파수, 속도 및 이동은 데이터 분석에서 파생되며, 주파수는 현재 물체의 진동 주파수의 주 주파수입니다.속도는 최대 진동 속도입니다., 이동은 물체 진동의 최대 진폭 값입니다. 물체 진동의 불규칙성 때문에 데이터는 참조만 사용됩니다.
| 인덱스 | 가치 | UNIT |
| 가속 | 2,4,8,10,20,40 | g |
| 속도 | 진동 속도 | m/s |
| 광장 | 진동 진폭 값 | m |
| 빈도 | 0~80 | Hz |
| 주파수 해상도 | 0.2 | Hz |
