제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: ISO
모델 번호: TL720D-CAN2.0A/B.
문서: TL720D CANBUS IMU DYNAMIC A...OR.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $65/Pieces >=1 Pieces
포장 세부 사항: 카튼
배달 시간: 샘플을 위한 7 일
지불 조건: T/T, PayPal
공급 능력: 5000개/월
제목 측정 축: |
Z 축 제목 각도 (± 180) ° |
위치 정확도: |
<2mm/m (각도 변환에 따른) |
대역폭: |
>100Hz |
방출 속도: |
1Hz ~ 100Hz가 설정 될 수 있습니다 |
출력 신호: |
CAN2.0A / CAN2.0B (선택 사항) |
제진 테이블: |
10Grms / 10 ~ 1000Hz |
보호 등급: |
IP67 |
무게: |
135g 이하(1m 표준 케이블 포함) |
제목 측정 축: |
Z 축 제목 각도 (± 180) ° |
위치 정확도: |
<2mm/m (각도 변환에 따른) |
대역폭: |
>100Hz |
방출 속도: |
1Hz ~ 100Hz가 설정 될 수 있습니다 |
출력 신호: |
CAN2.0A / CAN2.0B (선택 사항) |
제진 테이블: |
10Grms / 10 ~ 1000Hz |
보호 등급: |
IP67 |
무게: |
135g 이하(1m 표준 케이블 포함) |

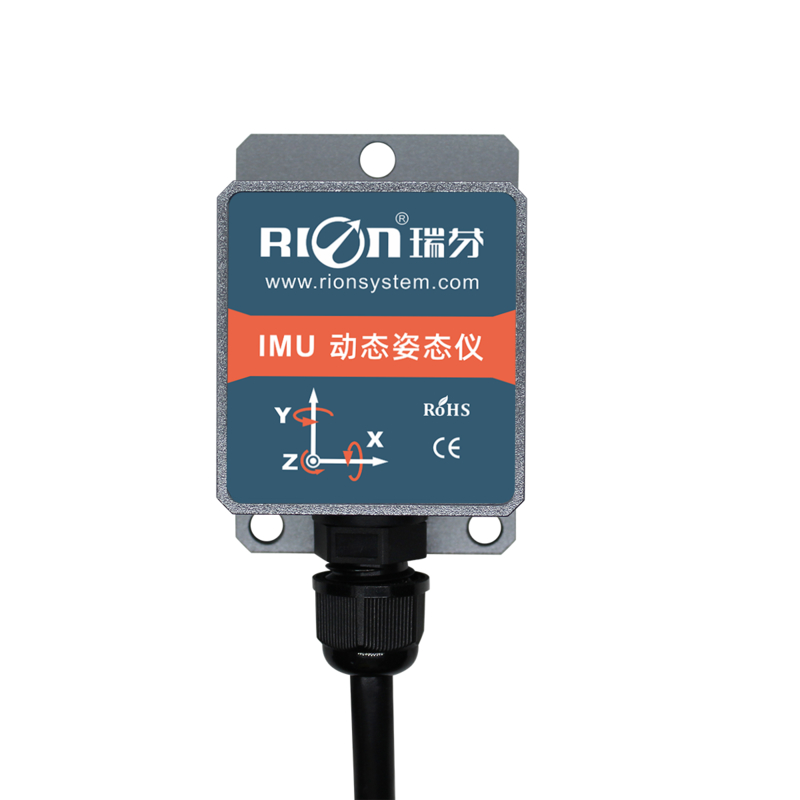

TL720D-CAN2.0A/B 산업 및 농업용 콤팩트 고정밀 자이로스코프
▶주요 특징
★ 실시간 아지무트 출력
★ 강한 진동 저항
★ 컴팩트하고 가벼운
★ 장수 및 높은 안정성
★ 넓은 전압 입력 (DC 936V)
★ 비용 효율적 설계
★ CAN2.0A/CAN2.0B 선택 사항
★ 완전 고체 구조
▶적용
★ 자동농업기계
★ 정밀농업
★ 포크리프트 트럭 & 컬티베이터
★ AGV 및 산업용 차량
▶일반 설명
TL720D는 최신 MEMS 관성 측정 플랫폼을 기반으로 만들어진 고정도 자이로스코프입니다. 자이로스코프의 각도 속도와 앞으로 축 가속도에 동적 자세 알고리즘을 적용함으로써,실시간 수평 아지무트 출력을 제공합니다.통합된 관성 내비게이션과 멀티 모델 데이터 퓨전으로 단기 회전 변동을 효과적으로 최소화합니다. 자동화된 농업 기계, AGV 및 포크 픽에 설계되었습니다.항법 정확성 및 효율성을 향상시킵니다., 다음 세대의 정밀 농업과 산업 자동화에 필수적인 구성 요소가 됩니다.
|
|
매개 변수 |
|
|
방향 측정 축 |
Z 축 방향 각도(±180)° |
|
|
대역폭 |
100Hz 이상 |
|
|
위치 정확성 |
<2mm/m (각 변환에 따라) |
|
|
비선형 |
0FS의 0.1% |
|
|
가속계 |
가속도계 범위 |
±4g |
|
가속 해상도 |
0.001g |
|
|
가속 정확도 |
5mg |
|
|
비아스 불안정성 (알런) |
0.05mg |
|
|
속도 무작위 걷기 계수 (알런) |
0.015m/s/sqrt(h) |
|
|
편차 안정성 (평균 10초) |
0.15mg |
|
|
자이로 |
최대 지로 범위 |
±250°/s |
|
앵글 무작위 도보 계수 (알런) |
0.30°/sqrt(h) |
|
|
편향성 안정성 (10초 부드럽다) |
10°/h |
|
|
시작 시간 |
AGV 적용: 5 ~ 6s |
|
|
AGM 적용: 1.5s |
||
|
입력 전압 |
9~36VDC / 5VDC(선택적) |
|
|
작업 c임대료 |
30mA ((12V) |
|
|
작업 온도 |
-40°C ~ +80°C |
|
|
저장 온도 |
-40°C ~ +85°C |
|
|
진동 |
5g~10g |
|
|
영향력 |
200g pk,2ms,1⁄2 시노 |
|
|
직업 생활 |
10 몇 년 |
|
|
출력비율 |
1Hz~100Hz 설정할 수 있습니다 |
|
|
출력 신호 |
CAN2.0A / CAN2.0B(선택적) |
|
|
MTBF |
≥98000시간 / 시간 |
|
|
단열 저항 |
≥100 MΩ |
|
|
충격 방지 |
100g@11ms / 3 축 방향 (반 시누오이드) |
|
|
진동 방지 |
10gm / 10~1000Hz |
|
|
보호등급 |
IP67 |
|
|
무게 |
≤135g (1미터 표준 케이블 포함) |
|
Q1. 포장 조건은 무엇입니까?
A: 일반적으로, 우리는 우리의 상품을 갈색 카튼에 포장합니다.
허가서를 받은 후 상품을 여러분의 브랜드 상자에 넣을 수 있습니다.
Q2. 지불 조건은 무엇입니까?
A: T / T 40% 보증금, 그리고 배달 전에 60%. 우리는 당신에게 제품과 패키지의 사진을 보여줄 것입니다.
잔액을 지불하기 전에
Q3. 배송 기간은?
A: EXW, FOB, CFR, CIF, DDU.
Q4. 배달시간은 어떻게 되나요?
A: 일반적으로 3 ~ 10 일 후에 귀하의 사전 지불을 수신합니다. 구체적인 배송 시간은 의존합니다.
상품과 주문량 및 재고에 대한 정보
Q5. 샘플에 따라 생산 할 수 있습니까?
A: 예, 우리는 당신의 샘플 또는 기술 도면으로 생산 할 수 있습니다. 우리는 곰팡이와 고정 장치를 만들 수 있습니다.
Q6. 샘플 정책은 어떤가요?
A: 우리는 준비 된 부품이 재고에있는 경우 샘플을 공급 할 수 있습니다. 그러나 고객은 샘플 비용을 지불해야합니다.
택배 비용
Q7. 배달 전 모든 상품을 테스트하나요?
A: 예, 우리는 배달 전에 100% 테스트
Q8: 당신은 우리의 사업을 어떻게 장기적이고 좋은 관계를 만들 수 있습니까?
A:1우리는 좋은 품질과 경쟁력있는 가격을 유지하여 고객이 이익을 보장합니다.
