제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE
모델 번호: AKF390
지불과 운송 용어
최소 주문 수량: 1
가격: 240
포장 세부 사항: 스펀지와 통
배달 시간: 샘플을 위한 7 일
지불 조건: T/T, L/C
공급 능력: 1000년 / 달
비선형성: |
<0> |
대역폭 (3DB): |
500Hz |
작업 온도: |
+85' Ｃ에 대한 -40' Ｃ |
보호: |
IP67 |
방법 범위: |
2~40g |
이론: |
MEMS |
진동 센서 축: |
X, Y, Z |
대역폭: |
100Hz ~ 1600Hz |
응답 주파수: |
0.04초 |
가속 범위: |
최대 범위 +/-40G |
일탈 보정: |
<1mg> |
측정 범위: |
±2g, ±4g, ±8g, ±16g |
비선형성: |
<0> |
대역폭 (3DB): |
500Hz |
작업 온도: |
+85' Ｃ에 대한 -40' Ｃ |
보호: |
IP67 |
방법 범위: |
2~40g |
이론: |
MEMS |
진동 센서 축: |
X, Y, Z |
대역폭: |
100Hz ~ 1600Hz |
응답 주파수: |
0.04초 |
가속 범위: |
최대 범위 +/-40G |
일탈 보정: |
<1mg> |
측정 범위: |
±2g, ±4g, ±8g, ±16g |

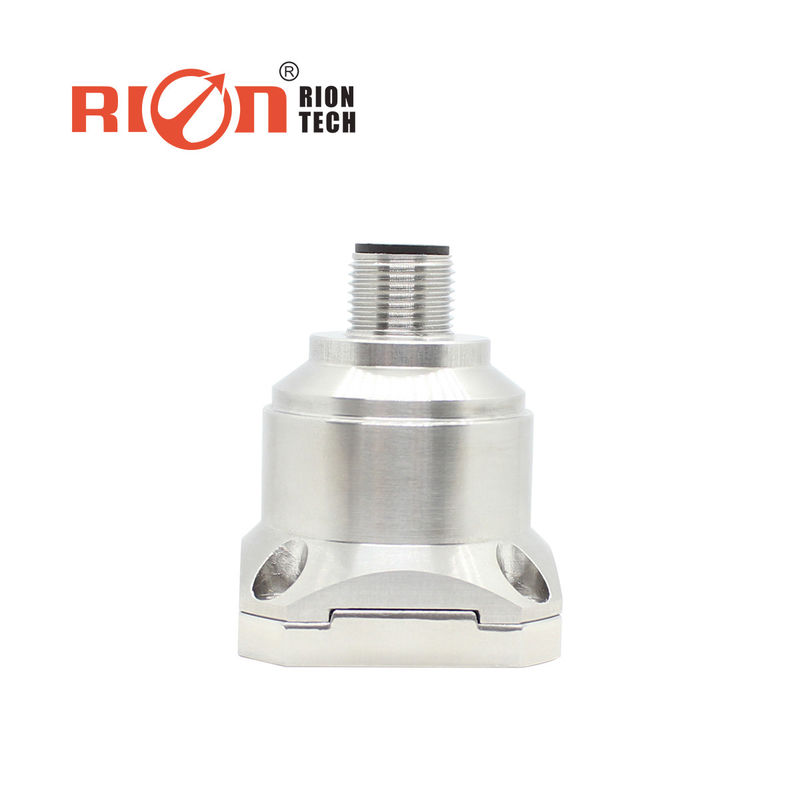

AKF390 낮은 주파수 진동 측정용 MEMS 기반 가속도계
▶ 응용 프로그램
★ 충돌 기록, 피로 모니터링 및 예측
★ 풍력 발전
★ 낮은 주파수 진동 및 자동 모니터링
★ 자동차
★ 대형 기계, 엔진
★ 의료 장비
★ 브릿지
★ 도로 롤러
| AKF390 (0-5V 출력) | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 오차 정렬 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 축 측정 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 켜고 끄는 전력 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 감수성 (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| 오차 온도 계수 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.5 | <0.8 | < 1 | < 1 | < 1 | % FS (max) |
| 주파수 반응 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 대역폭 (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 횡단축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 소음 밀도 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g 출력 2.5V | <0.01 | <0.01 | <0.01 | <0.008 | <0.008 | <0.008 | mV |
| 출력 전압 | 0~5V | ||||||
| 입력 (Vdd_Vss) | 9~36 VDC | ||||||
| 현재 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 보호등급 | IP67 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기지: 48g, L형 어댑터 판 20g | ||||||
| 차원 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*8.1mm L 모양의 어댑터 판 크기: 36*44*15mm |
||||||
