제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, FCC,ROHS , ISO
모델 번호: IMU400-STD4
지불과 운송 용어
최소 주문 수량: 100개
가격: US$29.50
포장 세부 사항: 안전성 스펀지와 통
배달 시간: 5 ~ 10일
지불 조건: 전신환 또는 페이팔
결의: |
0.01' |
크기: |
L20.4×W14.8×H4.1mm |
커플링 오류: |
≤3.5' |
껍질 재료: |
마그네슘 알루미늄 합금 양극화 |
방향 정확도: |
<1> |
작동 온도: |
+85' Ｃ에 대한 -40' Ｃ |
가속도계 임계값: |
1mg 이하 |
설치: |
4 M4 스크루 |
자이로스코프 커플링 오류: |
≤3.5' |
가속도계 정확도: |
1 마그네슘 |
충격 저항: |
1000G |
적용: |
해양 응용 |
무게: |
1 그램 |
방출 속도: |
5Hz/15Hz/25Hz/35Hz/50Hz/100Hz 설정 가능 |
대역폭: |
100HZ |
결의: |
0.01' |
크기: |
L20.4×W14.8×H4.1mm |
커플링 오류: |
≤3.5' |
껍질 재료: |
마그네슘 알루미늄 합금 양극화 |
방향 정확도: |
<1> |
작동 온도: |
+85' Ｃ에 대한 -40' Ｃ |
가속도계 임계값: |
1mg 이하 |
설치: |
4 M4 스크루 |
자이로스코프 커플링 오류: |
≤3.5' |
가속도계 정확도: |
1 마그네슘 |
충격 저항: |
1000G |
적용: |
해양 응용 |
무게: |
1 그램 |
방출 속도: |
5Hz/15Hz/25Hz/35Hz/50Hz/100Hz 설정 가능 |
대역폭: |
100HZ |

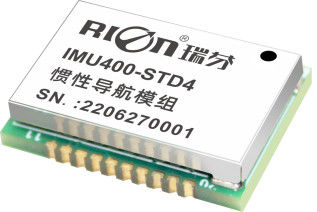

IMU400-STD4 자율주행 내비게이션 애플리케이션을 위한 전문 자이로스코프 IMU
▶일반 설명
IMU400-STD4는 자율주행 내비게이션 애플리케이션을 위한 전문적인 자이로스코프 IMU이며, 내장된 산업용 3축 자이로스코프와 3축 가속도계를 탑재했다.제품은 여전히 높은 진동 특성의 경우 부드러운 자세 데이터를 출력 할 수 있습니다.MEMS 관성 측정 플랫폼을 기반으로 개발, 동적 자세 알고리즘은 동적 기울기 각을 실시간으로 출력하기 위해 자이로스코프의 각율에 수행됩니다.수평 아지무트 각, 삼축 각속도, 삼축 가속도 및 물체의 앞축 가속도; 또한 Z축 단축 통합 출력 및 실시간 피드백 계산 출력,운반기의 앞 바퀴는 정확한 각도로 회전 할 수 있습니다.이 제품은 자동 운전 내비게이션, 정밀 작동, 효율성을 위해 특별히 사용됩니다.그것은 새로운 세대의 자동 정밀 탐색 및 운전 제어의 필수 구성 요소입니다..
▶ 주요 특징
★ 수평 아지무트 각과 자세 각 출력
★ 실시간 출력 각률
★ 가벼운 무게
★ 장수, 강한 안정성
★ 앞축 가속 출력
★ 모든 고체 상태
★ 컴팩트하고 가벼운 디자인
★ TTL 출력
★ 3.3VDC 전원 공급
▶ 적용
★ AGV 자동차
★ 살균 로봇
★ 정밀 농업 자율주행
▶스펙
| IMU400-STD4 |
매개 변수 | ||
| 삼축성 자세 | 아지무스 각도 ±180°, 롤 ±180°, 피치 ±90° | ||
| 운영용 대역폭 | 100Hz 이상 | ||
| 결의 | 00.01° | ||
| 비선형 | 0FS의 0.1% | ||
| 자이로 | 삼축 자이로 범위 | 250°/s | |
| 비아스 불안정성 (알런) | 4.5°/h | ||
| 앵글 무작위 도보 계수 (알런) | 0.25°/sqrt ((h) | ||
| 편차 안정성 (10s 평균 값) | 8.5°/h | ||
| 기로 편향 (Gyro bias) -10°C~+65°C | ±0.25°/s (RMS) | ||
| 가속계 | 범위 | ±4g / ±8g (선택) | |
| 결의 | 테스트 조건 @4g 범위 | 0.001g | |
| 정확성 | 1mg | ||
| 비아스 불안정성 (알런) | 00.05mg | ||
| 속도 무작위 걷기 계수 (알런) | 0.015m/s/sqrt(h) | ||
| 편차 안정성 (평균 10s 값) | 0.15mg | ||
| 시작 시간 | 500ms | ||
| 입력 전압 | DC3.3V ((리플<50mVpp) | ||
| 전류 | 70mA | ||
| 작동 온도 | -40 ~ +80°C | ||
| 저장 온도 | -40 ~ +85°C | ||
| 진동 | 5g~10g | ||
| 영향력 | 200g pk,2ms,1⁄2sine | ||
| 직업 생활 | 10년 | ||
| 출력율 | 5Hz,15Hz,25Hz,35Hz,50Hz,100Hz를 설정할 수 있습니다. | ||
| 출력 신호 | 3.3V-TTL | ||
| MTBF | ≥98000시간 | ||
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) | ||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | ||
| 무게 | ≤5g | ||
