제품 상세정보
원래 장소: 광둥, 중국
브랜드 이름: Rion
인증: CE
모델 번호: HDA436T-C2
지불과 운송 용어
최소 주문 수량: 1
가격: $105/Pieces 1-9 Pieces
포장 세부 사항: 상자
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환,페이팔
공급 능력: 5000/month
방법 주축: |
x 축 / Y 축 / Z 축 |
해결: |
0.01 ° |
동적 정확도(RMS): |
± 0.1° |
전원 켜기 시작 시간: |
1S |
출력 신호: |
RS485/RS232/TTL |
지로 범위: |
±250' /s |
충격 저항: |
100g @ 11ms, 3축 방향(반 사인파) |
제진 테이블: |
10grms、10~1000Hz |
방법 주축: |
x 축 / Y 축 / Z 축 |
해결: |
0.01 ° |
동적 정확도(RMS): |
± 0.1° |
전원 켜기 시작 시간: |
1S |
출력 신호: |
RS485/RS232/TTL |
지로 범위: |
±250' /s |
충격 저항: |
100g @ 11ms, 3축 방향(반 사인파) |
제진 테이블: |
10grms、10~1000Hz |

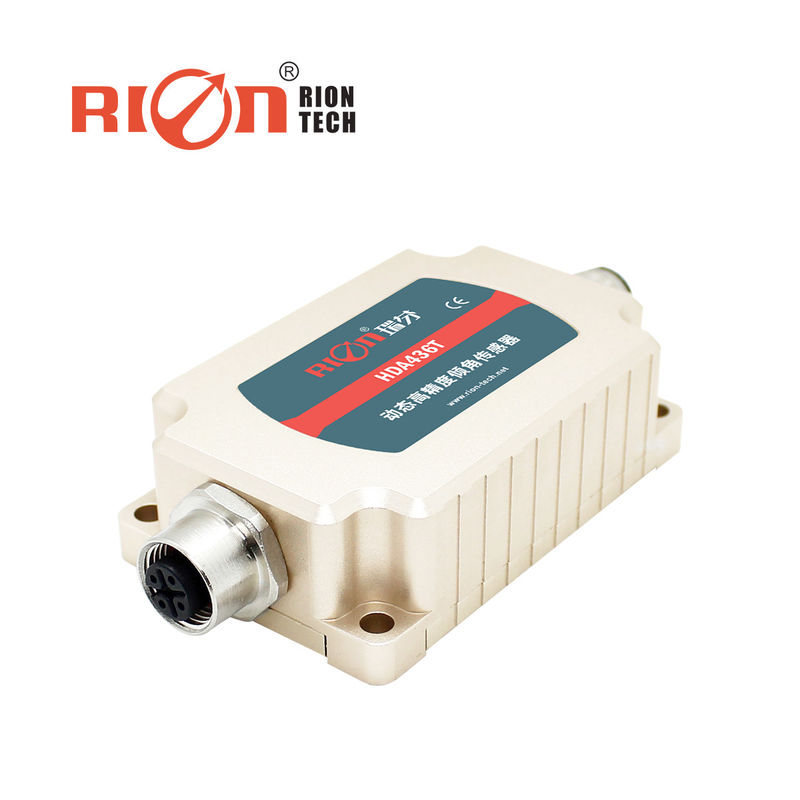

HDA436T 디지털 MEMS 동적 경사 센서, 동적 기계 기울기 각도 측정
▶ 주요 특징
★ 범위 (롤 각도 ±180°, 피치 각도 ±90°, 방위 각도 ±180°)
★ 동적 정확도: ± 0.1°
★ 정적 정확도: ± 0.05°
★ DC 9~6V 광대역 전압 입력
★ IP67/IP68 보호 등급 선택 사항
▶ 제품 응용
★ 고진동 충격 자갈 장비
★ 철도 기관차 모니터링
★ 실드 파이프 잭킹 응용
★ 지질 장비 기울기 모니터링
★ 지하 굴착 장치 자세 항법
★ 선박 항해 자세 측정
▶ 제품 설명
HDA436T/HDA437T는 RION Technology에서 출시한 차세대 디지털 MEMS 동적 경사 센서입니다. 움직이는 운반체의 자세 매개변수(롤, 피치, 방위)를 정확하게 측정하여 움직임이나 진동 중 기울기 각도 측정에 적합합니다. HDA436T는 고정밀 가속도계와 자이로 센서를 장착하고 칼만 필터 알고리즘과 통합하여 동적 조건에서 실시간 움직임 데이터 측정을 제공합니다. RS485, RS232, TTL을 포함한 선택 가능한 신호 출력 모드를 제공하여 강력한 확장성을 보장합니다.
이 제품은 비접촉 측정 원리로 작동하며, 표면 간의 상대적 변화를 추적할 필요 없이 현재 자세와 경사를 실시간으로 출력합니다. 내부적으로 고정밀 AD 컨버터와 자이로 장치를 통합하여 비선형성, 직교 커플링, 온도 드리프트 및 원심 가속도를 실시간으로 보상합니다. 이를 통해 움직임 가속도 간섭으로 인한 원심 오차를 크게 최소화하여 동적 측정 정확도를 향상시킵니다.
이 센서는 외부 전자기 간섭에 강한 이중 모드 측정 기능(동적 및 정적)을 갖춘 견고한 설계를 특징으로 합니다. 대규모 작업 및 고강도 충격 및 진동 환경에서의 산업 자동화 제어 및 정밀 자세 측정에 이상적입니다.
▶사양
| HDA436T | 조건 | 인덱스 | |
| 측정 범위 | - |
롤 ±180°, 피치 ±90°, 방위 ±180° (전원 차단 시 초기값은 0°) |
|
| 측정 축 | - | X축 / Y축 / Z축 | |
| 해상도 | - | 0.01° | |
| 정적 정확도 | @25℃ | ± 0.05° | |
| 동적 정확도(RMS) | @25℃ | ± 0.1° | |
| 자이로 | 범위 | - | ±250°/s |
| 영점 바이어스 안정성(10초 평균) | - | 8.5°/h | |
| 영점 바이어스 불안정성(Allan) | - | 4.5°/h | |
| 각도 랜덤 워크 계수(Allan) | - | 0.25°/sqrt(h) | |
| 가속도 | 범위 | - | ±8g |
| 바이어스 안정성(10초 평균) | - | 0.02mg | |
| 바이어스 불안정성(Allan) | - | 0.005mg | |
| 속도 랜덤 워크 계수(Allan) | - | 0.005m/s/sqrt(h) | |
| 영점 온도 계수 | -40～85℃ | ±0.01°/℃ | |
| 감도 온도 계수 | -40～85℃ | ≤100ppm/℃ | |
|
전원 켜짐 시작 시간 |
1S | ||
| 응답 시간 | 0.01S | ||
| 출력 신호 |
RS485/RS232/TTL |
||
| 전자파 적합성 | EN61000 및 GBT17626에 따름 | ||
| MTBF | ≥ 98000 시간 / 시간 | ||
| 절연 저항 | ≥100 메가옴 | ||
| 충격 저항 | 100g @ 11ms, 3축 방향 (반 사인파) | ||
| 내진동 | 10grms, 10～1000Hz | ||
| 방수 등급 |
표준 구성: IP67 선택 구성: IP68 또는 부식 방지 케이블 포함 IP68 |
||
| 케이블 | 표준 배선 없음, 선택 사항 2m M12 항공 플러그 및 PVC 비차폐 케이블 | ||
| 무게 |
≤165g (케이블 제외) |
||
