제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, FCC, ROHS
Model Number: DDM365
지불과 운송 용어
Minimum Order Quantity: 1
가격: $129.00
포장 세부 사항: 21*21*7cm
배달 시간: 5 ~ 10일
Payment Terms: T/T,Paypal
Supply Ability: 10000 pcs /month
▶제품 소개

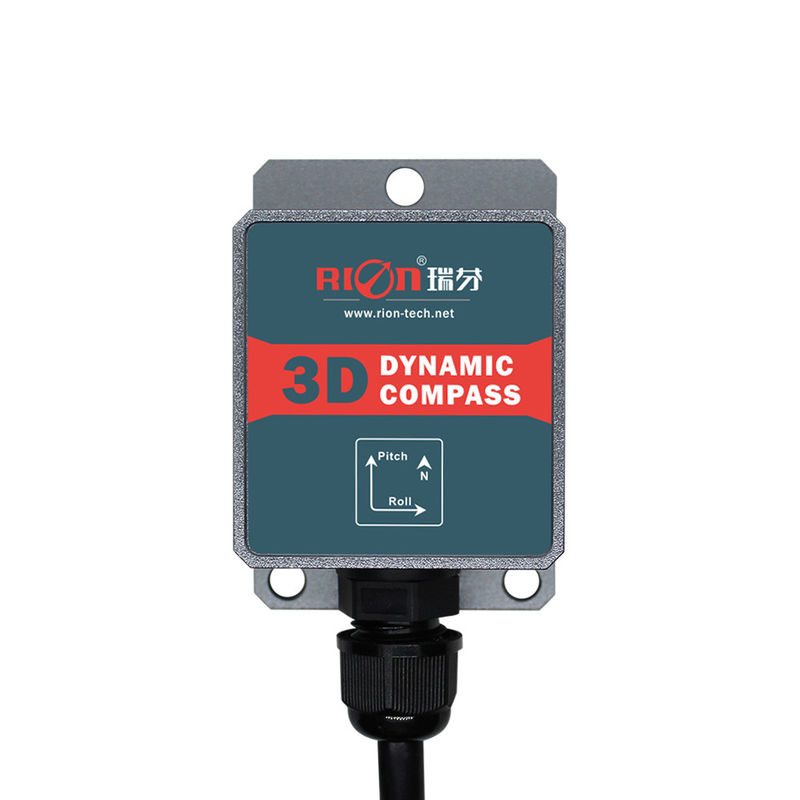

DDM365B는 3차원 동적 전자 나침반으로, 3축 자세 각도, 3축 가속계, 3축 회전경,그리고 3축 자기 인덕션 기술가이로스코프의 높은 동적 각 특성과 가속도 측정기의 고 안정성복잡한 자세 변화를 따르는 피치 각과 롤 각은 동적 관성 내비게이션 알고리즘으로 얻습니다.지자기 아지무트는 단단한 자기와 부드러운 자기 정정 알고리즘을 채택합니다.그래서 나침반은 또한 자기장의 영향을 제거 할 수 있습니다중앙 처리 장치의 실시간 방향 계산을 통해, 그리고 동적 피치 각과 롤 각을 사용하여 넓은 범위에서 자기 아지무트의 동적 방향 보상,나침반은 최대 ±85°의 기울기 각도에서도 고정도 방향 데이터를 제공할 수 있습니다. 전자 나침반에는 높은 DSP 컴퓨팅 프로세서가 통합되어 있으며 출력 모드는 다양합니다.그 중 표준 인터페이스에는 RS232/RS485/TTL 및 다른 인터페이스가 포함됩니다., 그리고 다른 통신 인터페이스의 사용자 정의를 받아 들일 수 있습니다.
DDM365B 작은 크기, 낮은 전력 소비, 많은 높은 지진 저항, 해상 선박, 안테나 스타 검색 등과 같은 매우 혹독한 환경에 적용 될 수 있습니다.그리고 오늘날의 다양한 고정도 측정 통합 제어 시스템에 더 적합합니다..
▶ 주요 특징:
★ 방향 정확도: 1°
★ 기울기 측정 범위: 기울기 ±85°, 굴림 각도 ±180°
★ 기울기 해상도: 0.1°
★ 기울기 정적 정확도: 0.2°, 동적 정확도 0.5°
★ 넓은 온도 범위: -40°C~85°C
★ 크기: L55 × W37 × H24mm
★ 하드 마그네틱, 소프트 마그네틱 및 기울기 보상과 함께 표준 RS232 / 출력 인터페이스
★ DC 5V 전원 공급
★ IP67 방수 등급
▶A사용
★ N오티컬n항공m적용
★GPSi통합n항공
★a텐나s에르보c통제
★ 난적외선i마가르
★난아세르r애프인더
★mapreplotter
★ ROV 항해
★ 해양학 가이드
★특별기회 로봇
|
|
||
|
나침반 방향 매개 변수 |
방향 정확성 |
1° |
|
결의 |
0.1° |
|
|
피치 측정 범위 |
±90° |
|
|
롤 측정 범위 |
±180° |
|
|
기울기 기울기 정확도 |
정적0.2° |
|
|
동적0.5° |
||
|
결의 |
0.1° |
|
|
기울기 각 보상 |
롤±180° |
|
|
피치<85° |
||
|
삼축 자기장 |
측정 범위 |
±800uT |
|
캘리브레이션 |
강철 등급 |
네 |
|
부드러운 철분 등정 |
네 |
|
|
자기 간섭 측정 방법 |
수평으로 한 번 돌라( 2차원 캘리브레이션) |
|
|
인터페이스 특성 |
시작 지연 |
<50ms |
|
출력율 |
5~100Hz설정할 수 있습니다) |
|
|
보드율 |
4800 에115200바드 |
|
|
출력 형식 |
바이너리 고성능 프로토콜 |
|
|
전원 공급 |
전압 |
(기본값)DC+5V |
|
(개인 맞춤))DC9∙36V |
||
|
전류(MAX) |
45mA |
|
|
이상 모드 |
35mA |
|
|
잠자리 모드 |
TBD |
|
|
환경 |
작동 온도 |
-40°C+85°C |
|
보관 온도 |
-40°C+85°C |
|
|
진동 저항 |
2500g |
|
|
EMC |
따라EN61000와GBT17626 |
|
|
MTBF |
≥ 98000 시간/시간 |
|
|
단열 저항력 |
≥100메고 |
|
|
충격 저항 |
100g@11ms,3 축 방향 (반 시누오이드) |
|
|
진동 방지 |
10gms, 10 ∼ 1000Hz |
|
|
차원 |
L55×W37×H24mm |
|
|
무게 |
≤135g (( 그 중1m 케이블) |
|
