제품 상세정보
원래 장소: 광둥, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: HDA436VL-232
지불과 운송 용어
최소 주문 수량: 1개
가격: $70.00/Pieces
포장 세부 사항: 캔버스
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 5000/month
방법 주축: |
x 축 / Y 축 / Z 축 |
공급 전압: |
9~36v |
작동 온도: |
-40C° ~ +85C ° |
출력 신호: |
RS485/RS232/TTL |
전원 켜기 시작 시간: |
≤3.5초 |
응답 시간: |
0.01S |
MTBF: |
≥ 98000시간/시간 |
절연 저항: |
≥100메가옴 |
방법 주축: |
x 축 / Y 축 / Z 축 |
공급 전압: |
9~36v |
작동 온도: |
-40C° ~ +85C ° |
출력 신호: |
RS485/RS232/TTL |
전원 켜기 시작 시간: |
≤3.5초 |
응답 시간: |
0.01S |
MTBF: |
≥ 98000시간/시간 |
절연 저항: |
≥100메가옴 |

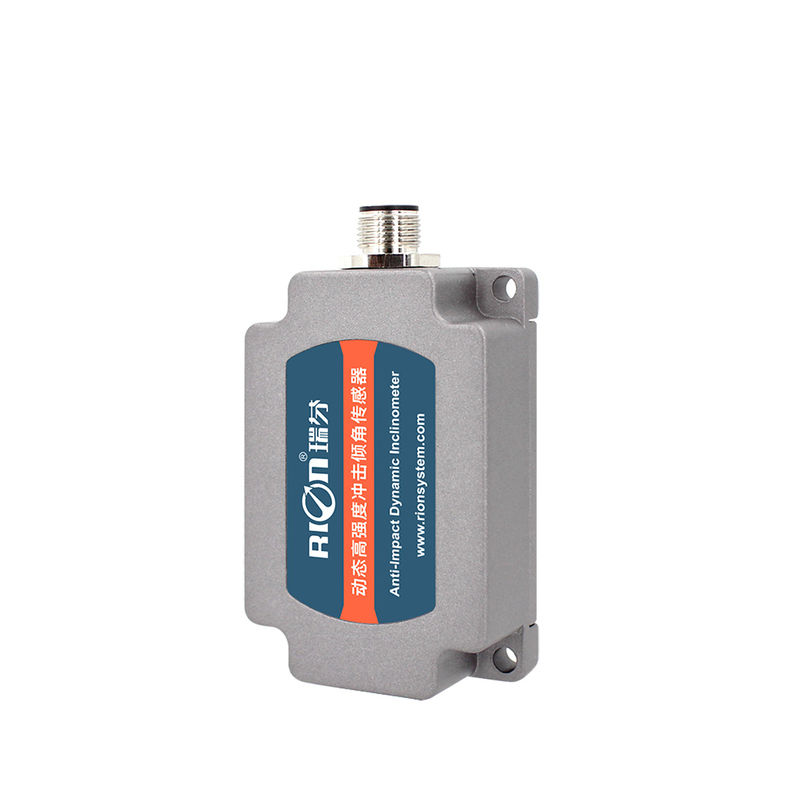

3 축 고정도 기울기 측정기 방향 각도 단열 저항 동적 기울기 측정기
▶ 주요 특징
★범위 (롤 앵글 ±180°, 피치 앵글 ±90°, 아지무트 앵글 ±180°)
★해상도 0.01°
★롤&P가려움증 동적 정확도: ± 0.1°
★ 정적 정확성: ± 0.05°
★RS485/232/TTL 출력 선택
★DC 9~36V 광전압 입력
★넓은 온도 작동 -40~+ 85°C
★IP67/IP68 보호 수준 선택
▶ 응용 프로그램 필드
★ 고 진동 충격 자갈 장비
★철도 기관차 모니터링
★위성 통신 차량 자세 탐지
★보호 파이프 자킹 응용 프로그램
★보호 파이프 자킹 응용 프로그램
★지질 장비 기울기 모니터링
★지하 드릴링 리그 자세 항법
★선박 항법 자세 측정
★기울기 각도를 기준으로 하는 방향 측정
★석유 굴착 장비
★각종 엔지니어링 기계의 기울기 측정
▶제품 설명
HDA446TRION 테크놀로지가 출시 한 새로운 세대의 디지털 MEMS 동적 기울기 센서. 움직이는 운반기의 자세 매개 변수 (롤, 피치, 아지무트) 를 측정 할 수 있습니다.그리고 운동 또는 진동 아래 기울기 각도를 측정하기에 적합합니다..HDA446T고 정밀의 가속과 자이로 센서를 탑재하고 있으며, 이동 또는 진동 상태에서 실시간으로 운반기의 움직임 데이터를 측정할 수 있는 칼만 필터 알고리즘을 통합하고 있습니다.RS485 / RS232 / TTL와 같은 신호 출력 모드는 선택적입니다., 확장성이 강합니다.
이 제품은 비접촉 측정 원리를 채택하여 실시간으로 현재 자세와 기울기를 출력 할 수 있습니다.그것은 사용하기 쉽고 두 표면의 상대적 변화를 검색 할 필요가 없습니다내부에 고정도 AD와 고정도 자이로 단위가 통합되어 비선형, 정사각 결합, 온도 변동 및 원심방사 가속을 실시간으로 보완합니다.크게 이동 가속 장애로 인한 원심 분산 오류를 제거, 제품의 역학적 측정 정확도를 향상; 장기적인 복잡한 움직임에 적응이 제품은 외부 전자기 간섭에 강한 저항력을 가진 동적이고 정적 인 이중 모드 측정 센서입니다.그것은 모든 종류의 대규모 및 고강도 충격 및 진동 산업 환경에 적합하며 산업 자동화 제어 및 자세 측정에 이상적인 선택입니다.
|
|
조건 |
매개 변수 |
|
|
조치e 범위 |
- |
롤±180°, 기울기±90°, 아지무트±180° (전력 끄는 초기 값은 0°) |
|
|
조치e 축 |
- |
X축 / Y축 / Z축 |
|
|
롤&P가려움증 결의1) |
- |
00.01° |
|
|
롤&P가려움증 정적 정확성2) |
@25°C |
± 0.05° |
|
|
롤&P가려움증 동적 정확성(rms) |
@25°C |
± 0.1° |
|
|
자이로 |
범위 |
- |
±300°/s |
|
0편향 안정성 (평균 10초) |
- |
8.5°/h |
|
|
0편향 불안정성(앨런) |
- |
4.5°/h |
|
|
앵글 무작위 도보 계수앨런) |
- |
0.25°/sqrt ((h) |
|
|
가속 |
범위 |
- |
±4g ±16g |
|
편차 안정성 (평균 10s) |
- |
00.02mg |
|
|
비아스 불안정성(앨런) |
- |
00.005mg |
|
|
속도 임의 행보 계수앨런) |
- |
0.005m/s/sqrt(h) |
|
|
제로점 온도3) |
-40∙85°C |
±0.01°/°C |
|
|
감수성 온도 계수4) |
-40∙85°C |
≤ 100ppm/°C |
|
|
전원 켜기 시작 시간 |
≤3.5S |
||
|
반응 시간 |
0.01S |
||
|
출력 신호 |
RS485/RS232/TTL |
||
|
전자기 호환성 |
EN61000 및 GBT17626에 따라 |
||
|
MTBF |
≥98000시간/시간 |
||
|
단열 저항 |
≥100 메고엄 |
||
|
충격 저항 |
100g @ 11ms,3 축 방향 (반 시누오이드) |
||
|
진동 방지 |
10gm /10∙1000Hz |
||
|
방수 수준 |
표준 IP67, 선택적 IP68 및 부식 저항성 IP68 보호 수준 |
||
|
케이블 |
표준 2미터 M12 항공 플러그, PVC 보호 케이블, 와이어 무게 ≤ 120g |
||
|
무게 |
≤ 165g (케이블 없이) |
||
|
1)결의 : 측정 범위 내에서 센서가 감지하고 해소 할 수있는 측정 값의 가장 작은 변화를 의미합니다. 2)정확성: 정상 온도에서 여러 번의 측정 (> 16번) 을 통해 측정된 각과 실제 각 값 사이의 근 평균 제곱 차이를 의미합니다. 3)0온도.유동 계수: 센서의 지명 작동 온도 범위 내에서 0도에서 정상 온도에 대한 표시 값의 변화율. 4)감수성 온도. 이동 계수:전체 스케일 표시의 온도와 센서의 전체 스케일 표시와 비교하여 그 가등 작동 온도 범위의 실내 온도에서의 비율 변화율. |
|||
