제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE, FCC , ROHS

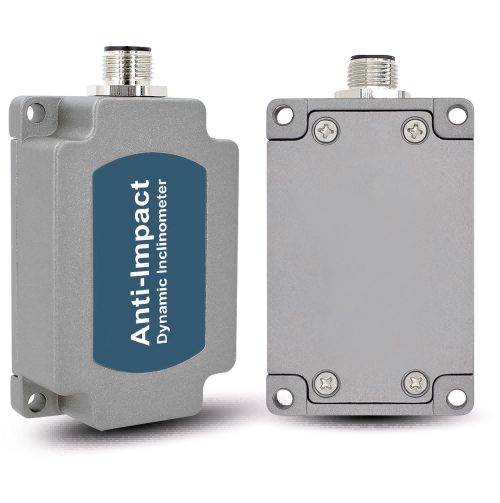

모델 번호: HDA446T
문서: HDA446T DIGITAL OUTPUT DYNA...OR.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $56.00/Pieces
포장 세부 사항: 판지 상자
배달 시간: 5 ~ 8 근무일
지불 조건: 티/티
공급 능력: 3000/month
제진 테이블: |
10grms / 10~1000Hz |
선택적인 출력: |
RS485/232/TTL |
정적 정확도: |
± 0.05° |
무게: |
≤165g(케이블 제외) |
와이드 볼테지 입력: |
DC 9~36V |
보호 수준 선택 사항: |
IP67/IP68 |
제진 테이블: |
10grms / 10~1000Hz |
선택적인 출력: |
RS485/232/TTL |
정적 정확도: |
± 0.05° |
무게: |
≤165g(케이블 제외) |
와이드 볼테지 입력: |
DC 9~36V |
보호 수준 선택 사항: |
IP67/IP68 |
적용 분야
작동 원리
수입 코어 제어 장치를 채택하고 용량 형 미니어처 진자 원리를 사용합니다. 지구 중력 원리에 따라, 경사각 단위가 기울어지면 지구의 중력이 해당 진자에 중력 성분을 생성할 수 있으며, 해당 용량이 변경될 수 있으며, 용량을 증폭, 필터링 및 변환하여 경사각을 얻을 수 있습니다.
주요 특징
설치 축
HDA446T는 오른손 시스템인 ENU 좌표계를 사용합니다. Z-X-Y 회전 순서에 따라, Y축의 양의 방향이 캐리어의 앞쪽을 향할 때, Z축을 중심으로 회전하는 각도는 방위각, X축을 중심으로 회전하는 각도는 피치 각, Y축을 중심으로 회전하는 각도는 롤 각입니다.
사양
| HDA446T-C1 | 조건 | 매개변수 | |
| 측정 범위 | - | X ±90°, Y ±90° | |
| 측정 축 | - | X축/Y축 | |
| 롤 및 피치 정적 정확도 | @25℃ | ±0.05° | |
| 롤 및 피치 동적 정확도 (RMS)1) | @25℃ | ±0.1° | |
| 자이로스코프 | 자이로스코프 범위 | - | ±300°/s |
| 영점 편향 안정성 (10초 평균) | - | 8.5°/h | |
| 각도 무작위 보행 계수 (알렌) | - | 0.25°/sqrt(h) | |
| 가속도 | 가속도 범위 | - | ±4g ±16g 선택 사항 |
| 영점 편향 안정성 (10초 평균) | - | 0.02mg | |
| 영점 편향 불안정성 (알렌) | - | 0.005mg | |
| 속도 무작위 보행 계수 (알렌) | - | 0.005m/s/sqrt(h) | |
| 영점 온도 계수2) | -40~85℃ | ±0.01°/℃ | |
| 감도 온도 계수3) | -40~85℃ | ≤100ppm/℃ | |
| 전원 켜짐 시작 시간 | ≤3.5초 | ||
| 응답 시간 | 0.01초 | ||
| 출력 신호 | CANOpen | ||
| 전자파 적합성 | EN61000 및 GBT17626에 따름 | ||
| MTBF | ≥ 98,000 시간/회 | ||
| 절연 저항 | ≥ 100 메가옴 | ||
| 충격 저항 | 100g @ 11ms, 삼축 (반 사인파) | ||
| 진동 저항 | 10grms / 10~1000Hz | ||
| 방수 등급 | 표준 IP67, 선택 사항 IP68 및 내식성 IP68 보호 등급 | ||
| 무게 | 단일 커넥터 ≤165g / 이중 커넥터 ≤180g (케이블 제외) | ||
|
FAQ
1. 풍력 터빈 블레이드 피치 자세 센서란 무엇인가요?
풍력 터빈 블레이드 피치 자세 센서는 풍력 터빈 블레이드의 실시간 3차원 자세를 모니터링하도록 설계되었습니다. 블레이드 자세 모니터링, 작동 분석 및 제어 최적화를 위한 롤, 피치 및 방위각 데이터를 제공할 수 있습니다.
2. 블레이드 자세 센서는 무엇을 모니터링할 수 있나요?
이 센서는 풍력 터빈 블레이드의 실시간 자세 변화를 모니터링하여 3차원 움직임 및 자세 데이터를 제공할 수 있습니다. 이 정보는 블레이드 피치 모니터링, 작동 조건 분석 및 블레이드 간격 평가에 사용될 수 있습니다.
3. 블레이드 자세 모니터링은 풍력 터빈 성능을 어떻게 향상시킬 수 있나요?
실시간 블레이드 자세 데이터는 피치 제어 및 작동 전략을 최적화하기 위한 기반을 제공할 수 있습니다. 적절한 터빈 구성 및 작동 조건 하에서 모니터링 데이터는 발전 효율성 향상을 지원할 수 있습니다.
4. 센서가 풍력 터빈 블레이드 간격 위험을 줄이는 데 도움이 될 수 있나요?
예. 실시간 3차원 블레이드 자세 모니터링은 블레이드 간격을 분석하고 비정상적인 자세 변화를 식별하기 위한 데이터를 제공하여 운영자가 잠재적인 간격 위험을 평가하고 터빈 안전 모니터링을 개선하는 데 도움이 됩니다.
5. 풍력 터빈 블레이드 자세 센서는 어디에 설치되나요?
센서는 특정 터빈 구조 및 모니터링 요구 사항에 따라 풍력 터빈 블레이드 또는 지정된 블레이드 모니터링 위치에 설치될 수 있습니다. 편리한 설치로 장기간 온라인 모니터링에 적합합니다.
6. 블레이드 모니터링 센서의 서비스 수명은 얼마나 되나요?
이 센서의 이론적인 서비스 수명은 9년 이상이며, 풍력 터빈에서 장기간 온라인 모니터링 응용 프로그램에 적합합니다.
