제품 상세정보
원래 장소: 중국 광둥성
브랜드 이름: RION
인증: CE, ISO
모델 번호: AKF392
지불과 운송 용어
최소 주문 수량: 1 조각
가격: $235.00/Pieces
포장 세부 사항: 판지
배달 시간: 견본을 위한 7 일
지불 조건: 전신환,페이팔
공급 능력: 3000 PC/월
이론: |
MEMS |
상표: |
가속도계 센서 |
출력 유형: |
RS232, RS485 또는 TTL |
장착 유형: |
표준, 자석 |
측정 범위: |
최대 +/-40G |
기술: |
MEMS |
기능: |
진동 테스트 |
가속 범위: |
최대 범위 +/-40G |
전압 - 입력: |
DC9-36V |
가속도계 출력: |
RS232, RS485, TTL |
전원공급장치: |
9-36V |
반동: |
2000g |
작동 온도: |
-40 ° C ~ +85 ° C |
온도를 저장하세요: |
-55°C ~ +100°C |
크기: |
길이 34.4*너비 34.4*높이 38mm |
무게: |
73.5g |
측정 범위: |
±2g, ±4g, ±8g, ±10g, ±20g, ±40g |
해상도/임계값 (@ 1Hz): |
< 1mg(최대) |
대역폭(3Db): |
1000Hz |
용법: |
진동 센서 |
산출: |
디지털 센서 |
인터페이스: |
디지털 |
이론: |
MEMS |
상표: |
가속도계 센서 |
출력 유형: |
RS232, RS485 또는 TTL |
장착 유형: |
표준, 자석 |
측정 범위: |
최대 +/-40G |
기술: |
MEMS |
기능: |
진동 테스트 |
가속 범위: |
최대 범위 +/-40G |
전압 - 입력: |
DC9-36V |
가속도계 출력: |
RS232, RS485, TTL |
전원공급장치: |
9-36V |
반동: |
2000g |
작동 온도: |
-40 ° C ~ +85 ° C |
온도를 저장하세요: |
-55°C ~ +100°C |
크기: |
길이 34.4*너비 34.4*높이 38mm |
무게: |
73.5g |
측정 범위: |
±2g, ±4g, ±8g, ±10g, ±20g, ±40g |
해상도/임계값 (@ 1Hz): |
< 1mg(최대) |
대역폭(3Db): |
1000Hz |
용법: |
진동 센서 |
산출: |
디지털 센서 |
인터페이스: |
디지털 |

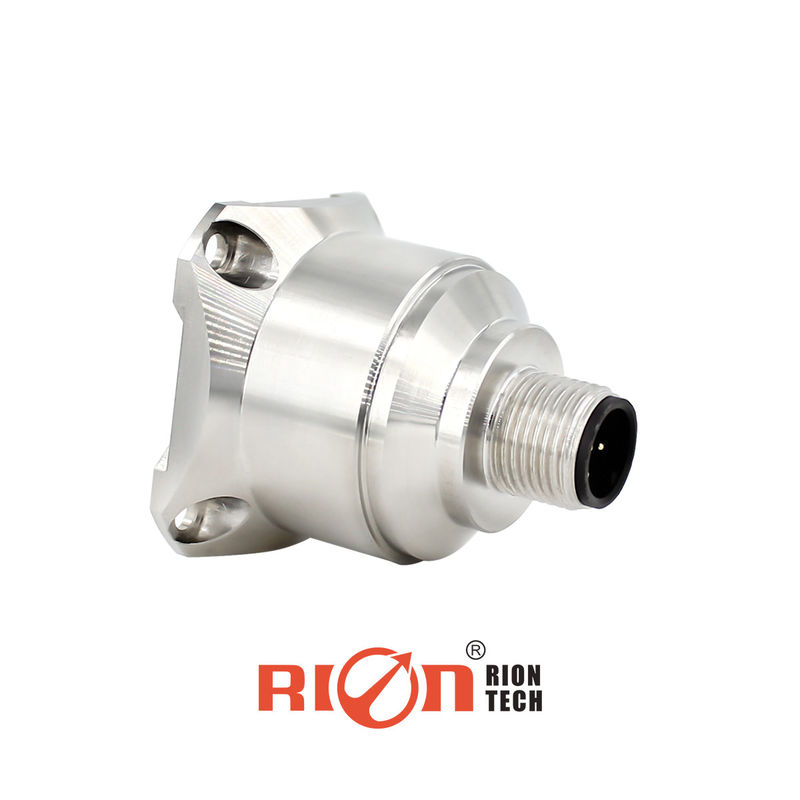

AKF392B 3 축진동 센서스위스 특허 기술을 사용하여 생산됩니다.
이 가속 시리즈는 진동 테스트 및 충격 테스트와 같은 다양한 분야에 적용 될 수 있습니다. 제품은 디지털 인터페이스 출력을 채택합니다. RS232/485/TTL 선택,다른 주소 코드를 설정할 수 있습니다., 그리고 여러 센서는 긴 거리를 위해 연속으로 사용할 수 있으며, 이는 다점 측정 및 데이터 분석에 편리합니다. AKF392B는 단일 결정 선 실리콘 용량 센서입니다.소형 기계화 된 실리콘 칩으로 구성된,신호 조절을 위한 저전력 ASIC,보상 값을 저장하는 마이크로 프로세서와 온도 센서 이 제품은 낮은 전력 소비, 완전한 캘리브레이션 시스템, 탄탄한 구조와 안정적인 출력을 가지고 있습니다.새로운 전자 구성은 재설치를 위해 고체 전원을 제공합니다전체 범위에서 장기 안정성 및 스케일 요인의 편향에 대한 전형적인 값은 0.1% 미만입니다.이 제품 시리즈는 강한 구조의 특징을 가지고 있습니다., 낮은 전력 소비 및 우수한 오차 안정성, 뛰어난 출력 신뢰성을 보장합니다.
● 충돌 기록, 피로 모니터링 및 예측
● 풍력 발전
● 낮은 주파수 진동 과 자동 모니터링
● 자동차
● 큰 기계, 엔진
● 무장관
● 다리
● 도로 롤러
|
범위
|
±2
|
±4
|
±8
|
±10
|
±20
|
±40
|
g
|
||||||
|
오차 정렬
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
mg
|
||||||
|
축 측정
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
X,Y,Z
|
축
|
||||||
|
켜고 끄는 전력 반복성
|
<2
|
<2
|
<2
|
<2
|
<2
|
<2
|
mg ((max)
|
||||||
|
오차 온도 계수
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
%/°C
(유형적 값)
|
||||||
|
해상도/약수 (@ 1Hz)
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
mg ((max)
|
||||||
|
비선형성
|
<0.5
|
<0.8
|
< 1
|
< 1
|
< 1
|
< 1
|
% FS (max)
|
||||||
|
주파수 반응
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
kHz
|
||||||
|
대역폭 (3Db)
|
500
|
500
|
500
|
500
|
500
|
500
|
Hz
|
||||||
|
횡단축 민감도
|
1
|
1
|
1
|
2
|
2
|
2
|
%
|
||||||
|
측면 진동 민감도 비율
|
1
|
1
|
2
|
5
|
5
|
5
|
%
|
||||||
|
공명 주파수
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
kHz
|
||||||
|
소음 밀도
|
21
|
21
|
21
|
86.6
|
86.6
|
86.6
|
μg/√Hz
|
||||||
|
0g 출력 2.5V
|
<0.01
|
<0.01
|
<0.01
|
<0.008
|
<0.008
|
<0.008
|
mV
|
||||||
|
출력율
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
|
|
|
|
|
|
|
||||||
|
출력 인터페이스
|
RS232/RS485/TTL
|
|
|
|
|
|
|
||||||
|
조약
|
리온 표준 프로토콜과 모드버스 RTU 프로토콜
|
|
|
|
|
|
|
||||||
|
신뢰성
|
MIL-HDBK-217, 2등급
|
|
|
|
|
|
|
||||||
|
충격 저항성
|
100g@11ms, 삼축 및 동일 (반 시노스 파동)
|
|
|
|
|
|
|
||||||
|
회복 시간
|
<1ms ((1000g, 1/2 Sin 1ms, i축에 충격을 가하는)
|
|
|
|
|
|
|
||||||
|
진동
|
20g Rms, 20~2000Hz (작정 소음,o,p,i 각 축 30분 동안 동작)
|
|
|
|
|
|
|
||||||
|
신뢰성
|
MIL-HDBK-217, 2등급
|
|
|
|
|
|
|
||||||
|
충격 저항성
|
100g@11ms, 삼축 및 동일 (반 시노스 파동)
|
|
|
|
|
|
|
||||||
|
입력 (Vdd_Vss)
|
9-36 VDC
|
|
|
|
|
|
|
||||||
|
회복 시간
|
<1ms ((1000g, 1/2 Sin 1ms, i축에 충격을 가하는)
|
|
|
|
|
|
|
||||||
|
진동
|
20g Rms, 20~2000Hz (행동 30분 동안 각 축당 무작위 소음,o,p,i)
|
|
|
|
|
|
|
||||||
|
현재 소비
|
< 60mA @ 12 VDC
|
|
|
|
|
|
|
||||||
|
커넥터
|
산업 표준 M12 커넥터
|
|
|
|
|
|
|
||||||
|
무게
|
73.5g
|
|
|
|
|
|
|
||||||
|
차원
|
34.3*34.3*38.5mm
|
|
|
|
|
|
|
||||||
