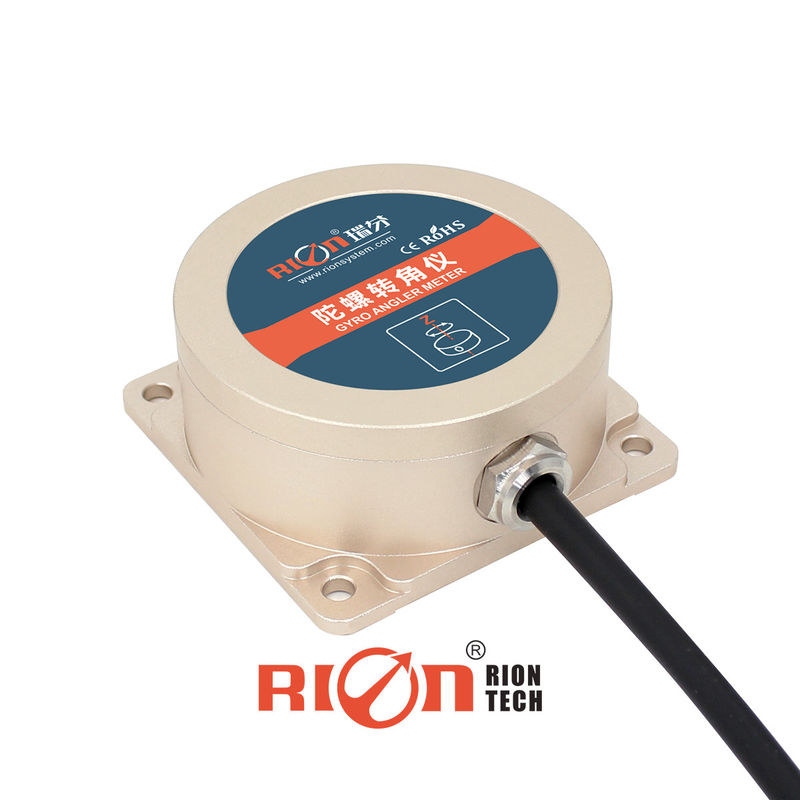

MEMS 관성 센서 단일/이중/3축 디지털 출력 요 레이트 자이로스코프(RS232/485 포함)
일반적인 설명
TL740D는 RION사가 새롭게 개발한 수평형방위각 최신 MEMS 관성 측정 플랫폼을 기반으로 한 각도 자이로 센서,
자이로스코프의 각속도에 대한 동적 자세 알고리즘을 통해 캐리어의 a를 동시에 출력할 수 있습니다.방위각 각도 .
제품 내부 통합 RION의 특허 관성 탐색 알고리즘은 자세 각도 데이터 융합 모델을 통해 해결할 수 있습니다.
가능한 한 자이로 단시간 드리프트 문제. NS그의 제품은 로봇 자동차, AVG 차량 방위각 방향에 특별히 사용됩니다.
전통적인 로봇 차량 마그네틱 바 가이드 단점 대신 UAV의 자세 제어 및 기타 관련 응용 프로그램,
마그네틱 띠의 현장 배치가 필요 없으며 차세대 로봇 차량에 필요한 탐색 구성 요소가 자동입니다.
추적 및 운전.
특징
NS방위각 각도 출력 강한 v내마모성 가벼운 무게
긴 수명, 강력한 안정성 비용 효율성 모든 솔리드 스테이트
컴팩트하고 가벼운 디자인 RS232/RS485 출력 옵션DC9~36V 전원 공급 장치
애플리케이션
AGV 트럭 카 내비게이션 3D 가상 현실
플랫폼 안정성 자동 안전 시스템 UAV
산업 제어로봇
터크 탑재 위성 안테나 장비
주문 정보
|
TL740D-232 |
RS232 출력 모드 |
|
TL740D-485 |
RS485 출력 모드 |
기술 데이터
|
측정 범위 |
방위각(±180) |
|
획득 대역폭(Hz) |
>100 |
|
해결(°) |
0.01 |
|
방위각 정확도(°/분) |
<0.1 |
|
비선형 |
FS의 0.1% |
|
최대 각도 비율(°/NS) |
≥300 |
|
시작 시간(NS) |
30(공전) |
|
입력 전압(V) |
+9~36V |
|
전류(mA) |
60(12V) |
|
작동 온도(℃) |
-40 ~ +85 |
|
보관 온도(℃) |
-40 ~ +85 |
|
진동(NS) |
5g~10g |
|
타격(NS) |
200g 팩,2ms,½ 사인 |
|
직장 생활 |
10 년 |
|
출력 속도 |
5Hz,15Hz,25Hz,50Hz 설정 가능 |
|
출력 신호 |
RS232 또는 RS485 |
|
MTBF |
≥50000시간/회 |
|
절연 저항 |
≥100 메그옴 |
|
내충격성 |
100g@11ms,3배/축(반 정현파) |
|
방진 |
10그램,10~1000Hz |
|
보호 |
IP67 |
|
커넥터 |
1m 케이블과 일치 |
|
무게 |
160g(케이블 제외) |
|
|
|
치수:
