제품 상세정보
원래 장소: 중국
브랜드 이름: RION
인증: CE
모델 번호: AKF39
지불과 운송 용어
최소 주문 수량: 1
가격: 240
포장 세부 사항: 스펀지와 통
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, L/C (신용장)
공급 능력: 1000년 / 달
제품 이름: |
가속도 센서 |
범위: |
2/4/8/10/20/40g |
업/오프 전원 반복성: |
<2mg> |
비선형성: |
< 0.5% FS |
대역폭 (3DB): |
500Hz |
교차축 감도: |
1% |
제품 이름: |
가속도 센서 |
범위: |
2/4/8/10/20/40g |
업/오프 전원 반복성: |
<2mg> |
비선형성: |
< 0.5% FS |
대역폭 (3DB): |
500Hz |
교차축 감도: |
1% |

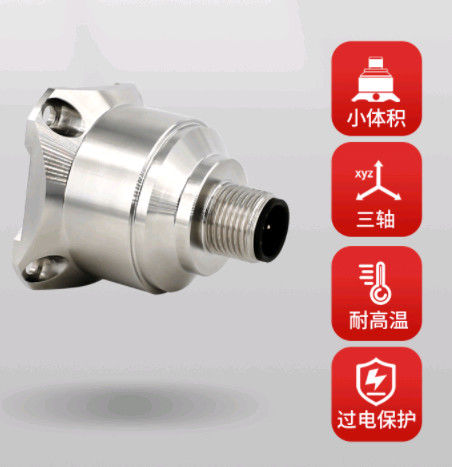

높은 민감도 진동 센서, MEMS 진동 미터, 3 축 아날로그 / 디지털 출력 가속 진동 센서
▶ 응용 프로그램
★ 충돌 기록, 피로 모니터링 및 예측
★ 풍력 발전
★ 낮은 주파수 진동 및 자동 모니터링
★ 자동차
★ 대형 기계, 엔진
★ 무기관
★ 브릿지
★ 도로 롤러
| AKF392T (RS232, RS485, TTL 출력, 68 프로토콜, 모드버스 프로토콜 선택) | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 오차 정렬 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 축 측정 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 수축 |
| 켜고 끄는 전력 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 오차 온도 계수 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/°C (유형적 값) |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| 대역폭 (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 횡단축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 소음 밀도 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 68 프로토콜 자동 출력 속도 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| MODBUS 자동 출력 속도 | 10Hz, 25Hz, 50Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 조약 | 리온 표준 프로토콜과 모드버스 RTU 프로토콜 | ||||||
| 입력 (Vdd_Vss) | 9~36 VDC | ||||||
| 현재 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기지: 48g, L형 어댑터 판 20g | ||||||
| 크기 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*6mm L형 어댑터 판 크기: 36*44*15mm |
||||||
| AKF390 (0-5V 출력) | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 오차 정렬 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 축 측정 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 켜고 끄는 전력 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 감수성 (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| 오차 온도 계수 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.5 | <0.8 | < 1 | < 1 | < 1 | % FS (max) |
| 주파수 반응 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 대역폭 (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 횡단축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 소음 밀도 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g 출력 2.5V | <0.01 | <0.01 | <0.01 | <0.008 | <0.008 | <0.008 | mV |
| 출력 전압 | 0~5V | ||||||
| 입력 (Vdd_Vss) | 9~36 VDC | ||||||
| 현재 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 보호등급 | IP67 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기지: 48g, L형 어댑터 판 20g | ||||||
| 차원 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*8.1mm L형 어댑터 판 크기: 36*44*15mm |
||||||
| AKF398 (4-20mA 출력) | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 오차 정렬 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 축 측정 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 켜고 끄는 전력 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 감수성 (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| 오차 온도 계수 | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.5 | <0.8 | < 1 | < 1 | < 1 | % FS (max) |
| 주파수 반응 | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 대역폭 (3Db) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| 횡단축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 측면 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 소음 밀도 | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g 출력 12mA | <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003 | mA |
| 출력 전류 | 4~20mA | ||||||
| 입력 (VDD_VSS) | 9~36 VDC | ||||||
| 가동 전류 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 보호등급 | IP67 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기지: 48g, L형 어댑터 판 20g | ||||||
| 크기 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*8.1mm L형 어댑터 판 크기: 36*44*15mm |
||||||
측정 방향
