제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE, ISO
모델 번호: TL725D-485
지불과 운송 용어
최소 주문 수량: 1
가격: $60.00/Pieces >=1 Pieces
포장 세부 사항: 스펀지 내부, 100 PC / 카튼과 1 PC / 상자
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000개 부분 / 부분마다 달
사용: |
농장 차량 자동 운전을 위한 Mems Rate Gyro |
결의: |
0.01' |
비선형적입니다: |
일천초분의 일초 중 0.1% |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
RS232/RS485 |
입력 전압: |
+9~36V |
대역폭: |
>100Hz |
사용: |
농장 차량 자동 운전을 위한 Mems Rate Gyro |
결의: |
0.01' |
비선형적입니다: |
일천초분의 일초 중 0.1% |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
RS232/RS485 |
입력 전압: |
+9~36V |
대역폭: |
>100Hz |

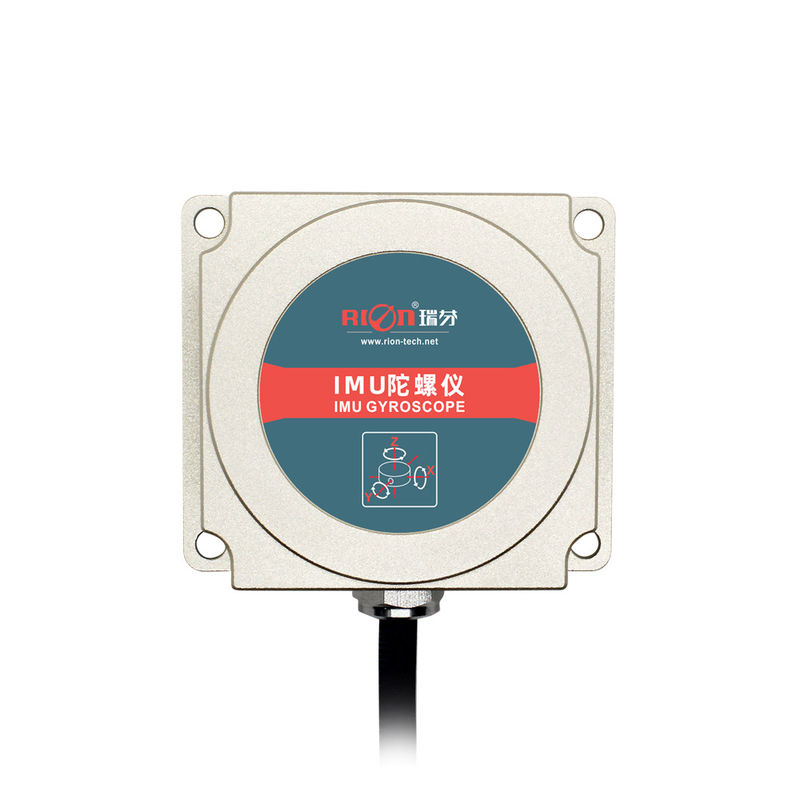

지로 방향 각도 센서 9 축 Mems 속도 지로
특징
★ 수평 아지무트 및 자세 각 출력
★ 실시간 각속도 출력
★ 장수 및 강한 안정성
★ 앞축 가속
★ 콤팩트 하고 가벼운 디자인
★ 모든 고체 상태
★ DC9~36V 전원 공급
★ 가벼운 무게
적용
★ 자동화된 농업 기계 ★ 정밀 농업
★ 합동 수확기 ★ 농기
제품 설명
TL725D는 농업용 차량의 자동 운전을 위한 지로스코프 IMU입니다. 산업용 3축 지로스코프와 3축 가속도계를 탑재한TL725D는 여전히 높은 진동 작업 조건 하에서 부드러운 자세 데이터를 출력 할 수 있습니다. MEMS 관성 측정 플랫폼과 자이로스코프의 각율의 동적 자세 알고리즘을 기반으로 개발, 그것은 동적 기울기 각, 수평 아지무트 각,3축 각속도, 실시간으로 3축 가속과 앞으로 축체 가속 데이터를. 그것은 또한 Z축 단일 축 통합 출력으로 실시간으로 피드백 계산 출력,차량 앞바퀴가 정확하게 회전하도록TL725D는 정확하고 효율적인 작동을 목표로 자동 농업 기계에 특별히 적용됩니다. 그것은 새로운 세대의 농업 기계의 필수 요소입니다.
스펙
| TL725D | 매개 변수 | |
| 3축 자세 | 아지무스 ±180°, 롤 앵글 ±180°, 피치 앵글 ±90 | |
| 대역폭 | 100Hz 이상 | |
| 결의 | 00.01° | |
| 비선형 | 0FS의 0.1% | |
| 3축 자이로스코프 | 지로 범위 | 250°/s |
| 비아스 불안정성 mg (알란) | 4.5°/h | |
| 각도 임의 도보 계수 m/s/sqrt ((h) (allan) | 0.25°/sqrt ((h) | |
| 편차 안정성 mg (평균 10초) | 8.5°/h | |
| 3축 가속 | 범위 | ±4g |
| 결의 | 0.001g | |
| 정확성 | 1mg | |
| 비아스 불안정성°/h (알런) | 00.05mg | |
| 속도 임의 도보 계수 m/s/sqrt ((h) (알란) | 0.015m/s/sqrt(h) | |
| 편차 안정성°/h (평균 10초) | 0.15mg | |
| 시작 시간 | 500ms | |
| 입력 전압 | +9~36V | |
| 전류 | 35mA ((12V) | |
| 임시로 일해요 | -40 ~ +80°C | |
| 저장 온도 | -40 ~ +85°C | |
| 진동 | 5g~10g | |
| 충격 | 200g pk,2ms,1⁄2sine | |
| 직업 생활 | 10년 | |
| 출력 주파수 | 5Hz / 15Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz 설정 가능 | |
| 출력 신호 | RS232 / RS485 / (선택) | |
| MTBF | ≥50000시간/시간 | |
| 단열 저항 | ≥100MΩ | |
| 충격 방지 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 보호등급 | IP67 | |
| 케이블 | 표준 1m 4핀 보호선 | |
| 무게 | ≤160g (1미터 케이블 포함) | |
