제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE, ISO
모델 번호: TL720D
지불과 운송 용어
최소 주문 수량: 1
가격: $60.00/Pieces >=1 Pieces
포장 세부 사항: 스펀지 내부, 100 PC / 카튼과 1 PC / 상자
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000개 부분 / 부분마다 달
사용: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
결의: |
0.01' |
비선형적입니다: |
일천초분의 일초 중 0.1% |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
CAN2.0 선택적인 RS232/RS485 |
전원 공급: |
9~36v |
사용: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
결의: |
0.01' |
비선형적입니다: |
일천초분의 일초 중 0.1% |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
CAN2.0 선택적인 RS232/RS485 |
전원 공급: |
9~36v |

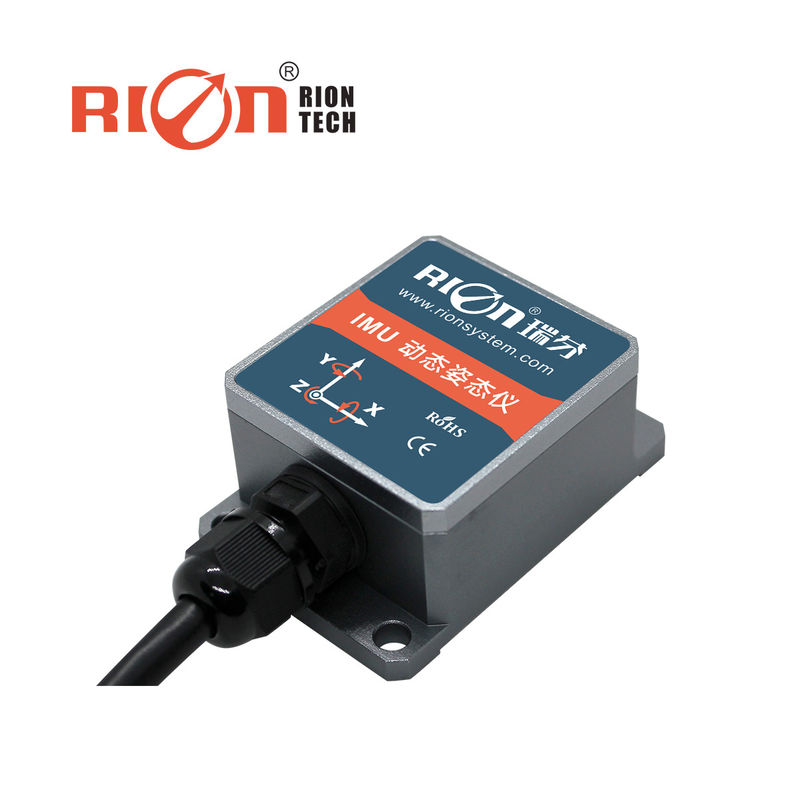

TL720D 36VDC 농기 자이로스코프 조합 수확기 IMU 센서
▶ 일반 설명
TL720D는 RION-TECH 회사가 새로 개발한 최신 MEMS 관성 측정 플랫폼을 기반으로 한 소규모 IMU 동적 자세 센서입니다.지로스코프의 각속도를 측정하는 동적 자세 알고리즘을 통해이 제품 내장 RION-TECH 특허 관성 내비게이션 알고리즘, 자세 각도 데이터 융합 모델을 통해,회전기 단시간 이동 문제를 가능한 한 해결할 수 있습니다..
이 제품은 로봇 자동차, AGV 차량 아지무스 오리엔테이션, 자세 제어 및 기타 관련 애플리케이션에 특별히 사용됩니다.전통적인 로봇 차량 대신 자기 막대기 가이드 결함, 자석 스트립의 사이트 레이아웃에 필요 없습니다, 차세대 로봇 차량 자동 추적 및 운전에 필요한 탐색 구성 요소입니다.
▶ 주요 특징
★ 아지무스 각 출력
★ 강한 진동 저항
★ 가벼운 무게
★ 장수, 강한 안정성
★ 비용 효율성
★ 모든 고체 상태
★ 컴팩트하고 가벼운 디자인
★ RS232/RS485 출력 선택
▶ 적용
★ AGV 트럭
★ 자동차 내비게이션
★ 3D 가상현실
★ 플랫폼 안정성
★ 자동차 안전 시스템
★ 터크에 장착된 위성 안테나 장비
★ 산업 통제
★ 로봇
| TL720D | 매개 변수 | |
| 측정 범위 | 아지무스 각 (±180) ° | |
| 획득 대역폭 | 100Hz 이상 | |
| 결의 | 00.01° | |
| 아지무스 정확도 | <0.1° | |
| 비선형 | 0FS의 0.1% | |
| 피치 측정 범위 | ±90° | |
| 피치 측정 정확성 | 0.25° (σ) | |
| 롤 측정 범위 | ±180° | |
| 롤 측정 정확도 | 0.25° (σ) | |
| 가속계 | 가속도계 범위 | ±4g |
| 더 빠른 결과 | 0.001g | |
| 더 정확한 가속 | 5mg | |
| 비아스 불안정성 (알런) | 00.05mg | |
| 속도 무작위 도보 계수 (알런) | 0.015m/s/sqrt(h) | |
| 편향성 안정성 (평균 10초) | 0.15mg | |
| 자이로 | 지로각속도 범위 | ±250°/s |
| 비아스 불안정성 (알런) | 5.0°/h | |
| 각의 무작위 도보 계수 (알런) | 0.30°/sqrt ((h) | |
| 편차 안정성 (평균 10s 값) | 10°/h | |
| 시작 시간 | AGV 적용: 5~6s | |
| AGM 적용: 1.5s | ||
| 입력 전압 | 9~36VDC / 5VDC (선택) | |
| 전류 | 30mA ((12V) | |
| 근무 기간 | -40°C ~ +80°C | |
| 저장 온도 | -40°C ~ +85°C | |
| 진동 | 5g~10g | |
| 영향력 | 200g pk,2ms,1⁄2sine | |
| 직업 생활 | 10년 | |
| 출력율 | 5Hz~200Hz를 설정할 수 있습니다. | |
| 출력 신호 | RS232 또는 RS485 | |
| MTBF | ≥50000시간/시간 | |
| 단열 저항 | ≥100 메고엄 | |
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 보호 | IP67 | |
| 무게 | ≤135g (1미터 표준 케이블 포함) | |
