제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE, ISO
모델 번호: ACA2200T
지불과 운송 용어
최소 주문 수량: 1
가격: US$705
포장 세부 사항: 스펀지 내부, 100 PC / 카튼과 1 PC / 상자
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000개 부분 / 부분마다 달
사용: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
결의: |
0.01' |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
CAN2.0 선택적인 RS232/RS485 |
사용: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
결의: |
0.01' |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
CAN2.0 선택적인 RS232/RS485 |

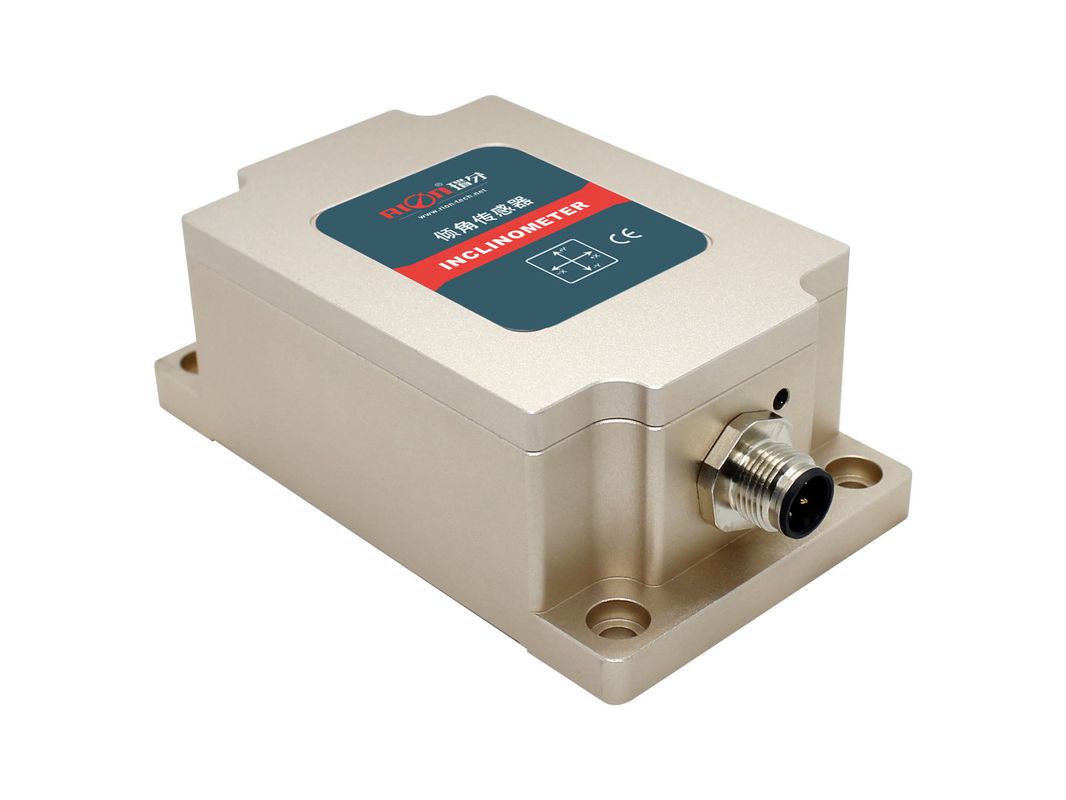

ACA2200T 아날로그 서버 인클리노미터
▶일반 설명
ACA2200T는 RION 테크놀로지가 개발한 아날로그 밸런스드 세로 인클리노미터로, 5개의 핵심 구성 요소로 구성된 고정밀 기계 전기 시스템을 중심으로 구축되었습니다.비접촉 이동 센서, 토크 모터, 오류 증폭기, 피드백 루프, 캔티레버 질량
일반적인 전해질 측정기나 용량 기울기 측정기와 비교하면 ACA2200T는 비선형성, 반복성, 히스테레시스, 온도 변동성, 충격 저항성,진동 내성이, 그리고 작동 온도 범위.
32비트 고성능 ARM 프로세서를 통합하여 해상도 0.0001°, 정확도 0.005°, 온도 변동도 0.0002°/°C로 낮다.응답 주파수는 50 Hz에 도달하고 115200 baud 비율, 까다로운 애플리케이션에 강력한 솔루션입니다.
센서는 비접촉 설치 방법을 갖추고 있습니다. 단순히 물체의 표면에 장착하면 기울기와 자세를 자동으로 계산합니다.복잡한 정렬이나 이중 표면 장착이 필요하지 않습니다.
EMI에 강한 저항력과 충격과 진동에 대한 높은 관용으로 ACA2200T는 국내 시장에서 뚜렷한 경쟁 우위를 점하고 있습니다.그리고 정확성과 신뢰성이 중요한 산업 및 군사용 애플리케이션에서 널리 사용됩니다..
★이중 축 기울기 측정
★범위 ± 1∙±15° 선택 사항
★응답 주파수: 50Hz
★DC 9~36V 광전압 입력
★넓은 온도 작동 -40~+ 85 °C
★해상도 0.0001°
★IP67 보호 수준
★0 온도 변동 ± 00002°/°C
★방수 항공 플러그
★크기: L110 × W65 × H40mm
★출력 모드 RS232, RS485, TTL 선택
▶응용
★장비 차량 평준화
★브리지와 다m감시
★정밀 기기 레벨 제어
★의료 장비의 각도 조절
★지하 드릴링 리그의 자세 탐색
★철도 기지 및 기지 평준화
★기울기 각도를 기준으로 방향 측정
★지질 장비의 기울기 모니터링
★방향 위성 통신 안테나의 고도 각도 측정
|
|
조건 |
매개 변수 |
단위 |
||
|
메아수re 범위 |
|
±05 |
±10 |
±15 |
° |
|
메아수re 축 |
|
X Y |
X Y |
X Y |
축 |
|
결의 |
|
0.0001 |
0.0001 |
0.0001 |
° |
|
메아수re 정확성 |
@25°C |
0.003 |
0.005 |
0.006 |
° |
|
장기적 안정성 |
|
0.002 |
0.003 |
0.005 |
° |
|
0 온도.계수 |
-40∙85°C |
±0.0002 |
±0.0002 |
±0.0002 |
°/°C |
|
감수성 온도 계수 |
-40∙85°C |
≤50 |
≤50 |
≤50 |
ppm/°C |
|
시간에 대한 힘 |
|
0.5 |
0.5 |
0.5 |
S |
|
응답 빈도 |
|
20 |
20 |
20 |
HZ |
|
출력율 |
5Hz /15Hz /35Hz /50Hz 설정할 수 있습니다 |
||||
|
인터페이스 타입 |
RS232 /RS485 /RS422 /TTL |
||||
|
EMC |
에 따르면EN61000 그리고GBT17626 |
||||
|
MTBF |
≥98000시간 /시간 |
||||
|
단열 저항 |
≥100MΩ |
||||
|
충격 방지 |
100g@11ms /3 축 방향 (반 시누오이드) |
||||
|
진동 방지 |
10gm /10~1000Hz |
||||
|
P회전등급 |
IP67 |
||||
|
케이블 |
표준 구성: 2m 길이, 착용 저항, 넓은 온도, 보호 케이블 5P * 5.7mm 항공 연결 |
||||
|
무게 |
385g(케이블 없이) |
||||
▶ 전자적 특성
|
|
조건 |
미니 |
표준 |
맥스 |
UNIT |
|
전원 공급 |
표준 |
9 |
12,24 |
36 |
V |
|
맞춤형 |
|
다른 전압 |
|
V |
|
|
작동 전류 |
무중력 |
|
50 |
|
mA |
|
작동 온도 |
|
-40 |
|
+85 |
°C |
|
보관 온도 |
|
-40 |
|
+85 |
°C |
▶ 측정 방향
설비제품의 바닥이 측정 표면과 평행하다는 것을 보장해야 합니다.,이 제품은 수평 또는 수직에 장착 (수직에 장착 선택) 할 수 있습니다.생산 전에 확인해야 합니다.), 설치를 위해 다음 스키마를 참조하십시오.
