제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: Rion
인증: CE, ISO
모델 번호: TL720D
지불과 운송 용어
최소 주문 수량: 1
가격: US$60
포장 세부 사항: 스펀지 내부, 100 PC / 카튼과 1 PC / 상자
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000개 부분 / 부분마다 달
사용: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
결의: |
0.01' |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
CAN2.0 선택적인 RS232/RS485 |
사용: |
농업의 차량 자동 구동 |
대역폭: |
>100Hz |
결의: |
0.01' |
지로 범위: |
250' /s |
가속도계 범위: |
±4g |
커넥터: |
CAN2.0 선택적인 RS232/RS485 |

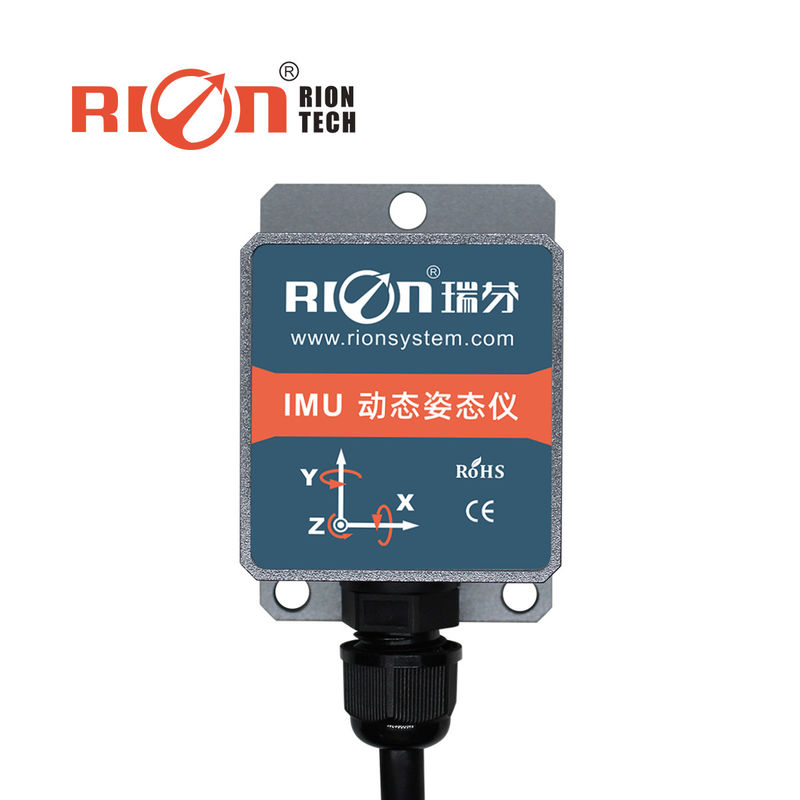

TL720D IMU 지로 센서 9 축 출력 센서 삼축 가속도 측정기 삼축 지로 센서 삼축 자세 센서
★ 수평 아지무트 및 자세 각 출력
★ 실시간 각속도 출력
★ 장수 및 강한 안정성
★ 앞축 가속
★ 콤팩트 하고 가벼운 디자인
★ DC9~36V 전원 공급
▶응용
★ 자동농업기계
★ 정밀농업
★ 조합 수확기
★ 농기
| TL720D |
매개 변수 | |
| 측정 범위 | 아지무스 각 (±180) ° | |
| 획득 대역폭 | 100Hz 이상 | |
| 결의 | 00.01° | |
| 아지무스 정확도 | <0.1° | |
| 비선형 | 0FS의 0.1% | |
| 피치 측정 범위 | ±90° | |
| 피치 측정 정확성 | 0.25° (σ) | |
| 롤 측정 범위 | ±180° | |
| 롤 측정 정확도 | 0.25° (σ) | |
| 가속계 | 가속도계 범위 | ±4g |
| 더 빠른 결과 | 0.001g | |
| 더 정확한 가속 | 5mg | |
| 비아스 불안정성 (알런) | 00.05mg | |
| 속도 무작위 도보 계수 (알런) | 0.015m/s/sqrt(h) | |
| 편향성 안정성 (평균 10초) | 0.15mg | |
| 자이로 | 지로각속도 범위 | ±250°/s |
| 비아스 불안정성 (알런) | 5.0°/h | |
| 각의 무작위 도보 계수 (알런) | 0.30°/sqrt ((h) | |
| 편차 안정성 (평균 10s 값) | 10°/h | |
| 시작 시간 | AGV 적용: 5~6s | |
| AGM 적용: 1.5s | ||
| 입력 전압 | 9~36VDC / 5VDC (선택) | |
| 전류 | 30mA ((12V) | |
| 근무 기간 | -40°C ~ +80°C | |
| 저장 온도 | -40°C ~ +85°C | |
| 진동 | 5g~10g | |
| 영향력 | 200g pk,2ms,1⁄2sine | |
| 직업 생활 | 10년 | |
| 출력율 | 5Hz~200Hz를 설정할 수 있습니다. | |
| 출력 신호 | RS232 또는 RS485 | |
| MTBF | ≥50000시간/시간 | |
| 단열 저항 | ≥100 메고엄 | |
| 충격 저항 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 보호 | IP67 | |
| 무게 | ≤135g (1미터 표준 케이블 포함) | |
| TL720D-C2/C3 |
매개 변수 | |
| 방향 측정 축 | Z축 방향 각도 (±180) ° | |
| 대역폭 | 100Hz 이상 | |
| 결의 | 00.01° | |
| 방향 정확성 | <0.1°/m | |
| 위치 정확성 | <2mm/m (각 변환에 따라) | |
| 비선형 | 0FS의 0.1% | |
| 피치 측정 범위 | ±90° | |
| 피치 측정 정확성 | 0.25° (σ) | |
| 롤 측정 범위 | ±180° | |
| 롤 측정 정확도 | 0.25° (σ) | |
| 가속계 | 가속도계 범위 | ±4g |
| 가속 해상도 | 0.001g | |
| 가속 정확도 | 5mg | |
| 비아스 불안정성 (알런) | 00.05mg | |
| 속도 무작위 도보 계수 (알런) | 0.015m/s/sqrt(h) | |
| 편향성 안정성 (평균 10초) | 0.15mg | |
| 자이로 | 최대 지로 범위 | ±250°/s |
| 비아스 불안정성 (알런) | 5.0°/h | |
| 각의 무작위 도보 계수 (알런) | 0.30°/sqrt ((h) | |
| 편차 안정성 (평균 10s 값) | 10°/h | |
| 시작 시간 | AGV 적용: 5 ~ 6s | |
| AGM 적용: 1.5s | ||
| 입력 전압 | 9~36VDC / 5VDC (선택) | |
| 작동 전류 | 30mA ((12V) | |
| 작업 온도 | -40°C ~ +80°C | |
| 저장 온도 | -40°C ~ +85°C | |
| 진동 | 5g~10g | |
| 영향력 | 200g pk,2ms,1⁄2sine | |
| 직업 생활 | 10년 | |
| 출력율 | 1Hz~100Hz를 설정할 수 있습니다. | |
| 출력 신호 | CAN2.0A / CAN2.0B (선택) | |
| MTBF | ≥98000시간/시간 | |
| 단열 저항 | ≥100 MΩ | |
| 충격 방지 | 100g@11ms,3 축 방향 (반 시누오이드) | |
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |
| 보호등급 | IP67 | |
| 무게 | ≤135g (1미터 표준 케이블 포함) | |
