제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: AKG392-232
지불과 운송 용어
최소 주문 수량: 1
가격: $255.00/Pieces
포장 세부 사항: 각각 이너 박스, 50 PC / 카튼의 1 PC 진동 센서
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환, 페이팔
공급 능력: 3000 PC / 달
이름: |
진동성 센서 |
출력: |
RS485 |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형성: |
<0> |
대역폭 (3DB): |
500Hz |
동조 주파수: |
5.5kHz |
이름: |
진동성 센서 |
출력: |
RS485 |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형성: |
<0> |
대역폭 (3DB): |
500Hz |
동조 주파수: |
5.5kHz |

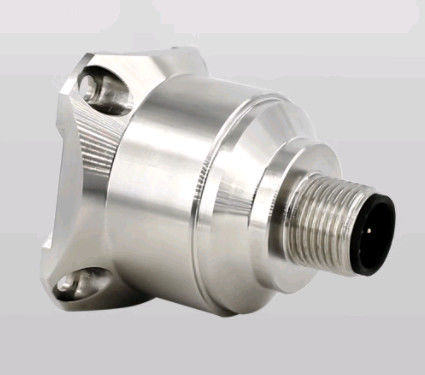

AKG392 디지털 타입 삼축 가속도 측정기
▶주요 특징
★ 세 축 (X, Y, Z)
★ 출력 신호: RS232, RS485, TTL
★ 전원 공급 전압: 9~36V
★ 충격 저항: 2000G
★ 작업 온도: -40°C ~ +85°C
★ 보관 온도: -40°C ~ +85°C
★ 크기: L34.3 × W34.3 × H38.5mm
★ 우수한 편차 안정성, 좋은 환경 성능 (충격, 진동 및 온도)
▶적용
★ 의료 장비
★ 브릿지
★ 자동차
★ 도로 롤러
★ 충돌 기록, 피로 모니터링 및 예측
★ 풍력 발전
★ 대형 기계, 엔진
★ 낮은 주파수 진동 및 자동 모니터링
★ 교통 시스템 모니터링, 도로 평면 분석 및 고속 철도 오류 탐지
▶ 소개
AKG392 삼축 가속도계는 리온 테크놀로지가 독립적으로 개발하고 생산한 새로운 가속도계입니다. 광범위한 응용 분야에 적용됩니다.진동 테스트와 충격 테스트와 같은 많은 분야를 다루고 있습니다.이 제품은 RS232/485/TTL와 같은 옵션으로 디지털 인터페이스 출력을 채택합니다. 다른 주소 코드를 설정할 수 있으며, 여러 액셀로미터를 장거리 연속으로 설치할 수 있습니다.다점 측정 및 데이터 분석에 적합합니다.. 내부 FFT 처리는 직접 객체 진동 주파수와 속도 및 진폭을 출력 할 수 있습니다. 사용자가 데이터를 분석하는 데 편리합니다.
사용자들은 주파수 측정 정확성을 향상시키기 위해 물체의 실제 주파수에 따라 샘플링 주파수를 변경할 수 있습니다. AKG392는 단일 결정 실리콘 용량 센서입니다.미세 기계로 처리된 실리콘 칩으로 구성되어 있습니다., 신호 조절을 위한 저전력 ASIC, 보상 값을 저장하는 마이크로 프로세서, 온도 센서. 이 제품은 낮은 전력 소비, 캘리브레이션, 견고한 구조,그리고 안정적인 출력새로운 전자 구성은 재설정 및 과전압으로부터 보호를 위해 고체 전원을 제공합니다.전체 규모 범위에서 장기간 안정성과 차원 요인의 편차는 일반적으로 0보다 작습니다.이 제품 시리즈는 견고한 구조, 낮은 전력 소비 및 우수한 오차 안정성의 특징을 가지고 있으며 안정적인 출력 신뢰성을 보장합니다.
사양
| AKG392 | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 비아스 캘리브레이션 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 측정 축 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 전원 켜고 끄는 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 편향 온도 계수 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (보통) |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| 대역폭 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 가로축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 가로 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 출력율 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 조약 | RION 68 프로토콜 및 MODBUS RTU 프로토콜 | ||||||
| 신뢰성 | MIL-HDBK-217, 2등급 | ||||||
| 충격 저항 | 100g@11ms, 3 축 방향 (반 시누오이드) | ||||||
| 회복 시간 | <1ms ((1000g, 1/2 sin 1ms, i축에 미치는 영향) | ||||||
| 진동 | 20g rms, 20~2000Hz (수차 잡음, o, p, i는 각 축에 30분 동안 작용한다) | ||||||
| 입력 (VDD_VSS) | 9~36 VDC | ||||||
| 가동 전류 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기반: 48g, L형 어댑터 플레이트 20g | ||||||
| 크기 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*6mm L형 어댑터 판 크기: 36*44*15mm |
||||||
▶ 진동 매개 변수 인덱스
제품의 진동 주파수, 속도 및 이동은 데이터 분석에서 파생되며, 주파수는 현재 물체의 진동 주파수의 주 주파수입니다.속도는 최대 진동 속도입니다., 이동은 물체 진동의 최대 진폭 값입니다. 물체 진동의 불규칙성 때문에 데이터는 참조만 사용됩니다.
| 인덱스 | 가치 | UNIT |
| 가속 | 2,4,8,10,20,40 | g |
| 속도 | 진동 속도 | m/s |
| 광장 | 진동 진폭 값 | m |
| 빈도 | 0~500 | Hz |
| 주파수 해상도 | 4 | Hz |
