제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: RION
인증: CE, ISO
모델 번호: AKG392-232
지불과 운송 용어
최소 주문 수량: 1
가격: $255.00/Pieces
포장 세부 사항: 각각 이너 박스, 50 PC / 카튼의 1 PC 진동 센서
배달 시간: 샘플을 위한 7 일
지불 조건: 전신환,페이팔
공급 능력: 3000 PC / 달
이름: |
진동성 센서 |
산출: |
RS485 |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형 성: |
<0> |
대역폭 (3DB): |
500hz |
공명 주파수: |
5.5kHz |
이름: |
진동성 센서 |
산출: |
RS485 |
전원 켬 / 꺼짐 상태 반복성: |
<2mg> |
비선형 성: |
<0> |
대역폭 (3DB): |
500hz |
공명 주파수: |
5.5kHz |
▶주요 특징
★ 세 축 (X, Y, Z)
★ 출력 신호: RS232, RS485, TTL
★ 전원 공급 전압: 9~36V
★ 충격 저항: 2000G
★ 작업 온도: -40°C ~ +85°C
★ 보관 온도: -40°C ~ +85°C
★ 크기: L34.3 × W34.3 × H38.5mm
★ 우수한 편차 안정성, 좋은 환경 성능 (충격, 진동 및 온도)
▶적용
★ 의료 장비
★ 브릿지
★ 자동차
★ 도로 롤러
★ 충돌 기록, 피로 모니터링 및 예측
★ 풍력 발전
★ 대형 기계, 엔진
★ 낮은 주파수 진동 및 자동 모니터링
★ 교통 시스템 모니터링, 도로 평면 분석 및 고속 철도 오류 탐지
▶ 소개

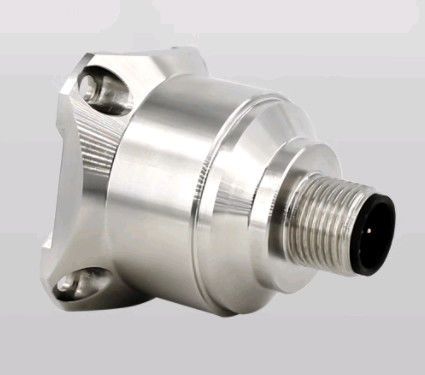

AKG392 3 축 진동 센서는 독립적으로 개발 및 생산 된 제품입니다.,진동 테스트 및 충격 테스트와 같은 많은 분야를 다루는 광범위한 응용 분야에 적용됩니다. 제품은 RS232/485/TTL 옵션으로 디지털 인터페이스 출력을 채택합니다.다른 주소 코드를 설정할 수 있습니다., 복수진동 센서장거리 연속으로 설치할 수 있어 다점 측정과 데이터 분석에 편리합니다.내부 FFT 처리는 직접 물체 진동 주파수와 속도를 출력하고광장, 사용자가 데이터를 분석하는 데 편리합니다.
이용자 주파수 측정 정확도를 높이기 위해 실제 물체의 주파수에 따라 샘플링 주파수를 변경할 수 있습니다. AKG392는 단일 크리스탈 실리콘 용량 센서로, 마이크로 머신으로 처리되는 실리콘 칩, 신호 조절을 위한 저전력 ASIC,보상 값을 저장하는 마이크로프로세서이 제품은 낮은 전력 소비, 캘리브레이션, 견고한 구조와 안정적인 출력을 가지고 있습니다.새로운 전자 구성은 재설정 및 과전압으로부터 보호를 위해 고체 전원을 제공합니다전체 스케일 범위에서 장기간 안정성과 스케일 요인의 편차는 일반적으로 0.1% 미만입니다.이 제품 시리즈는 견고한 구조의 특징을 가지고 있습니다.낮은 전력 소비, 그리고 우수한 편차 안정성, 안정적인 출력 신뢰성을 보장합니다.
사양
| AKG392 | 매개 변수 | UNIT | |||||
| 범위 | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| 비아스 캘리브레이션 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| 측정 축 | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | 축 |
| 전원 켜고 끄는 반복성 | <2 | <2 | <2 | <2 | <2 | <2 | mg ((max) |
| 편향 온도 계수 | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (보통) |
| 해상도/약수 (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| 비선형성 | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| 대역폭 (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| 가로축 민감도 | 1 | 1 | 1 | 2 | 2 | 2 | % |
| 가로 진동 민감도 비율 | 1 | 1 | 2 | 5 | 5 | 5 | % |
| 공명 주파수 | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| 출력율 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| 출력 인터페이스 | RS232/RS485/TTL | ||||||
| 조약 | RION 68 프로토콜 및 MODBUS RTU 프로토콜 | ||||||
| 신뢰성 | MIL-HDBK-217, 2등급 | ||||||
| 충격 저항 | 100g@11ms, 3 축 방향 (반 시누오이드) | ||||||
| 회복 시간 | <1ms ((1000g, 1/2 sin 1ms, i축에 미치는 영향) | ||||||
| 진동 | 20g rms, 20~2000Hz (수차 잡음, o, p, i는 각 축에 30분 동안 작용한다) | ||||||
| 입력 (VDD_VSS) | 9~36 VDC | ||||||
| 가동 전류 소비 | < 60mA @ 12 VDC | ||||||
| 커넥터 | 산업 표준 M12 커넥터 | ||||||
| 무게 | 제품 순중량: 82g, 자기 기반: 48g, L형 어댑터 판 20g | ||||||
| 크기 |
제품 크기: 34.3*34.3*38.5mm 자기 흡수 기지 크기: 34.23*34.23*6mm L 모양의 어댑터 판 크기: 36*44*15mm |
||||||
▶ 진동 매개 변수 인덱스
제품의 진동 주파수, 속도 및 이동은 데이터 분석에서 파생되며, 주파수는 현재 물체 진동 주파수의 주 주파수입니다.속도는 최대 진동 속도입니다., 이동은 물체 진동의 최대 진폭 값입니다. 물체 진동의 불규칙성 때문에 데이터는 참조만 사용됩니다.
| 인덱스 | 가치 | UNIT |
| 가속 | 2,4,8,10,20,40 | g |
| 속도 | 진동 속도 | m/s |
| 광장 | 진동 진폭 값 | m |
| 빈도 | 0~500 | Hz |
| 주파수 해상도 | 4 | Hz |
