제품 상세정보
원래 장소: 광둥, 중국
브랜드 이름: RION
인증: CE
모델 번호: HCA526T-WL
지불과 운송 용어
최소 주문 수량: 1
가격: $450.00/Pieces
포장 세부 사항: 카튼
배달 시간: 샘플을 위한 7 일
지불 조건: T/T, 페이팔
공급 능력: 월 3000개/개
사용: |
틸트 센서 |
결의: |
0.001' |
주축: |
이원축 |
차원: |
90*50*33mm |
내진성: |
충격방지>20000g |
제진 테이블: |
110gms,10~1000Hz |
정확성: |
±0.05° |
전원 공급: |
DC9-36V |
소프트웨어 호환성: |
윈도우, IOS, 안드로이드 |
출력 신호: |
RS232/RS485/RS422/TTL/CAN/MODBUS |
데이터 전송 거리: |
최고 100m |
빈도: |
200 Hz |
작동 온도: |
-10' Ｃ - +50' Ｃ |
사용: |
틸트 센서 |
결의: |
0.001' |
주축: |
이원축 |
차원: |
90*50*33mm |
내진성: |
충격방지>20000g |
제진 테이블: |
110gms,10~1000Hz |
정확성: |
±0.05° |
전원 공급: |
DC9-36V |
소프트웨어 호환성: |
윈도우, IOS, 안드로이드 |
출력 신호: |
RS232/RS485/RS422/TTL/CAN/MODBUS |
데이터 전송 거리: |
최고 100m |
빈도: |
200 Hz |
작동 온도: |
-10' Ｃ - +50' Ｃ |

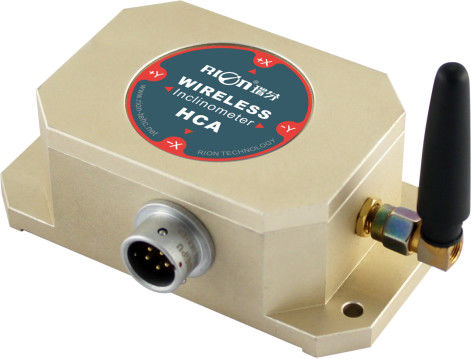

방수 공기 플러그 커넥터 무선 기울기 측정기 HCA526T-WL
▶특징
★ 단일/두 축 기울기 측정기
★ 측정 범위:±1~±90° 선택
★ 넓은 전압 입력: 9~36V
★ 넓은 작업 온도: -40~+85°C
★ 해상도: 0.001°
★ 방수 공기 플러그 연결 장치
★ IP67 보호급
★ 높은 진동 방지 성능 > 2000g
★ 작은 크기: 90×50×34mm (자격화)
▶적용
★ 기기 차량 평준화
★ 다리 및 대형 모니터링
★ 레이저 장비 위치
★ 의료 장비의 각도 조절
★ 철도 경로 및 경로 평준화
★ 정밀 기계 도구 레벨 제어
★ 지질 장비 기울기 모니터링
★ 지하 드릴링 리그의 자세 탐색
★ 방향 위성 통신 안테나 고도 측정
▶ 제품 설명
HCA526T-WL는 산업 현장 제어 분야를 위해 RION에서 출시 한 무선 전송 쌍 축 기울기 센서입니다. 제품은 두 부분으로 나뉘어 있습니다.무선 인덕션 프로브 및 무선 데이터 수신두 부분은 독립적인 수신 안테나를 가지고 있습니다. 무선 ISM 풀 밴드 작업 주파수는 채택됩니다.ISM 대역 통신 표준을 준수하고 주파수 지점에 적용할 필요가 없습니다.통신 주파수는 400~480MHZ입니다. 통신 거리는 200m까지 도달할 수 있습니다.GFSK 변조 모드는 고효율의 전향 오류 수정 채널 코딩 기술을 채택합니다., 폭발 간섭 및 무작위 간섭에 저항하는 데이터의 능력을 향상. 가속 측정 구조는 알루미늄 합금 껍질과 완전한 방수 구조를 채택,장시간 모니터링 애플리케이션을 위해 야외에서 작동 할 수 있습니다.이 제품은 무선 기울기계와 무선 데이터 수신기로 나뉘어 있습니다. 수신기는 수신 안테나와 항공 연결기로 구성됩니다.수신기는 RS232/RS485 인터페이스를 통해 무선 모듈에 의해 수신되는 가속 측정 값을 출력합니다.사용자는 단지 전원 공급을 제공하고 디지털 신호를 수집하여 원격 물체의 가속 및 진동 변화 정보를 실시간으로 측정하고 분석해야합니다.기울기 측정기는 높은 정밀도로 16 비트 A / D 미분 변환기가 있습니다., 5계열 필터링 알고리즘을 통해 수평 평면에 대한 센서 출력의 기울기와 피치 각도를 측정 할 수 있습니다. 출력 인터페이스 RS485, RS232,RS422 및 TTL는 선택적입니다.디지털 온도 센서가 탑재되어 있어센서의 온도 변동은 내장 온도 센서의 변화에 따라 조정할 수 있으며, 낮은 온도와 높은 온도 환경에서 제품의 높은 반복성을 보장합니다.표준 출력 반응 주파수는 최대 18 Hz가 될 수 있습니다. 더 높은 응답 주파수가 필요한 경우, 우리는 사용자에 따라 사용자 정의 할 수 있습니다. 제품은 진정으로 산업 제품입니다.안정적이고 안정적인 성능, 좋은 확장성, 다양한 출력 옵션. 그리고 다양한 엄격한 산업 제어 환경에 적용하기에 적합합니다.
| HCA516/526T | 조건 | 매개 변수 | UNIT | |||
| 측정 범위 | ±10 | ±30 | ±60 | ±90 | ° | |
| 측정 축 | XY | XY | XY | XY | ||
| 결의 | 0.001 | 0.001 | 0.001 | 0.001 | ° | |
| 측정 정확성 | 0.005 | 0.01 | 0.02 | 0.05 | ° | |
| 장기적인 안정성 | 0.01 | 0.02 | 0.05 | 0.08 | ° | |
| 제로 온도 계수 | -40°C~85°C | ±0.002 | ±0.002 | ±0.002 | ±0.002 | °/°C |
| 감수성 온도 계수백 | -40°C~85°C | ≤50 | ≤50 | ≤50 | ≤100 | ppm/°C |
| 시간에 대한 힘 | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| 반응 시간 | 0.02 | 0.02 | 0.02 | 0.02 | s | |
| 응답 빈도 | 5Hz, 15Hz, 35Hz, 50Hz | |||||
| 출력 신호 | RS232/RS485/RS422/TTL/CAN/MODBUS | |||||
| EMC | EN61000 및 GBT17626에 따라 | |||||
| MTBF | ≥50000시간/시간 | |||||
| 단열 저항 | ≥100MΩ | |||||
| 충격 방지 | 100g@11ms,3 축 방향 (반 시누오이드) | |||||
| 진동 방지 | 10gms, 10 ∼ 1000Hz | |||||
| 보호등급 | IP67 | |||||
| 케이블 | 표준 1 미터 길이, 착용 저항, 넓은 온도, 보호 케이블 4 * 0.4mm2항공 연결 장치 | |||||
| 무게 | 190g (케이블 없이) | |||||
▶ 기계적 매개 변수
○ 커넥터: 1m 직선 선 (개정)
○ 보호 수준: IP67
○ 껍질 재료: 알루미늄 합금 방패 산화
○ 설치: M4 나사 3개
