제품 상세정보
원래 장소: 중국
브랜드 이름: Rion
인증: CE, ISO,ROHS
모델 번호: HCA726
문서: HCA716 HCA726 FULL TEMPERAT...OR.pdf
지불과 운송 용어
최소 주문 수량: 1
가격: $273.00/Pieces 1-9 Pieces
포장 세부 사항: 곤포상자
배달 시간: 7
지불 조건: 티/티
공급 능력: 5000/월
응답 빈도: |
20Hz |
높은 내진동성: |
> 100g |
범위: |
±1 ~ ±180° |
무게: |
≤150g(1미터 케이블 포함) |
인터페이스: |
TTL / RS232 / RS485 옵션 |
전원공급장치: |
9 ~ 36V |
통신 프로토콜: |
68 프로토콜/MODBUS RTU 프로토콜 옵션 |
응답 빈도: |
20Hz |
높은 내진동성: |
> 100g |
범위: |
±1 ~ ±180° |
무게: |
≤150g(1미터 케이블 포함) |
인터페이스: |
TTL / RS232 / RS485 옵션 |
전원공급장치: |
9 ~ 36V |
통신 프로토콜: |
68 프로토콜/MODBUS RTU 프로토콜 옵션 |
▶ 적용 분야
▶ 작동 원리
수입 핵심 제어 장치를 채택하고, 정전 용량 마이크로 진자 원리와 지구 중력 원리를 사용하여, 경사 장치가 기울어지면 해당 진자에 작용하는 지구 중력이 중력의 구성 요소를 생성하고, 해당 전기 용량이 변경되며, 전기 용량의 양을 증폭하고, 필터링한 후 변환하여 경사를 얻습니다.
▶ 제품 특징
▶ 일반 설명

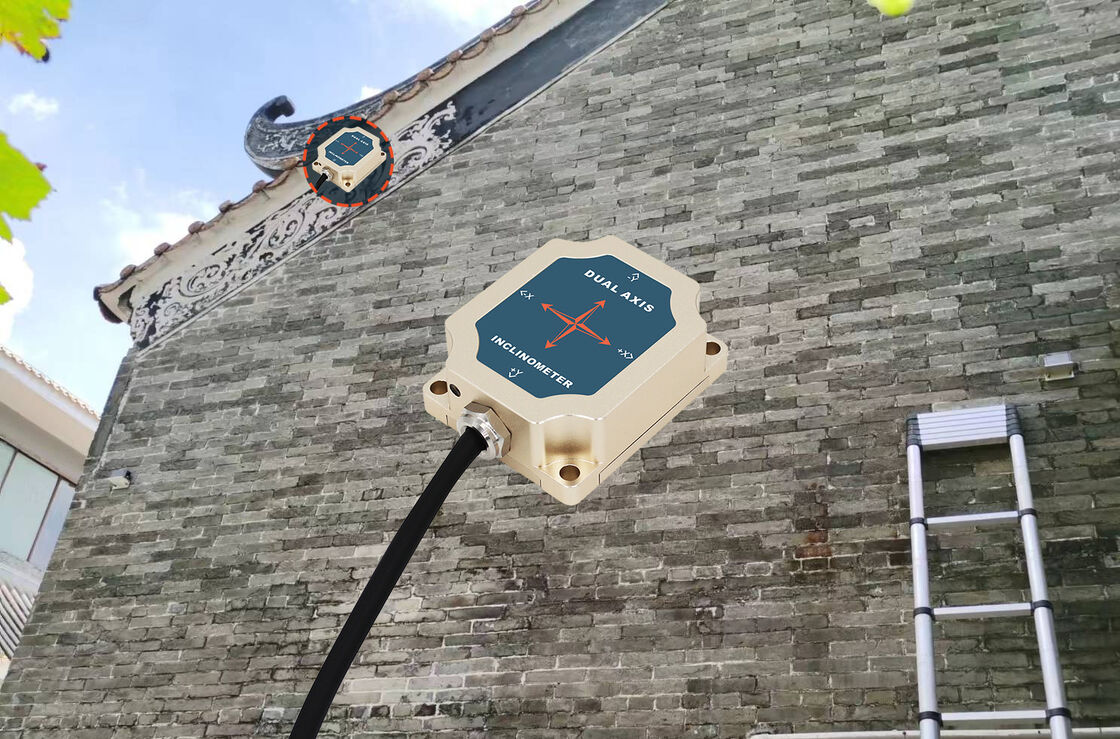

HCA716S/HCA726S는 컴팩트한 고정밀 단일/이중 축 경사계로, 전체 온도 보상, RS485/RS232 인터페이스 및 최대 ±180°의 측정 범위를 제공합니다. 0.01°의 전체 스케일 정확도로 고대 건물, 역사적 벽 및 산업 구조물 모니터링을 위한 안정적이고 신뢰할 수 있는 기울기 측정을 제공합니다.
|
HCA716/726-C1 |
조건 |
매개변수 |
단위 |
|||||
|
측정 범위 |
±10 |
±30 |
±60 |
±90 |
±180 |
° |
||
|
측정 축 |
X Y |
X Y |
X Y |
X Y |
수직 X 축 |
축 |
||
|
해상도 |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
° |
||
|
측정 정확도 |
MAXE |
실온 |
0.008 |
0.01 |
0.01 |
0.02 |
0.02 |
° |
|
RMSE |
실온 |
0.004 |
0.005 |
0.005 |
0.006 |
0.006 |
° |
|
|
장기 온도 안정성 |
<0.02 |
° |
||||||
|
영점 온도 계수 |
-40~85℃ |
±0.0005 |
°/℃ |
|||||
|
감도 온도 계수 |
-40~85℃ |
≤0.01 |
%/℃ |
|||||
|
전원 켜짐 시간 |
0.5 |
S |
||||||
|
응답 주파수 |
20 |
Hz |
||||||
|
인터페이스 |
CANopen |
|||||||
|
EMC |
EN61000 및 GBT17626에 따름 |
|||||||
|
MTBF |
≥98000 시간/회 |
|||||||
|
절연 저항 |
≥100M |
|||||||
|
내충격성 |
100g@11ms, 3축 방향(반 사인파) |
|||||||
|
내진동성 |
10grms / 10~1000Hz |
|||||||
|
보호 등급 |
IP67 |
|||||||
|
케이블 |
표준 1M 길이 / 내마모성 / 그리스 방지 / 넓은 온도, 차폐 케이블 4*0.2mm2 |
|||||||
|
무게 |
≤150g (1미터 케이블 포함) |
|||||||
|
해상도: 센서가 측정 범위 내에서 감지하고 식별할 수 있는 가장 작은 변화 값을 의미합니다. MAXE: 범위 및 여러 각도 지점에서 제품의 최대 오차를 의미합니다. RMSE: 범위 내에서 여러 번(16회 이상) 제품의 측정값과 실제 각도 간의 제곱근 평균 차이를 의미합니다. 영점 온도 드리프트 계수: 센서의 정격 작동 온도 범위 내에서 정상 온도에 대한 표시 값의 변화율을 영도에서 나타냅니다. 감도 온도 드리프트 계수: 센서의 정격 작동 온도 범위 내에서 상온에서의 전체 스케일 표시 값에 대한 온도에 따른 전체 스케일 표시 값의 백분율 변화율을 의미합니다. |
||||||||
▶ 기계적 매개변수
▶ 전기 연결
|
선 색상 기능 |
검정 |
흰색 |
녹색 |
빨간색 |
|
GND 전원 마이너스 |
CAN_L |
CAN_H |
DC9~36V 전원 플러스 |
HCA716S/HCA726S는 단일 축 또는 이중 축 기울기 측정을 위한 고정밀 산업용 경사계입니다. ±1°에서 ±180°까지의 측정 범위를 요구하는 응용 분야에 사용할 수 있습니다.Q4: HCA716S/HCA726S는 RS485를 지원하나요?
이 경사계는 0.001°의 해상도를 제공합니다.Q4: HCA716S/HCA726S는 RS485를 지원하나요?예. HCA716S/HCA726S는 RS485 및 RS232 직렬 통신 인터페이스를 지원합니다.
예. 이 센서는 IP67 보호 기능을 갖추고 있으며 -40°C에서 +85°C까지 작동하므로 많은 까다로운 실외 및 산업 환경에 적합합니다.
